车床加工用中心稳定夹持工装结构

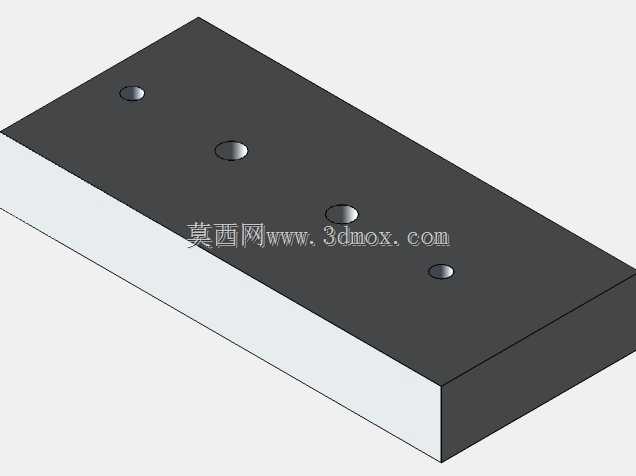

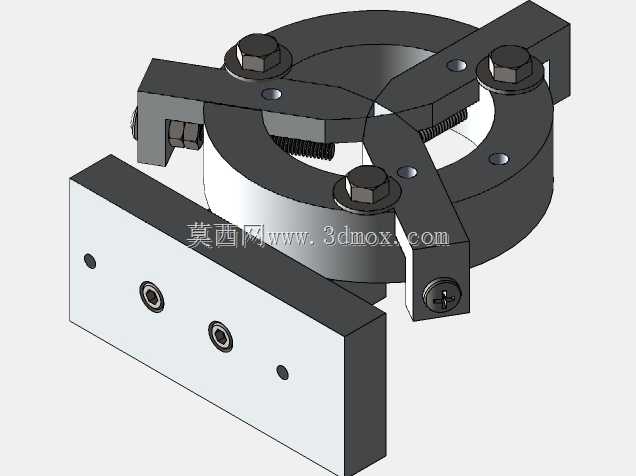

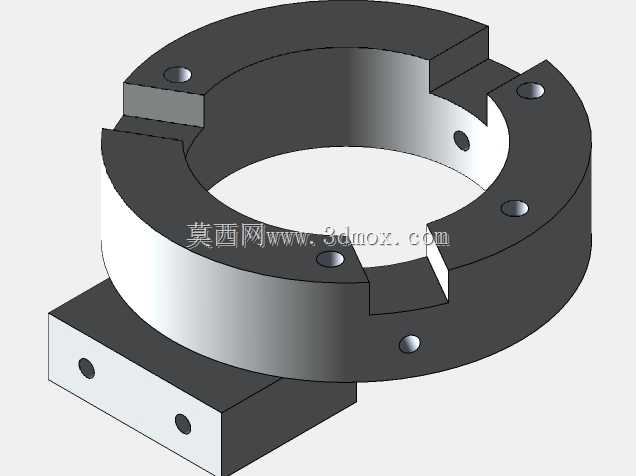

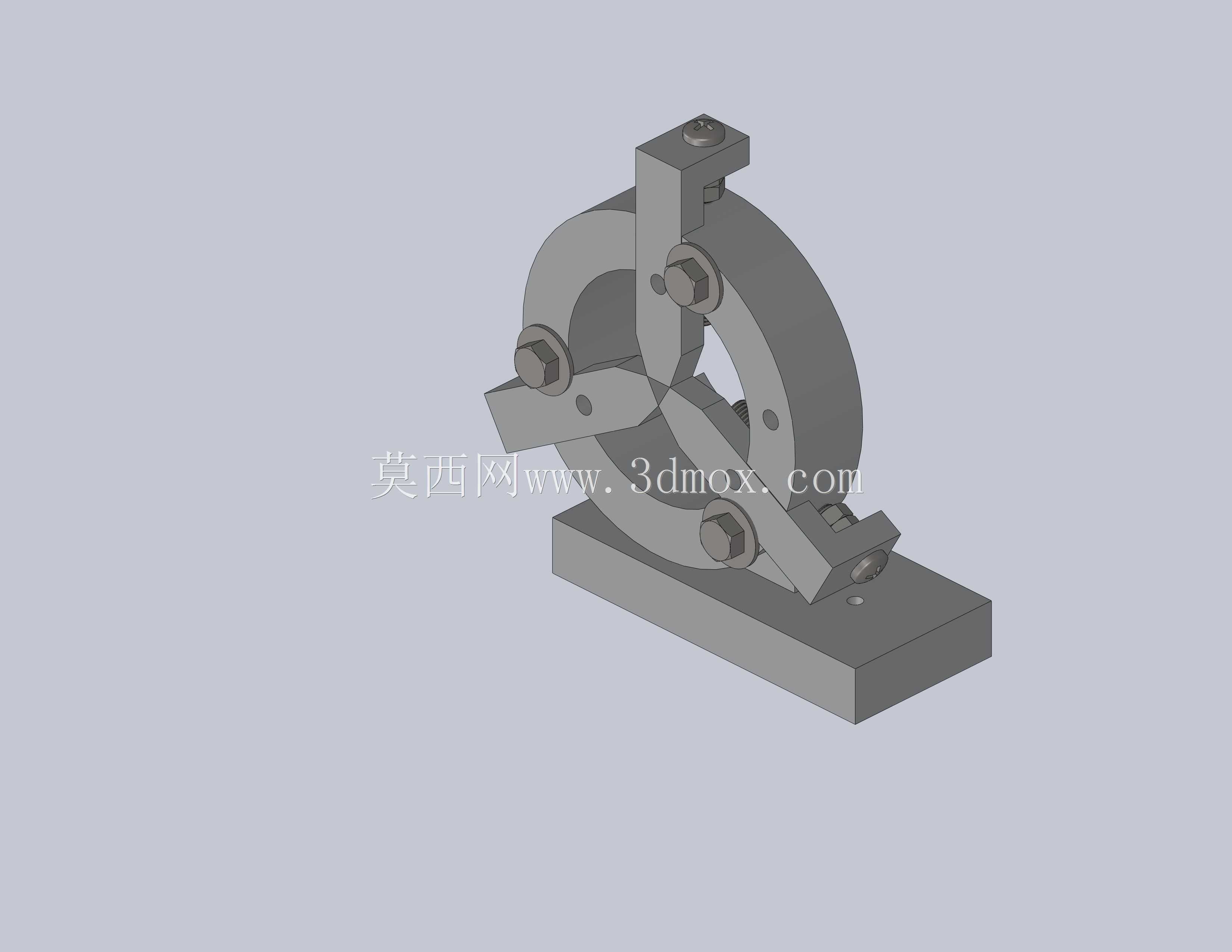

在普通卧式车床的长轴类、薄壁环形类工件加工场景中，工件悬伸过长或自身刚性不足时，极易在切削力作用下产生振颤、让刀，直接导致加工面粗糙度超标、尺寸公差超差，严重时甚至会造成工件弯曲报废，这类问题在小批量定制加工、老式车床适配加工场景中尤为常见。这款稳定座正是针对这类加工痛点设计的配套工装，安装在车床床身导轨面后，可在工件悬伸段提供稳定的径向支撑，抵消切削过程中产生的径向切削分力，大幅提升加工过程的工艺系统刚性。从结构设计来看，该稳定座采用分体式环形抱合框架，三组夹持爪沿圆周120°均匀分布，每一组夹持爪都配备独立的调节锁紧结构，可根据工件的实际外径尺寸灵活调整夹持位置，调整到位后通过六角螺栓完成锁止，避免加工过程中夹持位置偏移。底部的安装基座采用平整的矩形安装面，可适配多数普通卧式车床的导轨安装基准，安装时只需对齐床身的T型槽位置，通过压板螺栓即可完成固定，安装基准面与上部环形夹持框架的形位公差经过严格控制，保证夹持中心与车床主轴回转中心的同轴度要求，避免额外的装夹找正工作量。夹持爪与工件接触的端面可根据加工需求更换不同材质的接触块，加工钢制工件时可采用硬质合金接触块提升耐磨性能，加工薄壁有色金属工件时可更换铜质或尼龙接触块，避免夹伤工件表面。在实际加工应用中，该稳定座可配合卡盘完成长轴类工件的外圆车削、端面车削、切槽等工序，也可用于薄壁环形工件的内孔加工支撑，相比传统的跟刀架，这款稳定座的支撑刚性更强，夹持范围调整区间更大，可适配不同直径规格的工件加工需求，不需要针对单一工件尺寸定制专用支撑结构。结构上的螺栓连接部位都预留了足够的调节余量，日常维护时只需定期清理夹持滑动面的切屑、加注润滑脂即可保证调节顺畅，没有复杂的液压、气动配套结构，整体可靠性高，适合车间多工况、长时间的加工使用环境。
