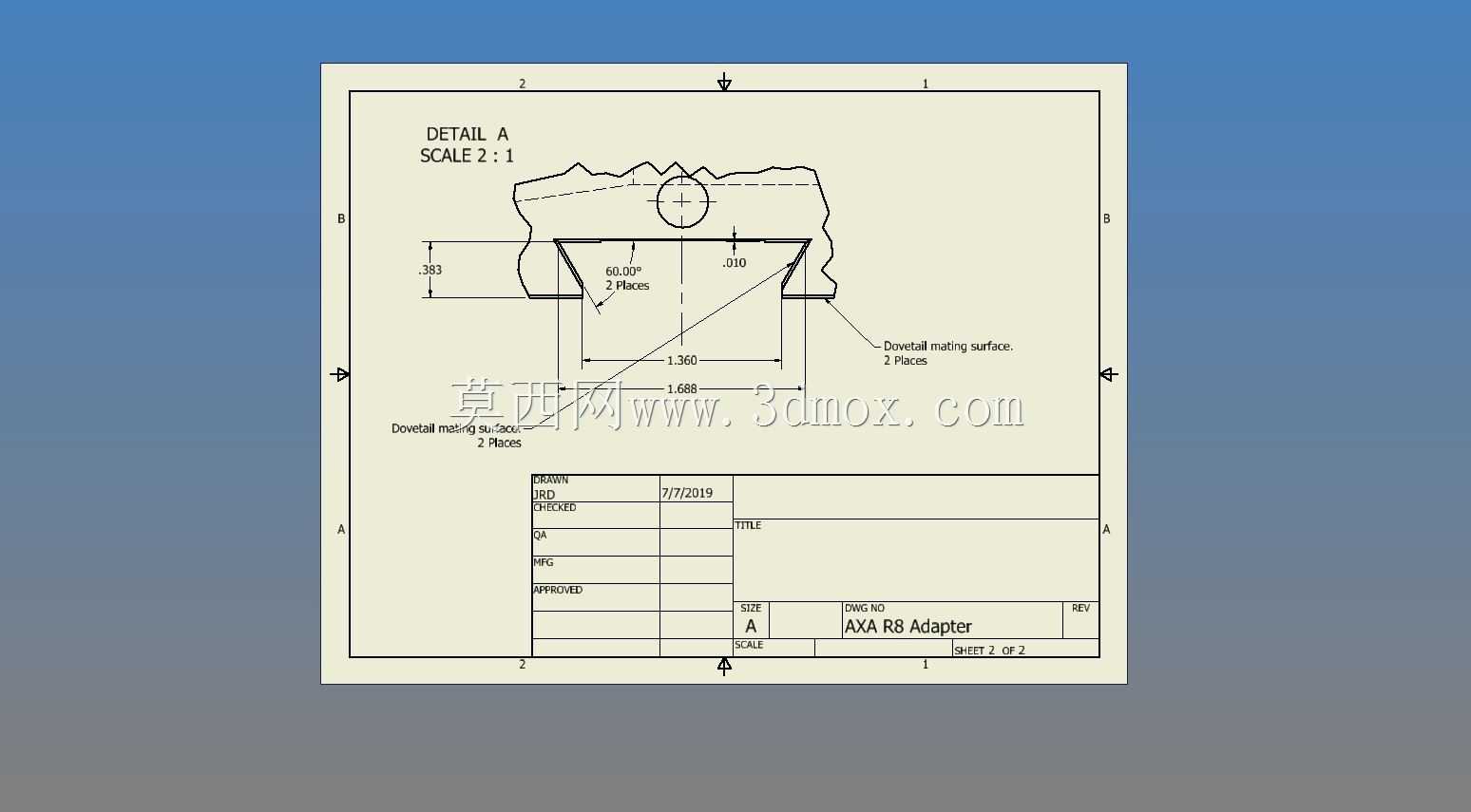

AXA车床适配R8刀具可转位刀架结构

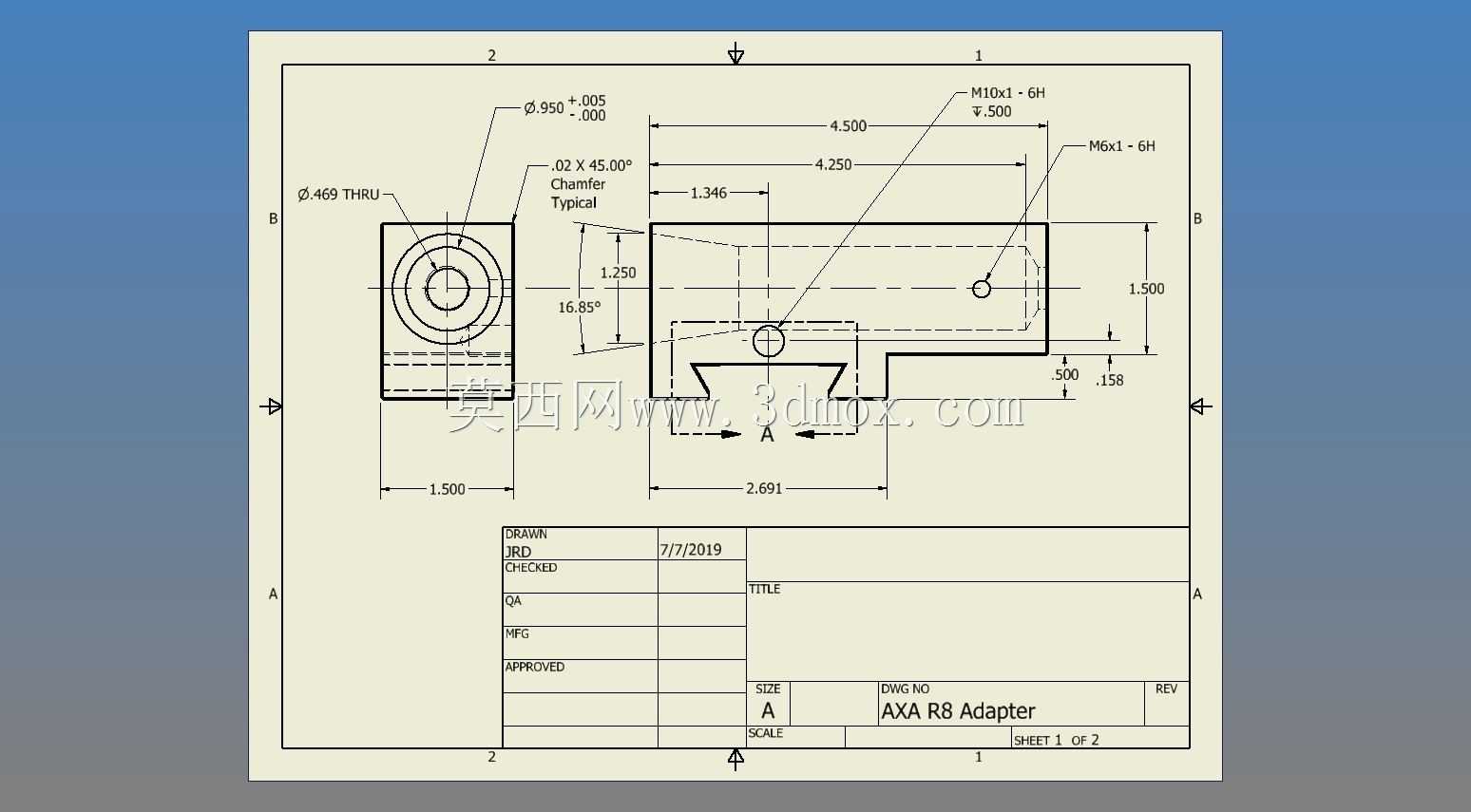

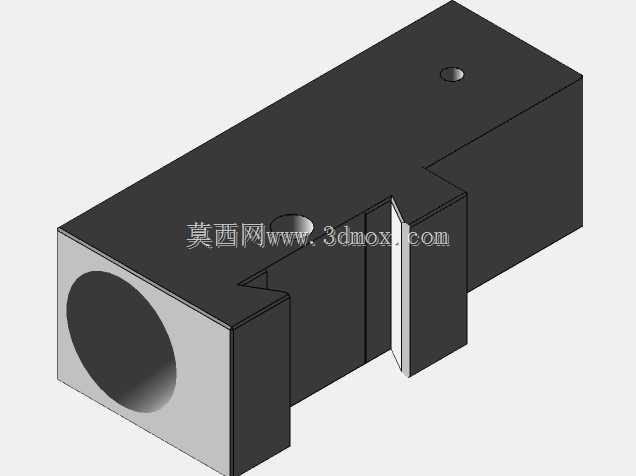

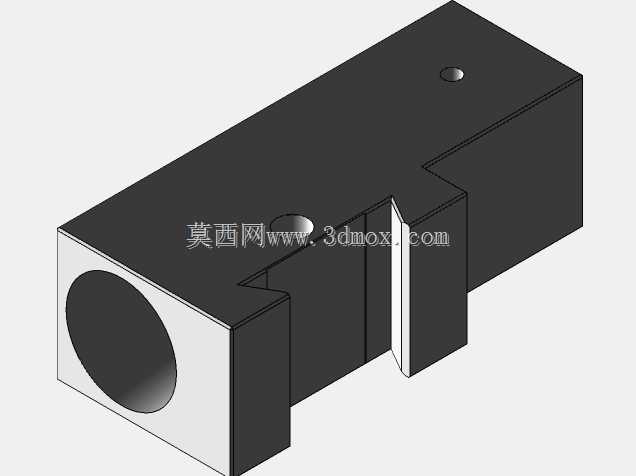

在普通车床升级复合加工能力的改造场景中，这类适配AXA系列车床刀架的R8接口刀座，是解决车床搭载铣削类刀具完成钻、铰、定中心等工序的核心配套部件。日常车间里的小型Tormach类适配车床，原本的刀架装夹位只能适配方柄车刀，遇到需要在回转体工件上完成键槽铣削、径向孔钻削、端面定位中心孔加工的工序时，往往需要二次装夹到铣床或者加工中心上，反复找正的过程不仅耗费辅助工时，二次装夹带来的形位公差累积也很容易让零件超差，这款刀架的设计初衷就是填补这一工艺缺口。从结构设计逻辑来看，它完全沿用AXA车床原有刀架的安装基准，不需要对车床原有刀盘做任何打孔、铣削改造，直接替换对应刀位的压块即可完成固定，安装边界完全匹配原有刀架的装夹槽尺寸，不会和相邻刀位的车刀、切断刀产生运动干涉，刀架伸出长度经过反复校核，在X轴、Z轴走到行程极限位置时，也不会碰撞卡盘、尾座或者车床护罩。它的核心功能是提供标准R8刀具夹持接口，R8作为车间里通用性极强的刀具接口，常见的锥柄钻头、铰刀、中心钻、小型立铣刀都可以直接装夹锁紧，不需要额外配置过渡套，减少了接口叠加带来的装夹刚性损失。和普通固定式刀座不同，这款刀架支持刀具转位调整，安装在刀架上之后，不需要拆卸整个刀座，只需要松开锁紧机构就能调整刀具的周向角度，适配斜孔、斜面铣削的加工需求，调整完成后锁紧即可保证足够的夹持刚性，应对钢件、铝件的轻载铣削和钻削完全不会出现振刀问题。设计过程中特意做了刀具偏移量的匹配校核，所有装夹在这个刀架上的刀具，其刀尖、切削刃的位置偏移量和原有磨床预设的刀具对刀参数完全匹配，不需要操作人员重新计算刀补值，换刀之后直接调用原有对刀参数就能开始加工，大幅降低了操作人员的调试难度。刀架本体采用整体钢结构加工，夹持部位做了局部加厚处理，避免长期锁紧R8刀柄出现夹持口变形，锁紧螺钉选用标准内六角规格，车间里通用的内六角扳手就能完成拆装维护，不需要配置专用工具。在实际生产场景里，这类刀架特别适合维修车间、小批量零件加工的个体工坊，不需要投入资金购置车铣复合机床，只需要在原有普通车床上加装这个刀架，就能完成大部分常规的车铣复合工序，对于加工带径向孔、小平面的轴类、套类零件来说，能省去大量二次装夹的辅助时间，也能避免多次找正带来的精度误差。
