17毫米规格1/2英寸驱动六角套筒结构

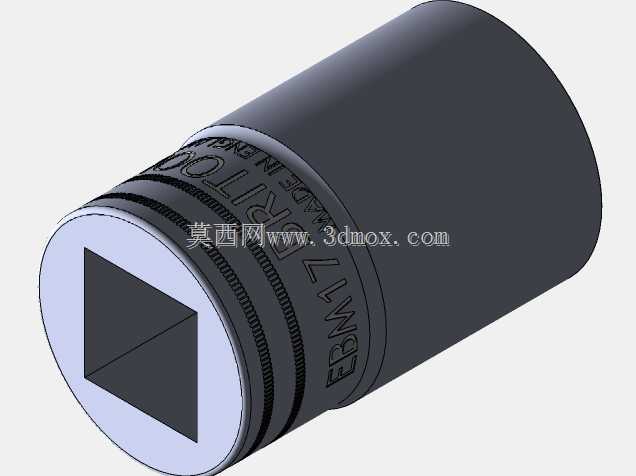

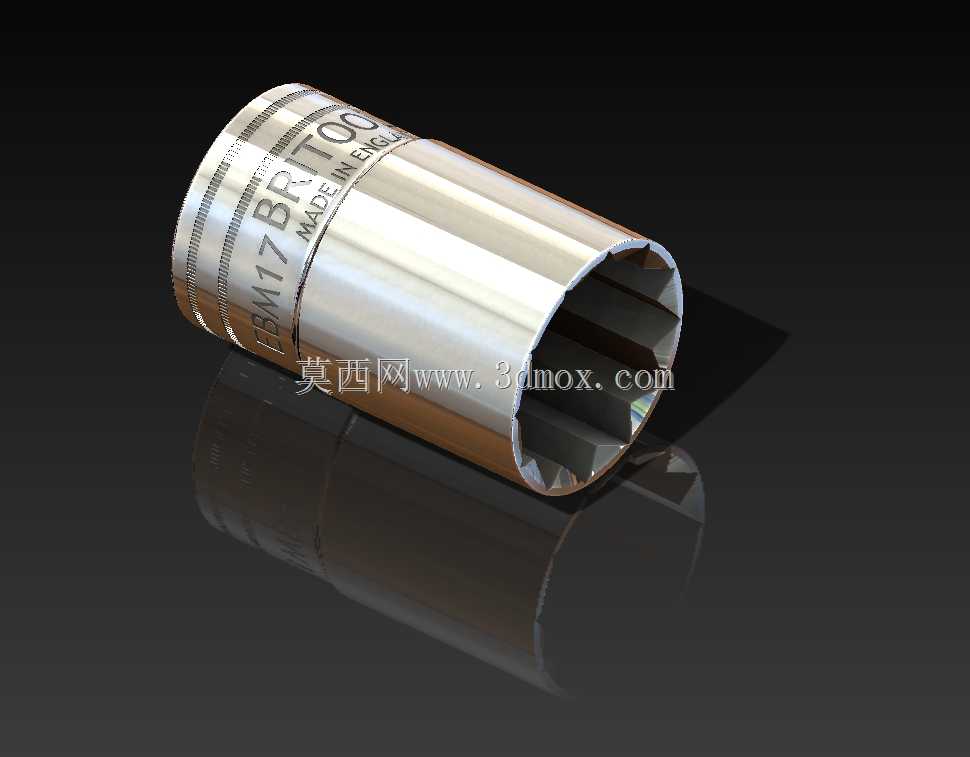

这款17毫米规格的1/2英寸驱动套筒，是机修、汽修、装配产线日常作业里高频使用的紧固件拆装工具，适配对应方驱的棘轮扳手、扭力扳手、加长接杆等配套工装，能覆盖M10规格外六角螺栓、螺母的拧紧与拆卸作业场景。从实物逆向建模的结构来看，套筒整体采用通体圆柱式结构，驱动端为标准1/2英寸方孔，内置弹珠卡位槽，能和配套扳手的方驱接头牢固卡合，作业时不会出现滑脱、空转的问题，方孔的形位公差控制在合理范围内，既保证安装顺畅，也避免间隙过大导致的扭矩传递损耗。工作端为12角梅花式内孔结构，相比普通六角套筒，12角设计能在螺栓周围空间受限、无法大角度转动扳手的场景下，以更小的转动角度完成卡位，适合狭窄装配空间内的紧固件操作，内孔的棱边做了微小的倒角处理，既能快速对准螺栓头，也能减少长期使用后棱边崩裂的风险。套筒外壁印有清晰的规格标识，作业时无需反复核对尺寸，能快速从工具架上选取对应规格，外壁的滚花段设计，在徒手调整套筒位置、或者沾有少量油污的场景下，能增加手部摩擦力，避免打滑脱手。从安装边界来看，套筒的外径控制在适配17毫米螺栓的最小合理尺寸，能伸入部分沉孔、狭窄工位内完成作业，不会因为外径过大和周边零件产生干涉，整体长度兼顾了操作力臂和空间适配性，既不会因为过短导致无法触及深孔内的螺栓，也不会因为过长在狭小空间内无法转动。建模过程中还原了实物的金属表面质感，筒身的加工纹理、标识刻印的细节都做了对应还原，结构上没有多余的冗余设计，所有尺寸都匹配实物的装配公差，能用于工具套装的配套展示、工装方案的装配模拟，也能作为手动工具类产品结构设计的参考样件，帮助设计人员核对套筒类产品的驱动端配合尺寸、工作端空间避让参数，在做装配工位的工具适配性验证时，也能直接导入装配环境模拟操作空间，提前预判工具和周边零件的干涉问题，减少现场调试时的工具适配成本。
