推拉式快速侧压紧夹具结构设计

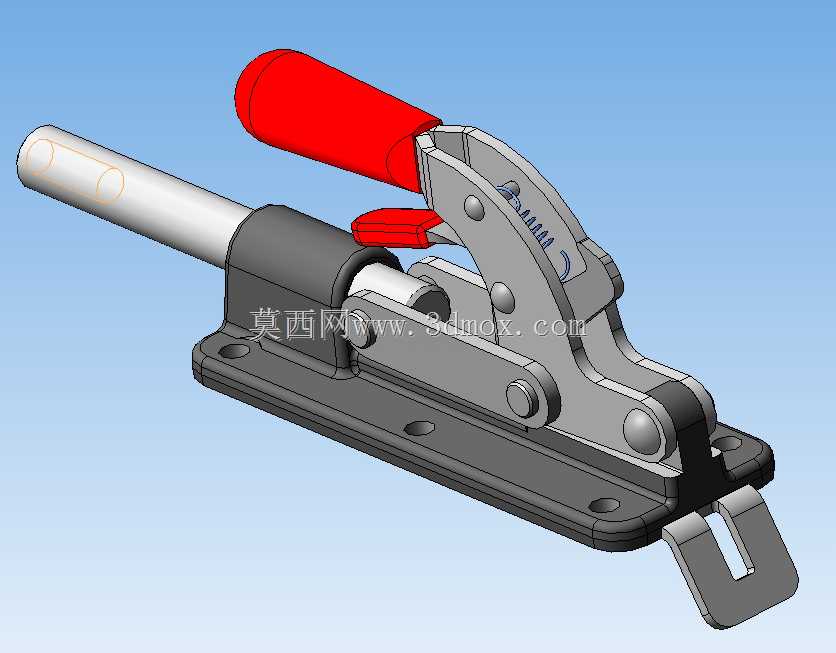

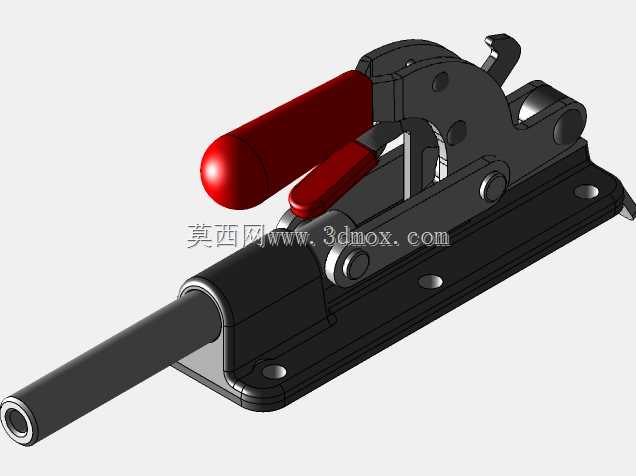

这款推拉式侧压紧夹具，是工装治具领域应用极广的手动压紧元件，在焊接工装、装配流水线定位、木质家具加工夹持、检具定位工位都能见到它的身影，核心作用是在工件加工或装配过程中，提供稳定可靠的侧向压紧力，避免工件受切削力、装配外力出现位移偏移，保障加工或装配的尺寸精度。从结构设计逻辑来看，它采用了连杆自锁的机械原理，扳动红色操作手柄时，内部多组铰接连杆会越过机械死点，此时即便压紧端受到工件的反向作用力，夹具也不会自行松脱，只有反向扳动手柄解锁，才能解除压紧状态，这种纯机械自锁结构不需要额外的气源、电源配套，在无动力供给的工位也能独立使用，适配性极强。底座采用带安装孔的平板式结构，四个沉头安装孔可直接通过内六角螺栓固定在工装基板、工作台面上，安装边界规整，不需要额外加工复杂的避让槽，安装时只要保证底座贴合安装面，螺栓锁紧扭矩控制在合理区间，就能保证夹具整体的刚性，不会在反复压紧操作中出现松动偏移。压杆部分采用圆柱形光轴设计，推拉行程充足，前端的压头可以根据实际工件的外形更换适配的压块，比如针对薄壁工件可以更换橡胶压头避免压伤表面，针对金属机加工件可以更换硬质钢压头提升压紧稳定性，手柄部分包覆的红色防滑套，既可以提升操作时的摩擦力，避免手上沾有油污时操作打滑，也能在多工位排布的工装板上快速识别操作位置，提升工位操作效率。从实际使用的工况来看，这类夹具的压紧力输出稳定，操作行程固定，重复定位精度可以满足大部分普通工装的定位需求，相比传统的螺栓压紧方式，它的操作效率能提升数倍，只需要一次扳动就能完成压紧和解锁动作，不需要反复拧动螺栓调节压紧量，在小批量多品种的生产场景下，只需要更换前端压头就能适配不同规格的工件夹持需求，不需要重新制作整套工装，能有效降低工装制作的成本投入。结构上所有铰接销轴都采用间隙配合设计，长期反复使用后如果出现磨损，只需要更换对应销轴就能恢复夹具的精度，维护成本极低，内部的复位弹簧可以保证解锁时压杆能自动回退，不需要手动拉回压杆，操作流程更顺畅。
