倒三轮脚踏代步车结构设计方案

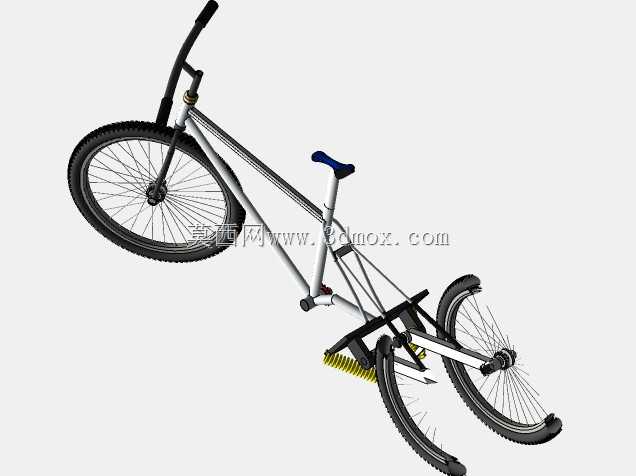

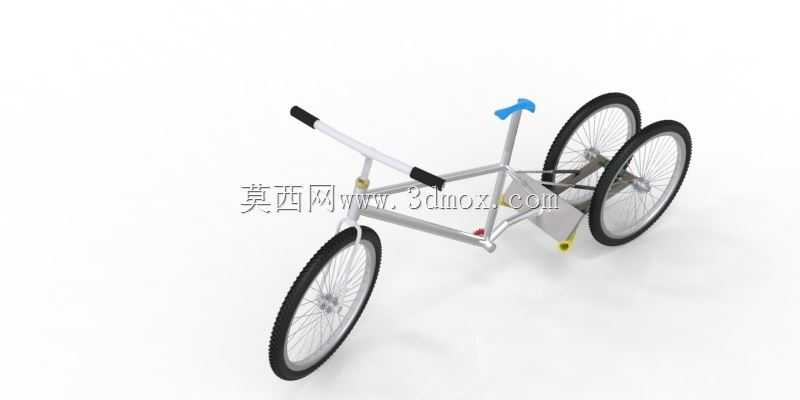

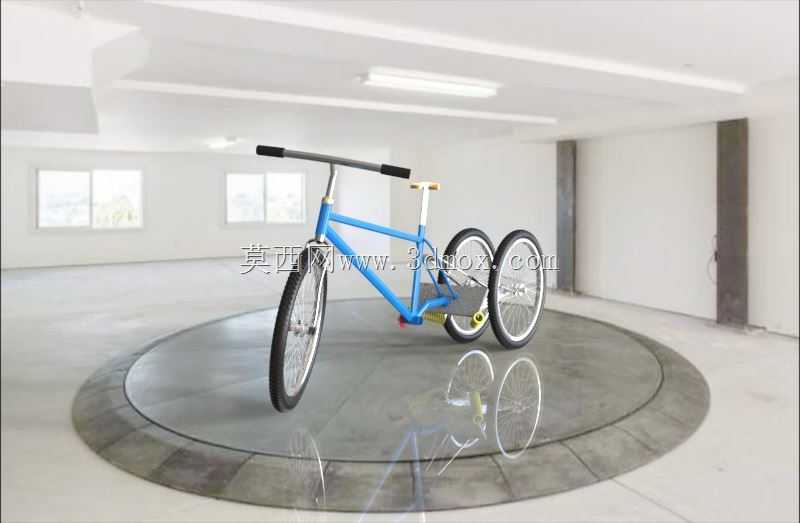

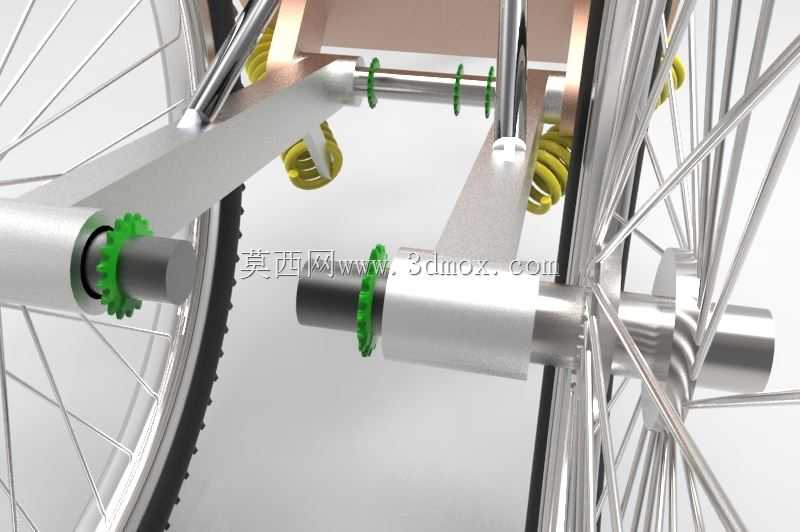

这款倒三轮结构的人力脚踏代步装置，主要面向短途代步、休闲骑行、特殊场景低速通行需求设计，相比传统两轮自行车，双后轮的布局大幅降低了骑行时的侧倾风险，对骑行平衡能力要求更低，适合老年群体短途出行、景区休闲代步、厂区内部短途通勤等场景使用，也可作为特种作业场景下的低速人力移动载体，搭配后置置物结构可承载少量工具或随身物品。从结构设计逻辑来看，整车采用前置单轮转向、后置双轮承重的布局，转向结构直接与前轮叉体连接，车把转向角度与前轮转角直接对应，转向传动比接近1:1，低速状态下转向操控灵活，没有多余的传动虚位。车架主体采用三角桁架式管材焊接结构，核心受力管材沿骑行受力方向排布，从前轮轴安装位延伸至脚踏中轴位置，再分叉连接两侧后轮轴安装座，受力传递路径直接，管材拼接位置避开应力集中区域，没有多余的冗余结构，在保证结构强度的前提下控制了整车自重。尺寸设计上，整车长度控制在1.6米以内，宽度控制在0.75米以内，和普通两轮自行车的停放占用空间接近，可适配现有非机动车道、普通自行车停放位的尺寸边界，不会因为三轮结构带来额外的通行、停放空间压力。车把高度、鞍座位置参考常规成人骑行人体工程学参数设置，脚踏曲柄长度匹配普通人腿部摆动行程，长时间骑行不易产生疲劳感。后轮采用双侧独立辐条轮结构，两侧后轮间距设置在0.6米左右，静止停放时无需额外脚撑即可保持直立，低速骑行时即使速度低于5km/h也不会出现侧翻风险，相比正三轮布局，前置单轮转向的转弯半径更小，狭窄区域调头、转向更灵活。车架中部预留了置物安装位，可根据使用需求加装置物筐、小型储物箱，也可拓展加装动力辅助模块，适配不同场景的使用需求。轮组采用标准自行车辐条轮结构，可通用常规自行车内外胎，后期维护更换配件成本低，适配性强。转向部位采用深沟球轴承作为转动支撑，转向阻尼均匀，长时间使用不会出现卡顿、松旷问题。脚踏传动结构采用常规链传动布局，中轴位置设置密封轴承，传动效率高，维护保养方式和普通自行车完全一致，降低了用户的使用学习成本。
