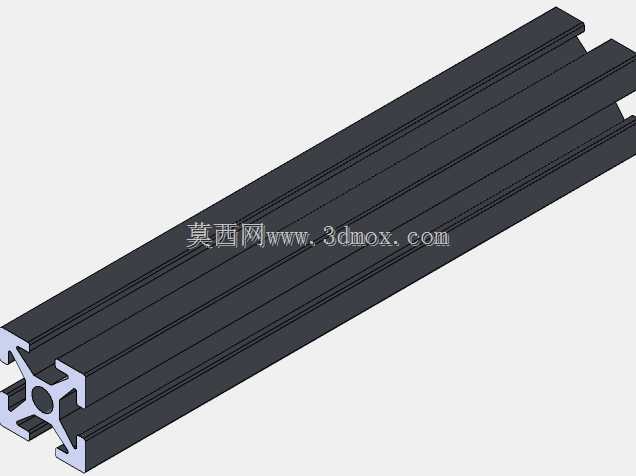

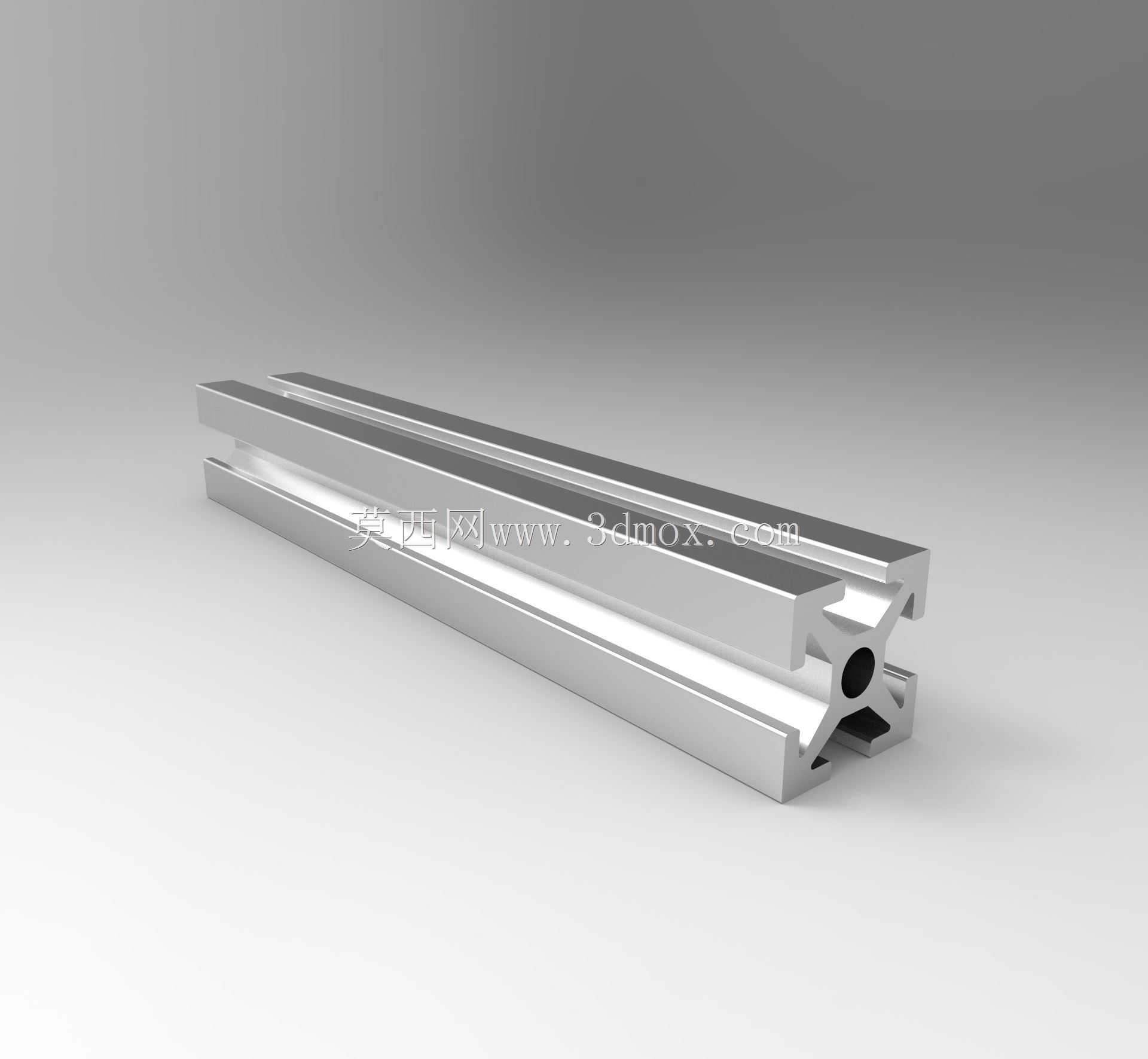

多长度规格10mm截面MakerBeam铝型材轴件

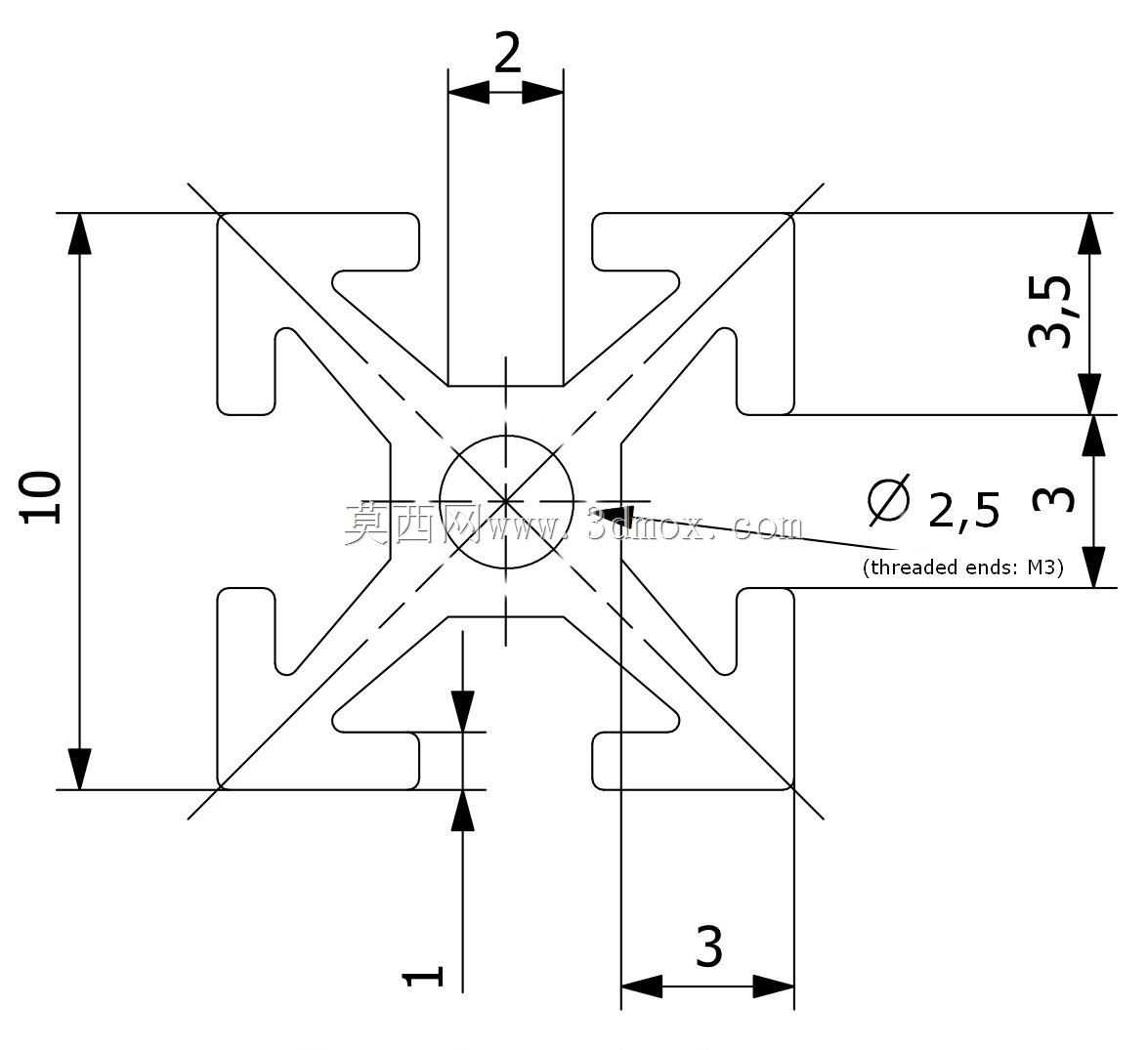

做小型自动化试验台、桌面级工装架、创客类开源硬件框架搭建的时候，经常会遇到型材长度适配的痛点——提前备料的固定长度型材要么长了需要现场裁切，要么短了需要额外拼接，拼接处的同轴度、连接强度很难达到设计预期，尤其是做带滑动副的小型导轨结构时，拼接缝隙带来的卡顿问题往往要耗费大量调试时间。这款10mm截面的MakerBeam轴件，在设计阶段就把长度适配的问题纳入了核心考量，从50mm到1000mm的长度区间内以1mm为间隔做了全规格覆盖，设计人员在做框架排布、轴系布局的时候，不需要再额外做型材裁切的工艺预留，直接根据安装空间的实际边界尺寸选型即可，能大幅缩短从三维建模到实物组装的周期。从结构设计的角度看，这款型材的截面做了对称式的槽道与中心通孔设计，四个方向的槽道尺寸统一，既可以通过配套的T型螺母实现任意面的附件安装，中心的通孔也可以穿入紧固件实现长距离的同轴拼接，或者穿入导线做框架内部的走线通道，避免明线带来的干涉与外观杂乱问题。型材的棱边做了微小的倒角处理，没有尖锐的加工毛刺，组装过程中不会划伤操作人员，也能避免安装时棱角磕碰带来的表面涂层破损。在实际应用场景里，这类小截面铝型材轴件除了做小型设备的框架支撑，还可以直接作为轻载直线运动的导向轴使用，槽道本身可以作为滑动副的导向轨道，搭配对应的滑块组件就能实现低成本的直线运动结构，适合做小型送料机构、检测工位的滑动平台、教学类实验装置的运动轴。设计这类参数化型材模型的时候，核心是要保证不同长度规格下的截面特征完全一致，端部的安装孔位、槽道的相对位置不能随长度变化出现偏移，否则在装配时会出现连接件无法对位、相邻型材拼接错边的问题。建模时以截面轮廓为基准做拉伸特征，所有长度规格都关联同一个截面草图，后续如果需要调整槽道尺寸、中心孔直径，只需要修改草图就能完成全系列规格的更新，避免逐个改模型带来的特征错误。安装边界上，这款10mm截面的型材外接圆尺寸控制在14mm以内，在做紧凑空间的框架布局时，相邻型材的最小安装间隙只需要预留1mm即可满足装配要求，不会占用过多的设备内部空间，对于桌面级设备、小型便携装置的结构设计来说，这种小尺寸规格的型材能有效压缩设备整体体积，同时保证足够的结构强度，常规工况下1000mm长度的型材两端固定后，中部的静载挠度能控制在0.2mm以内，满足轻载机构的使用精度要求。
