六齿镶尖125规格面铣刀盘结构设计

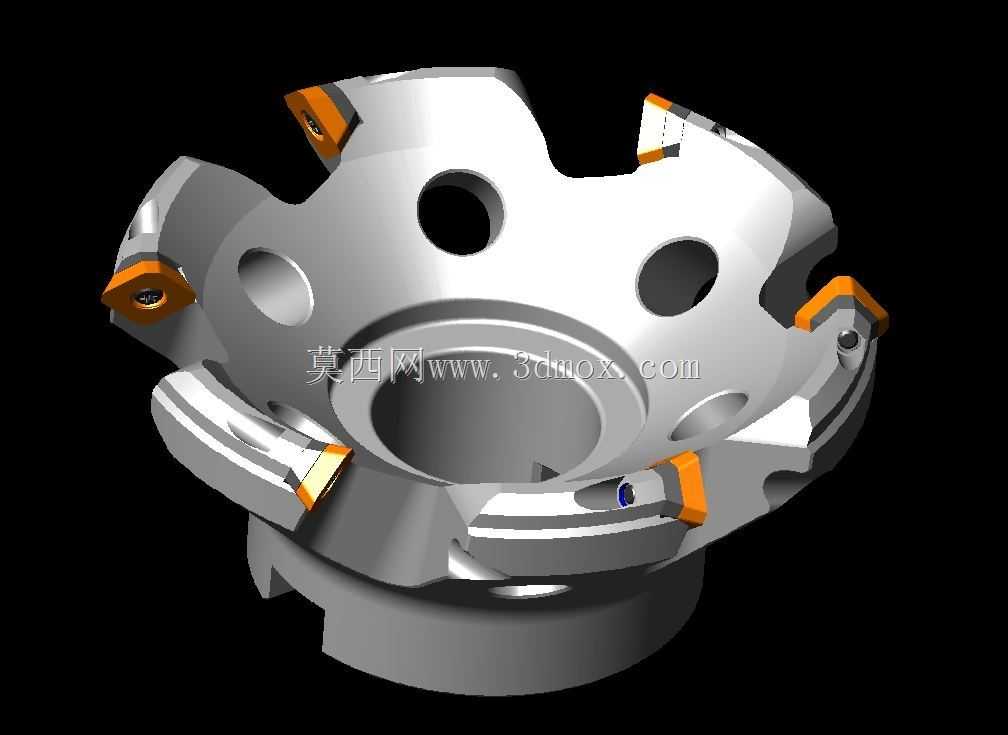

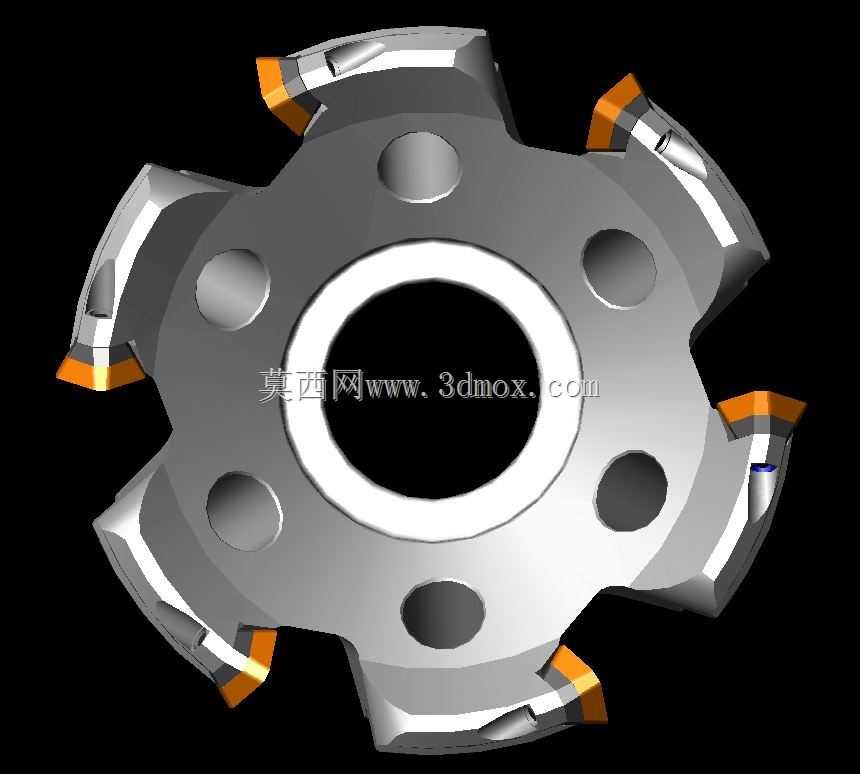

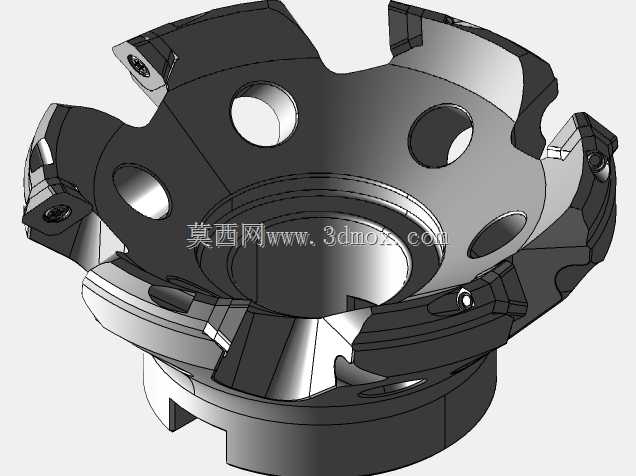

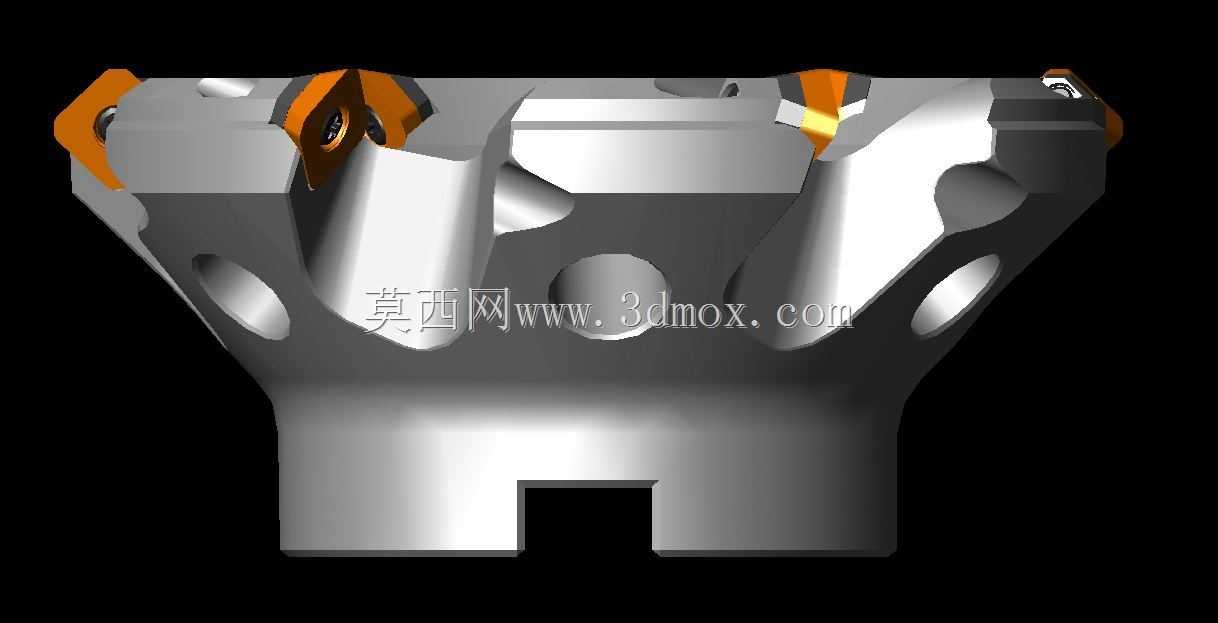

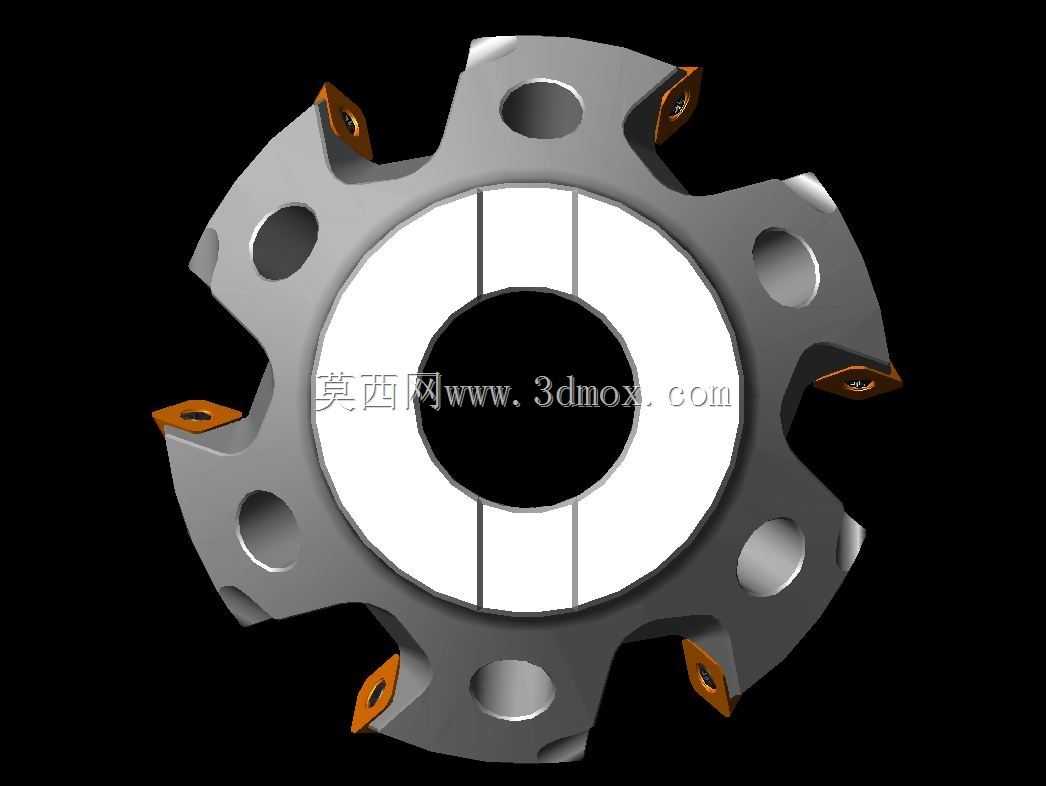

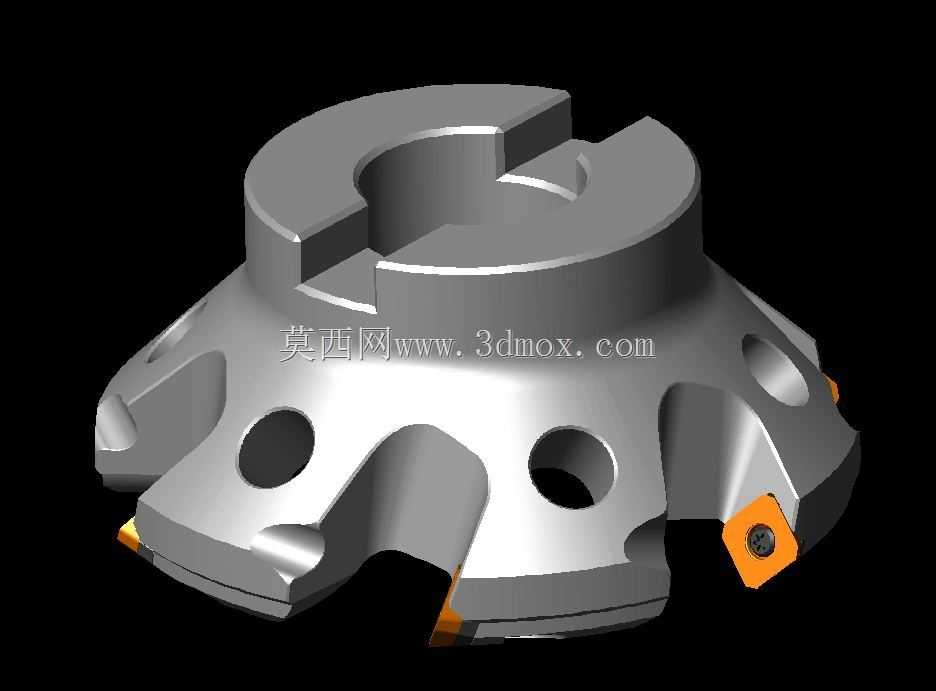

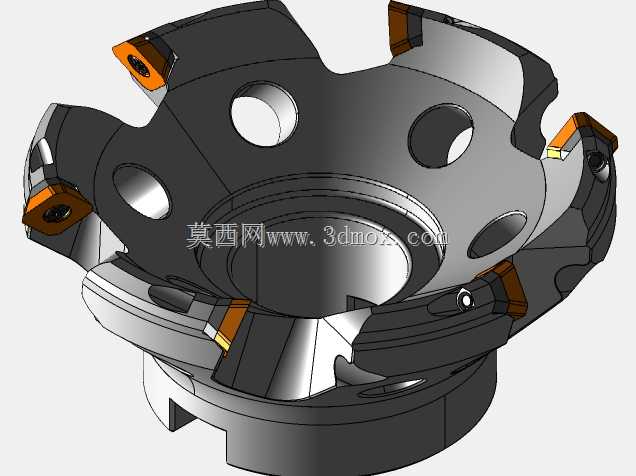

这款六齿镶尖结构的面铣刀盘，主要面向平面铣削加工场景，在普通铣床、加工中心的金属切削工序中应用广泛，可完成铸铁、结构钢、有色金属等多种材质工件的大平面开粗、半精加工工序，是机加工车间铣削工位的常用消耗类工装部件。从结构设计逻辑来看，刀盘本体采用高强度合金钢基体，整体为锥台过渡结构，下部设置标准安装定位槽，可与机床主轴端面的定位凸台精准配合，安装时通过中心压紧螺栓实现轴向锁紧，配合端面键传递切削扭矩，能保证高速旋转过程中的动平衡稳定性，避免切削振纹影响工件表面加工质量。刀盘周向均匀分布六个刀位，每个刀位采用楔块压紧结构固定镶装式硬质合金刀尖，刀尖伸出量经过统一校准，可保证每齿切削量均匀，减少单齿负载波动，延长刀片使用寿命；刀位之间设计有排屑斜面，切削过程中产生的切屑可顺着斜面快速排出，避免切屑堆积刮伤已加工表面，同时也能减少切屑对刀尖的二次摩擦，降低切削热累积。刀盘最大外径为125mm，安装定位面的尺寸符合通用铣床主轴端面的安装标准，可直接适配多数常规规格的卧式、立式铣床及加工中心主轴，无需额外制作过渡连接法兰。刀盘本体上开设的多个减重孔，在不降低结构刚性的前提下减轻了整体重量，既降低了主轴旋转时的负载，也方便操作人员更换安装时的搬运操作。每个刀位的压紧螺钉采用内六角结构，可使用标准内六角扳手完成刀片更换，刀片磨损后无需拆卸整个刀盘，仅需在机床上松开压紧楔块即可完成刀尖转位或更换，大幅减少换刀辅助时间，提升加工效率。刀盘的切削角度经过优化，主偏角适配大平面铣削的受力特性，可有效降低切削过程中的径向抗力，减少薄壁工件加工时的让刀变形，同时刃口的倾角设计能保证切屑顺利流向排屑槽，避免崩屑飞溅带来的安全隐患。在实际使用中，该刀盘可根据加工材质的不同更换对应牌号的硬质合金镶尖，加工钢件时选用韧性较好的涂层硬质合金刀片，加工铸铁时选用耐磨性更高的硬质合金牌号，加工铝合金等软金属时可更换抛光刃口的专用刀片，适配不同生产场景的加工需求。刀盘本体经过调质处理，表面硬度足够承受切削过程中的振动与冲击，长期使用不易出现刀位变形、定位面磨损等问题，可稳定保证加工精度。
