工业级C型夹紧钳结构设计

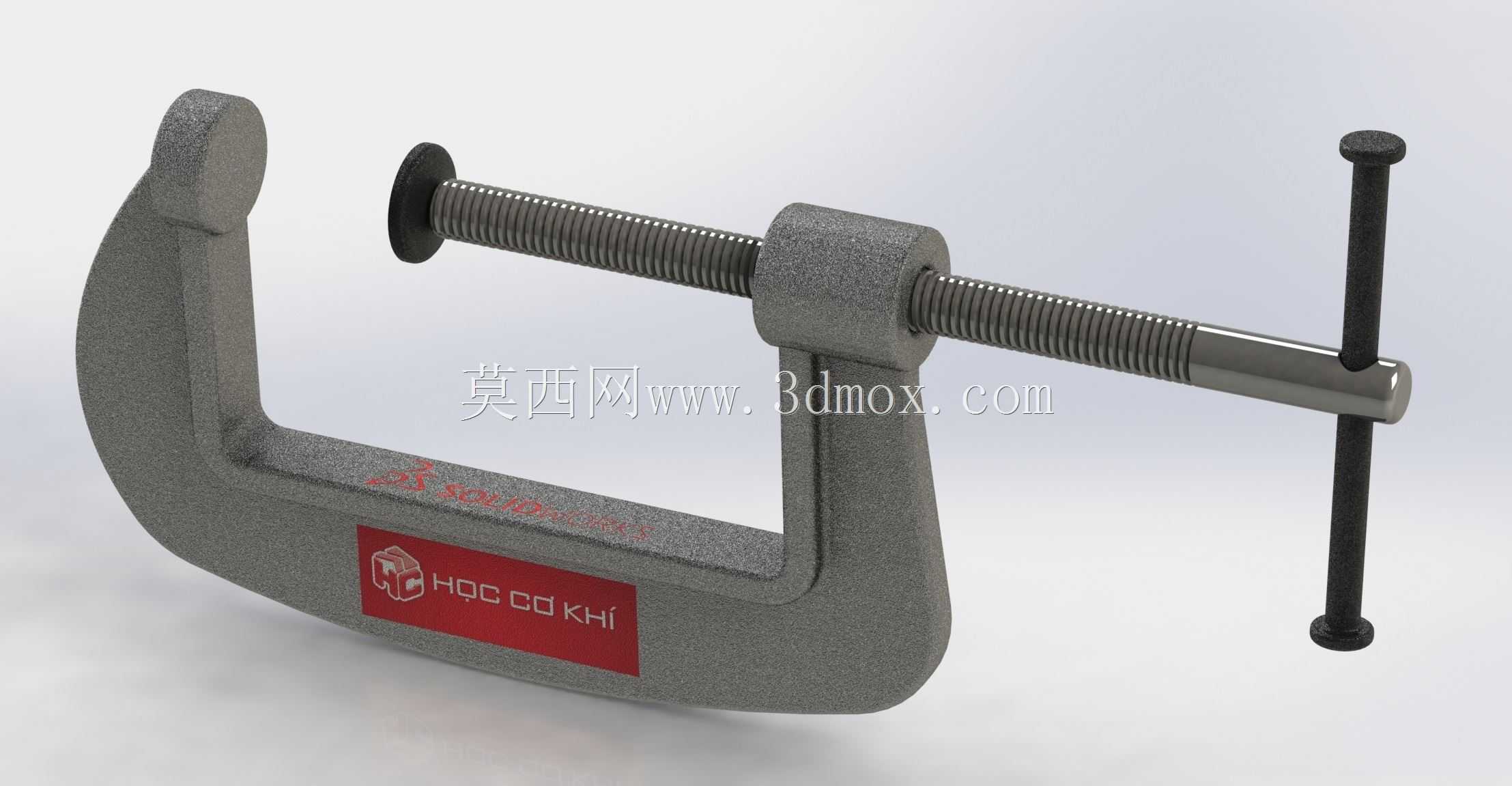

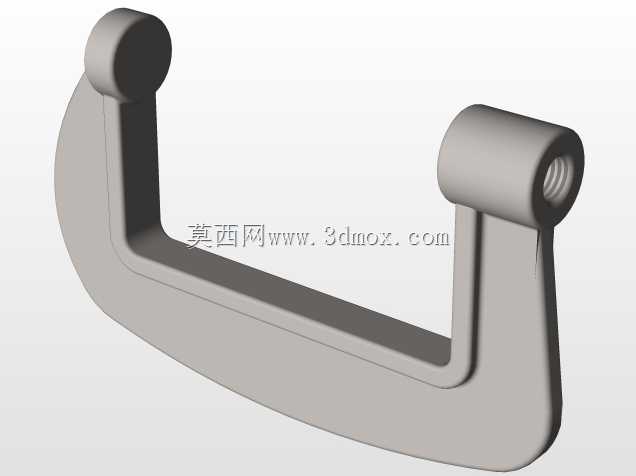

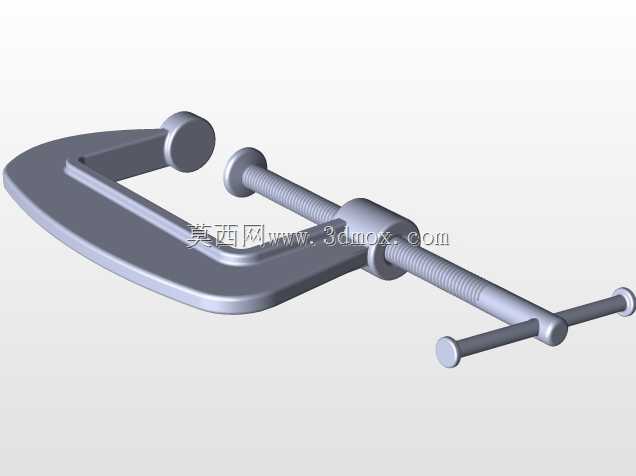

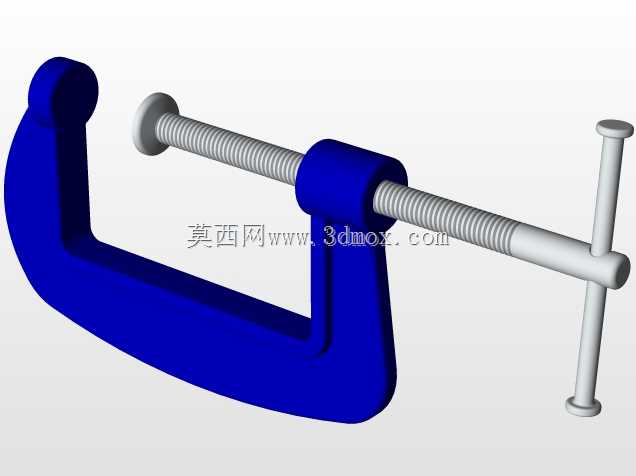

这款C型夹紧钳是机械加工、装配维修场景中十分常用的手动夹持工装，日常在钣金拼接定位、工件钻孔辅助固定、胶粘件压合保压、小型焊接工位的工件对位等场景中都能见到它的身影，相比台虎钳它不受安装工位限制，可灵活移动到不同作业面使用，适配多场景临时夹持需求。从结构设计来看，整体采用C型开口的框架式主体，这种构型能在保证足够夹持跨度的同时，让整体受力路径沿着C型架的弧形轮廓传递，避免局部应力集中导致架体变形，架体的截面厚度经过受力校核，在满行程夹持状态下，开口端的形变量控制在允许范围内，不会出现架体张口失效的问题。夹持调节部分采用梯形传动螺杆，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动更平稳，手动旋拧时的阻尼感均匀，不会出现卡滞或滑牙问题，螺杆端部配有橡胶防滑压头，接触工件时既能增大摩擦力防止夹持移位，也能避免硬质金属端面压伤工件表面，尤其适合对表面光洁度有要求的有色金属件、涂装件夹持作业。螺杆的驱动端采用T型滑杆设计，不需要额外配套扳手，直接手动拨动滑杆就能施加足够的夹紧力，在需要大夹持力的场景下，也可借助套管延长力臂，进一步提升夹紧扭矩，操作门槛极低。从安装边界与尺寸适配来看，这款C钳的开口深度与最大夹持行程做了均衡设计，既可以满足常规厚度工件的夹持需求，C型架的喉深也能覆盖距离工件边缘一定距离的夹持点位，不会出现喉深过浅无法夹持工件中部位置的问题。整体结构没有冗余的复杂零件，所有构件都采用模块化设计，螺杆、压头、驱动滑杆都可单独拆卸更换，日常维护成本极低，架体表面做了喷塑防锈处理，在车间多油污、多切削液的环境下也能长期使用不出现锈蚀问题。在实际工装搭配中，这款C钳还可配合焊接工作台的定位槽、模块化工装平台的T型槽使用，通过辅助压块就能实现异形工件的快速装夹，不需要定制专用夹具，能大幅降低小批量加工、样机试制阶段的工装成本。设计过程中对螺杆的行程做了限位处理，旋出到最大行程时不会从架体的螺纹孔中脱出，避免日常使用中零件散落丢失，压头与螺杆端部采用活动连接结构，夹持过程中压头可自适应工件表面的角度偏差，保证接触面完全贴合，不会出现点接触导致的压痕或夹持不稳问题。
