可夹持式工作台可调虎钳结构设计

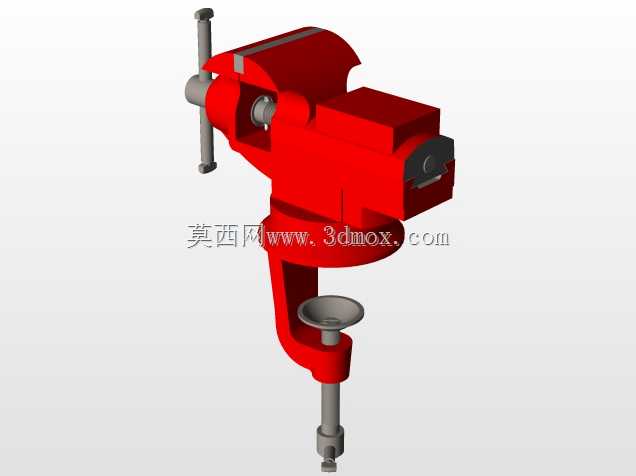

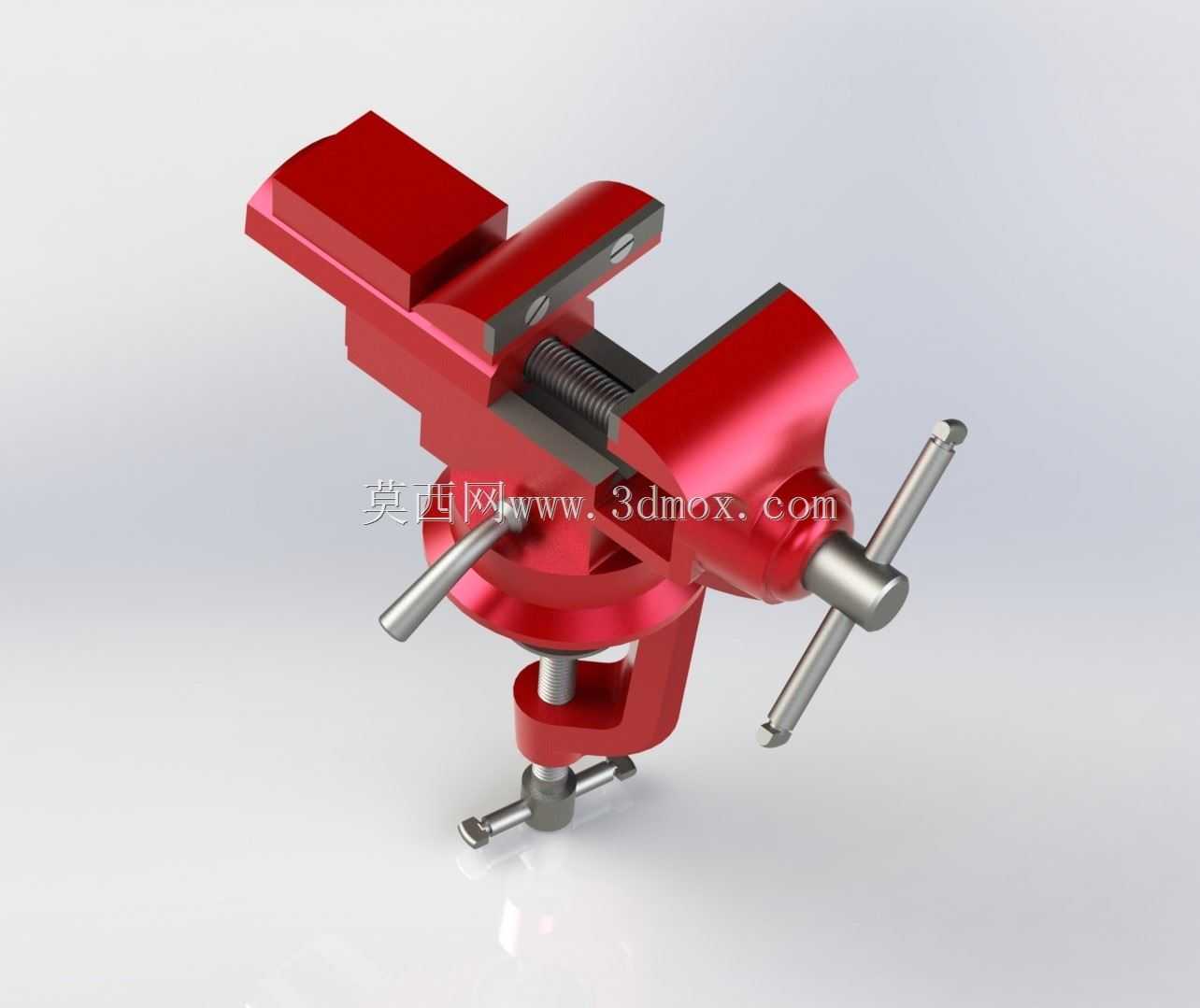

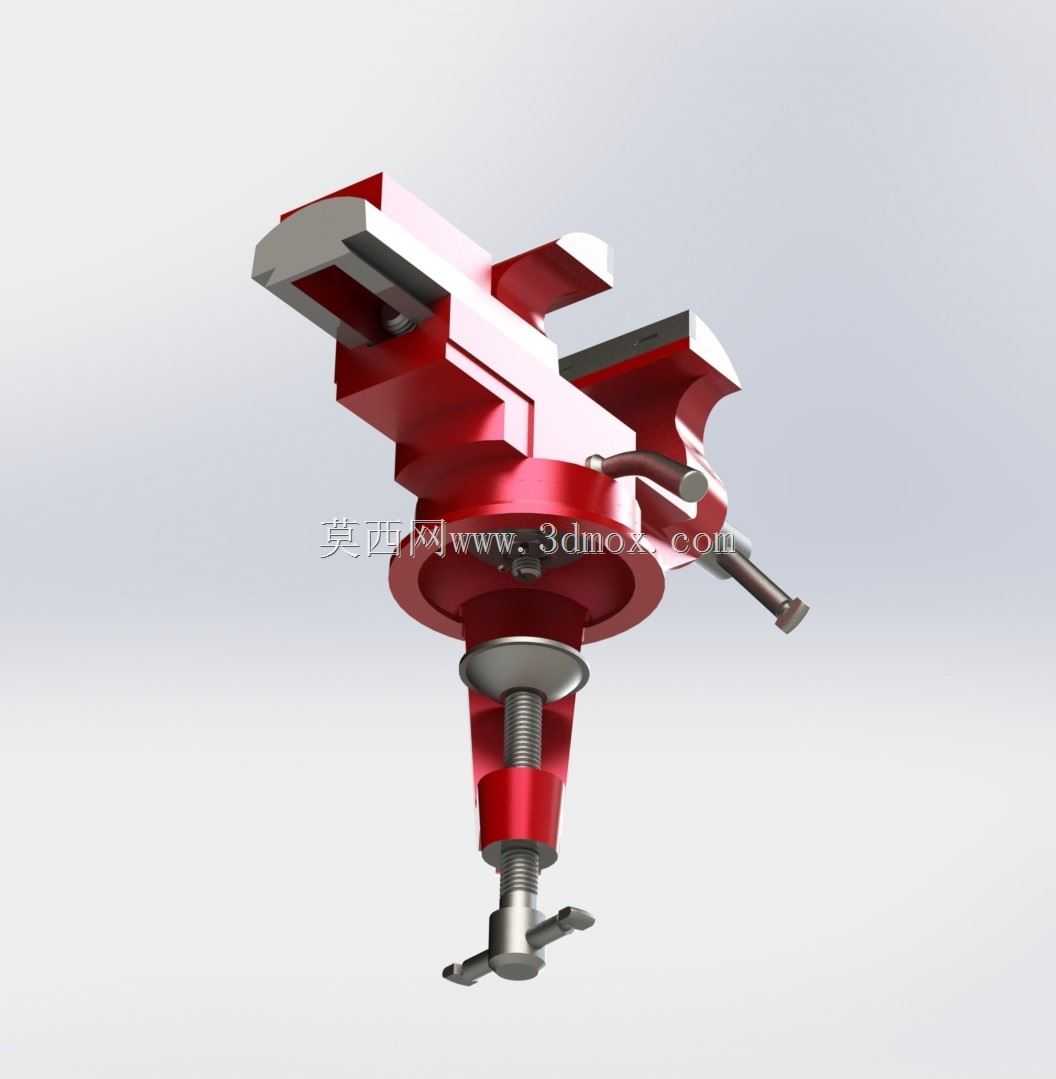

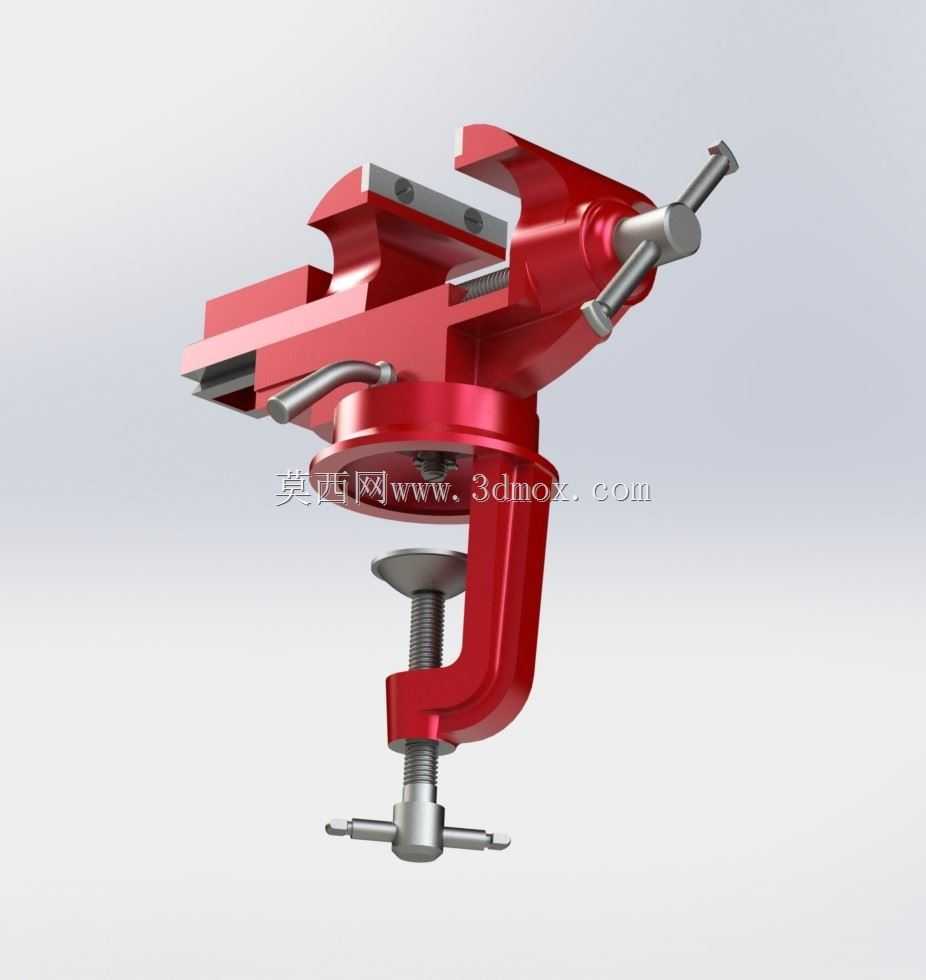

这款可调虎钳主要面向小型机加工、钳工修配、电子装配、家用DIY等多场景的工件夹持需求，区别于固定式台虎钳，它采用夹装式固定结构，无需在工作台面打孔预埋螺栓，可灵活固定在不同厚度的工作台边缘，适配厚度范围覆盖常规木质工作台、钢制钳工台、甚至临时搭建的加工操作台边缘，安装时仅需旋转底部的压紧手轮，即可通过底部的压盘将钳体牢牢锁定在台面上，拆卸移位时反向松开手轮即可快速转移，非常适合流动加工工位、多工位轮换作业、以及无法破坏台面结构的临时加工场景使用。

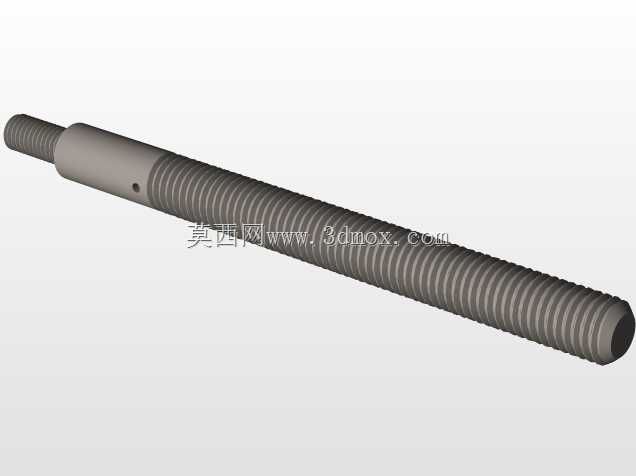

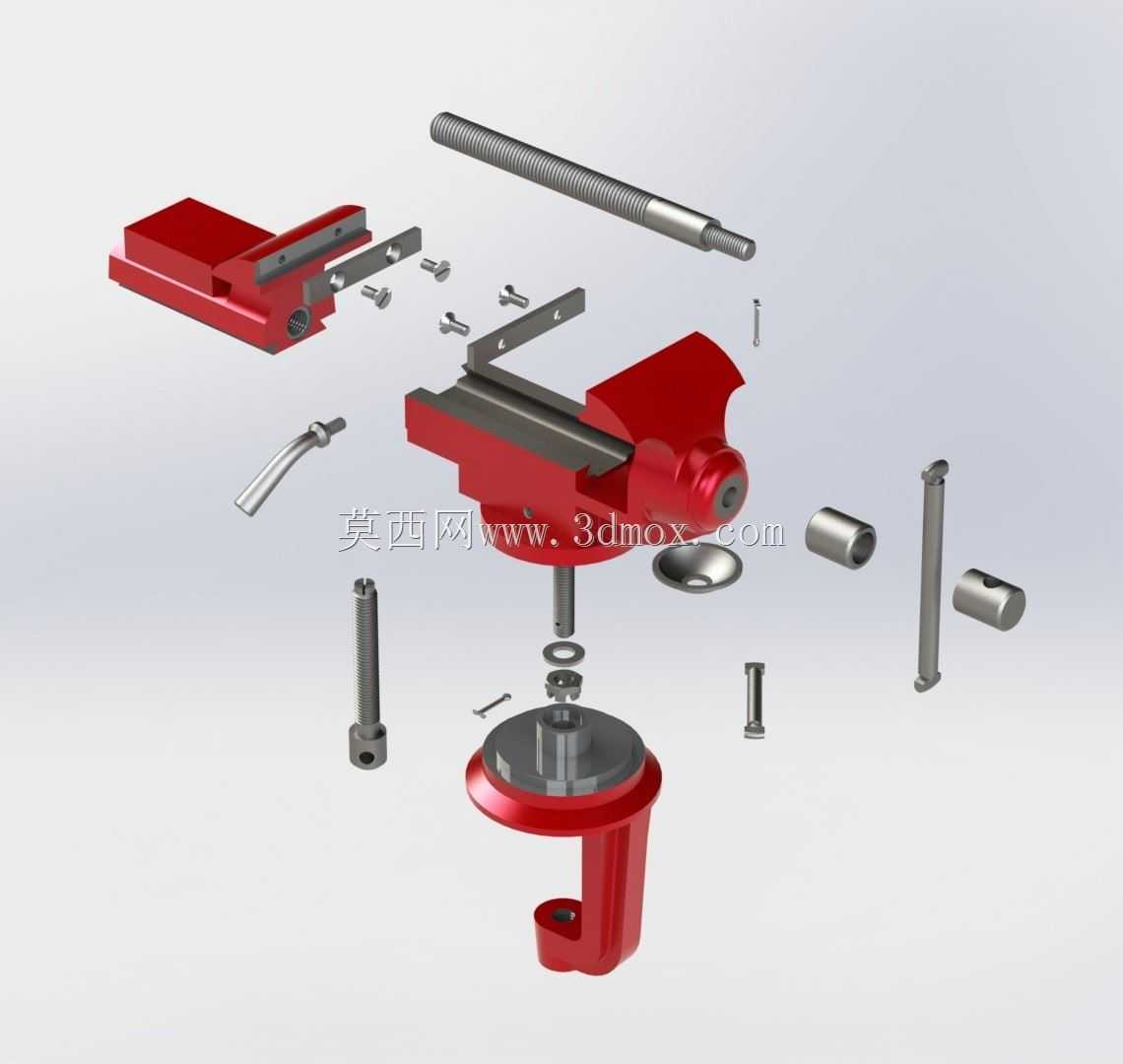

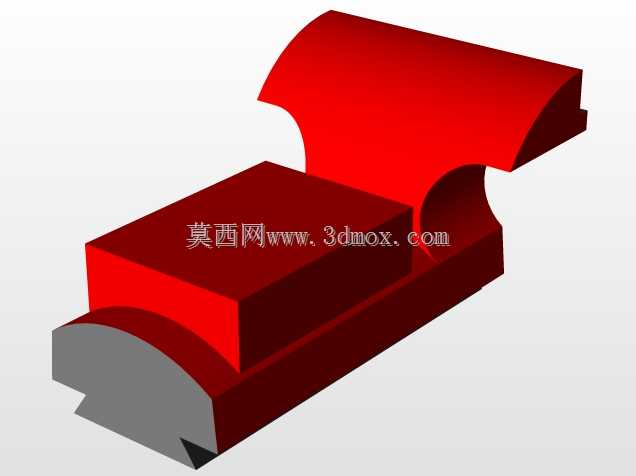

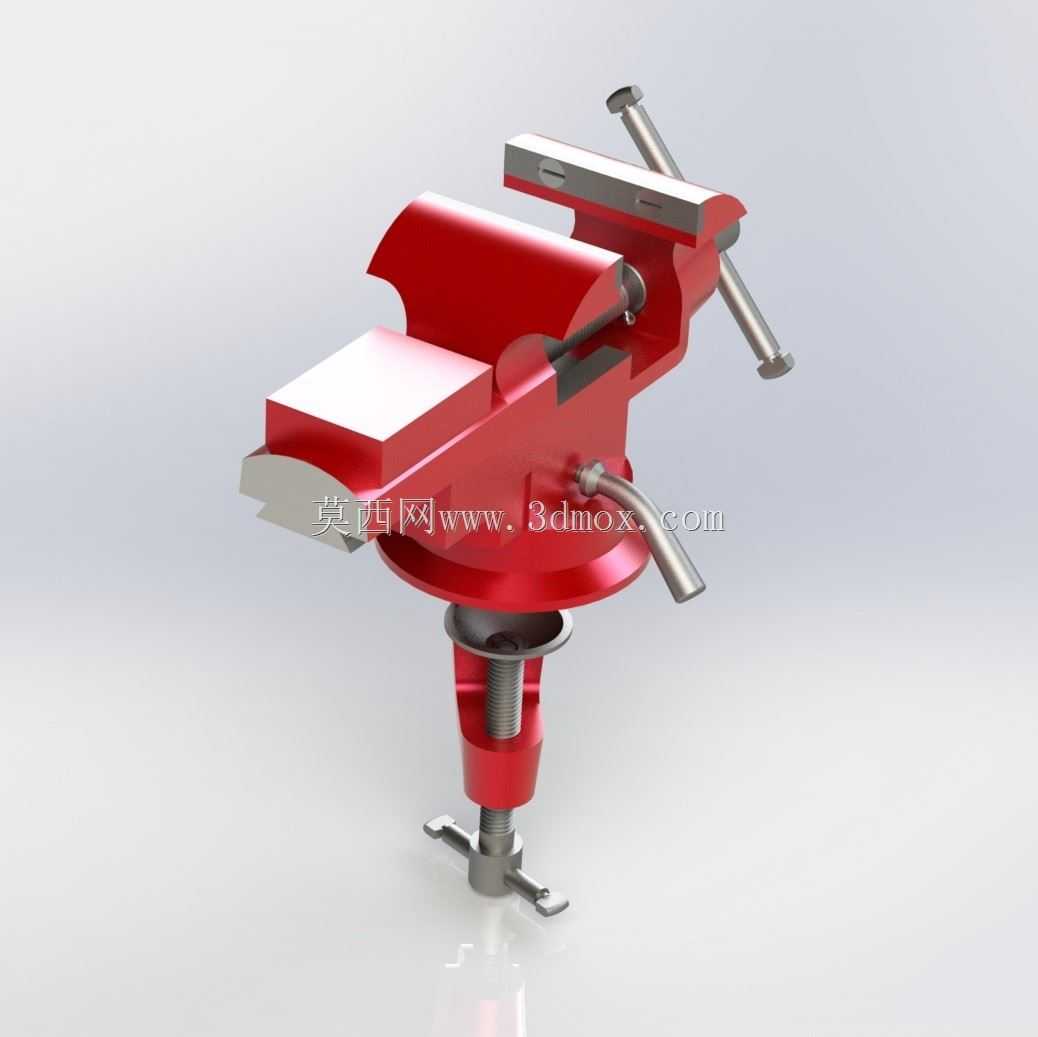

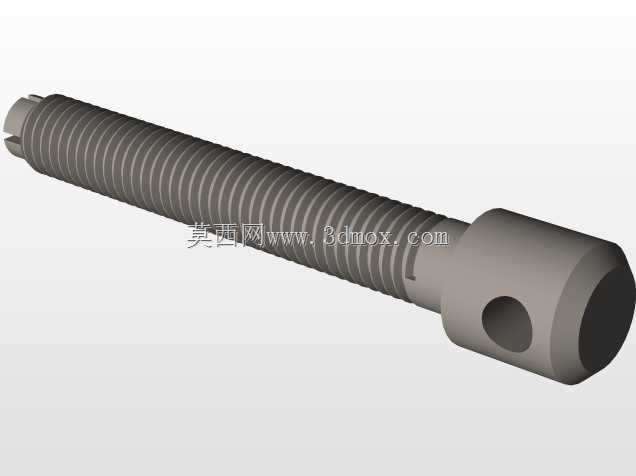

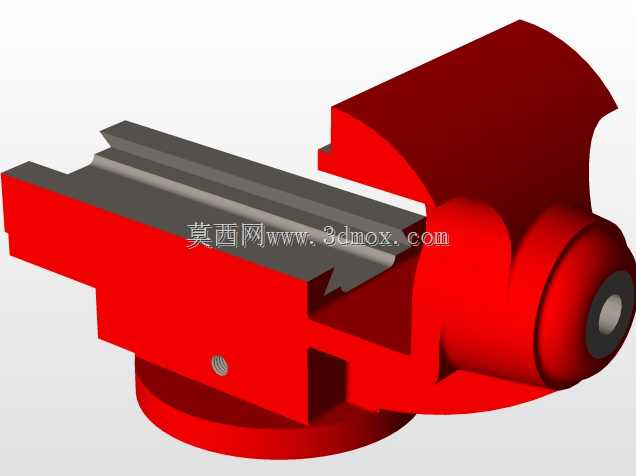

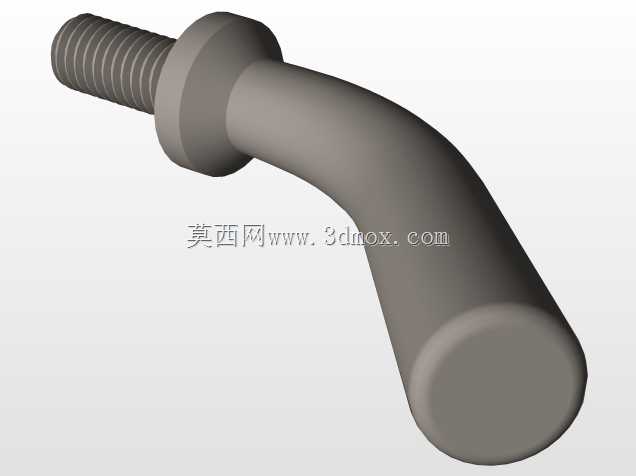

从功能结构来看，钳体的活动钳身通过梯形丝杠带动实现开合，丝杠端部配置转动摇把，摇把采用防滑圆柱结构，施力时可通过杠杆原理放大夹紧力，保证夹持工件时不会出现打滑移位，钳口部分预留了标准钳口板安装位，可根据加工需求更换光面、齿面、软质钳口，适配不同材质工件的夹持需求，避免夹伤工件表面。钳身主体采用回转支撑结构，可绕垂直安装轴实现水平方向360度旋转，旋转到位后可通过侧部的锁紧手柄锁定角度，方便操作人员调整工件的加工朝向，无需反复松夹调整工件位置，能大幅降低重复装夹的辅助时间。

设计过程中优先考虑了操作的人机工程性，所有操作手柄、手轮的布置位置都避开了钳身的运动行程，操作时不会出现夹手风险，丝杠的导程选取兼顾了夹紧力与开合效率，空行程移动时可快速推动活动钳身靠近工件，接近工件后再通过摇把施加夹紧力，兼顾操作效率与夹持可靠性。钳体的外形轮廓做了圆角过渡处理，避免尖锐棱角造成的磕碰伤害，整体结构的受力路径经过优化，夹紧力从活动钳身通过丝杠传递到固定钳身，再通过下部的C型夹臂传递到工作台面，所有受力部位都做了加厚处理，保证满行程夹持时不会出现结构变形。

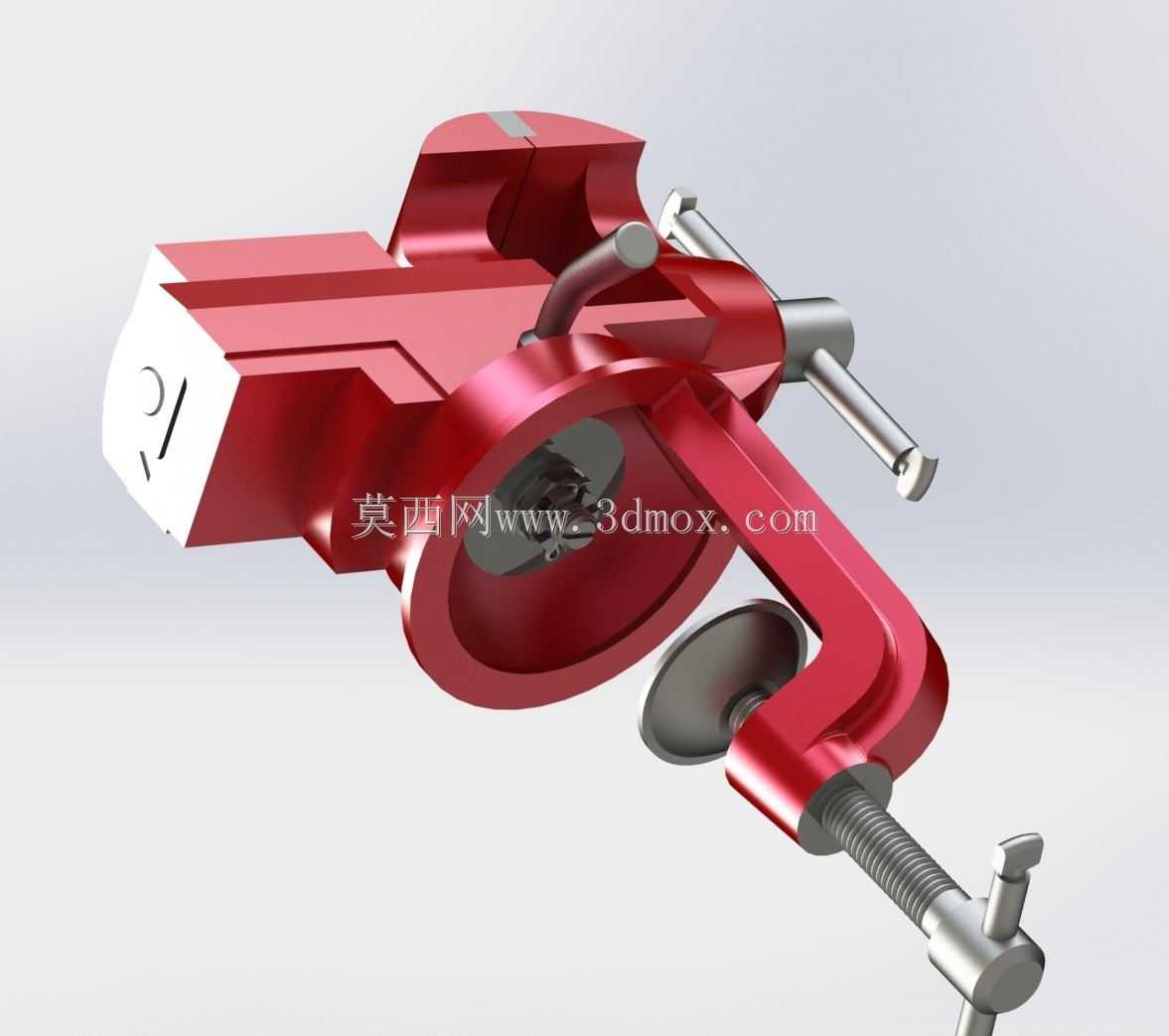

安装边界方面，这款虎钳的C型夹臂开口范围覆盖常规工作台的厚度区间，底部压盘采用大直径圆盘结构，压紧时可分散对台面的压强，避免夹伤木质或复合材质的工作台面，钳身整体的回转半径控制合理，旋转调整角度时不会超出工作台边缘过多，适配多数小型加工工位的空间限制，钳身高度设置符合站姿、坐姿操作的人机高度，长时间操作时不易产生手臂疲劳。日常使用中可定期对丝杠、回转支撑部位加注润滑脂，保证运动部件的顺畅度，钳口板磨损后可快速拆卸更换，无需整体更换钳体，降低长期使用的维护成本。
