透明亚克力锁尺挡块带刻度锁紧钮结构

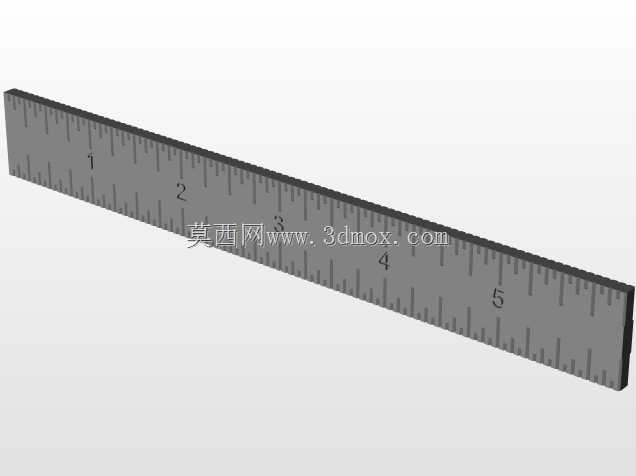

在日常机加工划线、木工开料定位、教学实验尺寸标定这类需要频繁依托钢直尺做重复定位的场景里，普通钢直尺缺少可固定的定位基准，每次测量都要反复对齐刻度，很容易因为手部滑动出现尺寸偏差，尤其是批量划等距线、定统一靠位的时候，反复核对刻度的时间占比很高，还容易因为视觉疲劳出现毫米级的误差，直接影响后续加工的精度。这款锁尺挡块就是针对这类痛点设计的配套定位组件，主体采用透明亚克力材质，透光性足够让使用者透过挡块本体直接看到下方的直尺刻度，不会因为挡块遮挡刻度线出现对位偏差，相比金属挡块不会刮花直尺表面的刻度镀层，长期使用也不会因为锈蚀污染尺面。

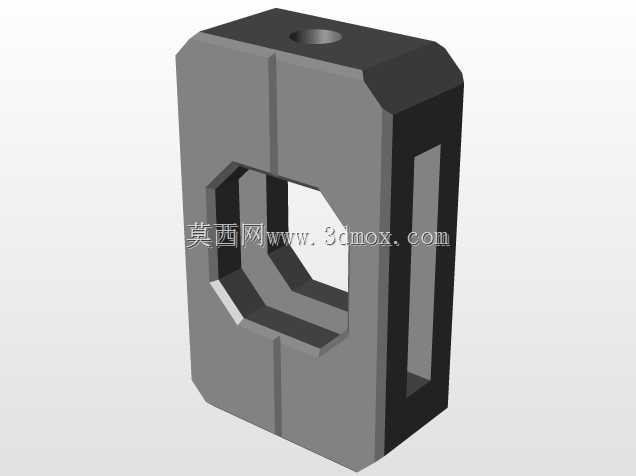

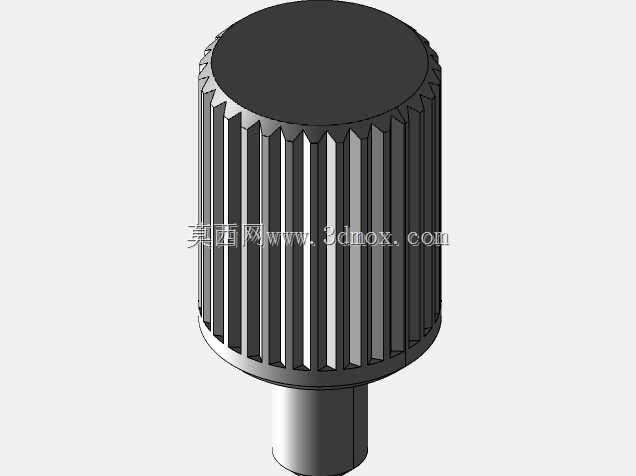

结构上挡块预留了和标准钢直尺厚度匹配的贯通滑槽，滑槽内壁做了微小的倒角处理，套入直尺的时候不会卡滞，滑动过程阻尼均匀，不会出现松旷晃荡的情况。顶部的锁紧钮采用滚花设计，旋钮的纹路深度和间距都做了适配，徒手拧紧的时候不需要额外工具，手指和旋钮接触面的摩擦力足够，哪怕手上沾有少量切削液或者木屑，也能顺利拧动完成锁紧，锁紧后挡块和直尺之间的静摩擦力足够抵抗日常划线、靠位时的侧向推力，不会出现移位。

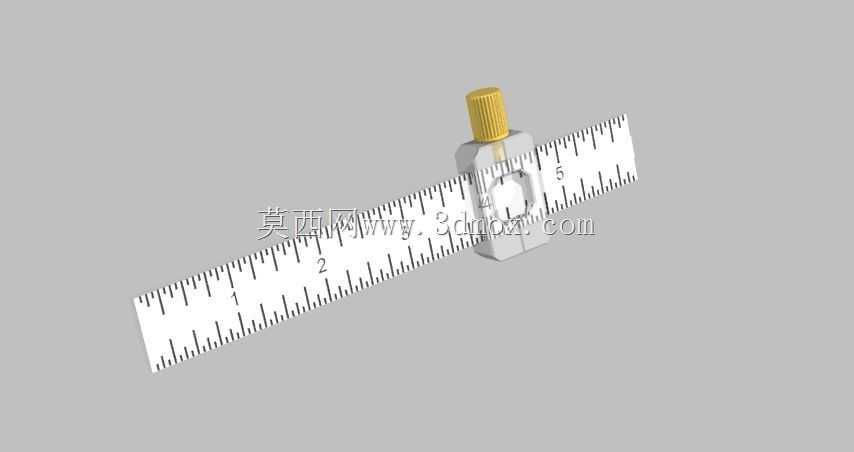

设计的时候没有采用额外的金属嵌件，整体亚克力主体的厚度控制在8mm左右，既保证了足够的结构强度，靠位的时候不会因为侧向受力出现形变，又不会因为厚度过大导致挡块突出尺面太多，影响在狭窄空间内的靠位使用。滑槽的宽度适配市面上常见的公制钢直尺尺身宽度，套入后尺身和滑槽侧壁的间隙控制在0.1mm以内，滑动的时候不会出现偏斜，保证挡块的定位端面和直尺刻度线始终保持垂直，对位的时候只要将挡块的定位端面对齐所需的刻度线，拧紧顶部旋钮，就能把直尺的测量基准固定，后续批量测量或者划线的时候，只需要将挡块端面靠住工件边缘，就能直接读取或者划出对应尺寸，不需要每次都重新对齐零位或者核对刻度。

实际使用的时候，不管是金工车间里给毛坯料划加工线，还是木工台锯上定裁切靠位，或是实验室里做试样尺寸的快速标定，这个小组件都能大幅减少重复对位的时间，降低人为读数的误差。透明材质的设计也让使用者在对位的时候能直接看到刻度线和挡块端面的重合度，不需要侧头避开挡块找刻度，操作视线更顺，长时间使用也不容易产生视觉疲劳。锁紧钮的锁紧力度做了适配，不会因为拧得过紧压裂亚克力主体，也不会因为力度不够导致使用中移位，日常维护只需要定期清理滑槽内的碎屑即可，不需要额外加注润滑油，亚克力材质本身的自润滑性足够保证长期滑动顺畅。
