API阀体四轴加工专用工装夹具

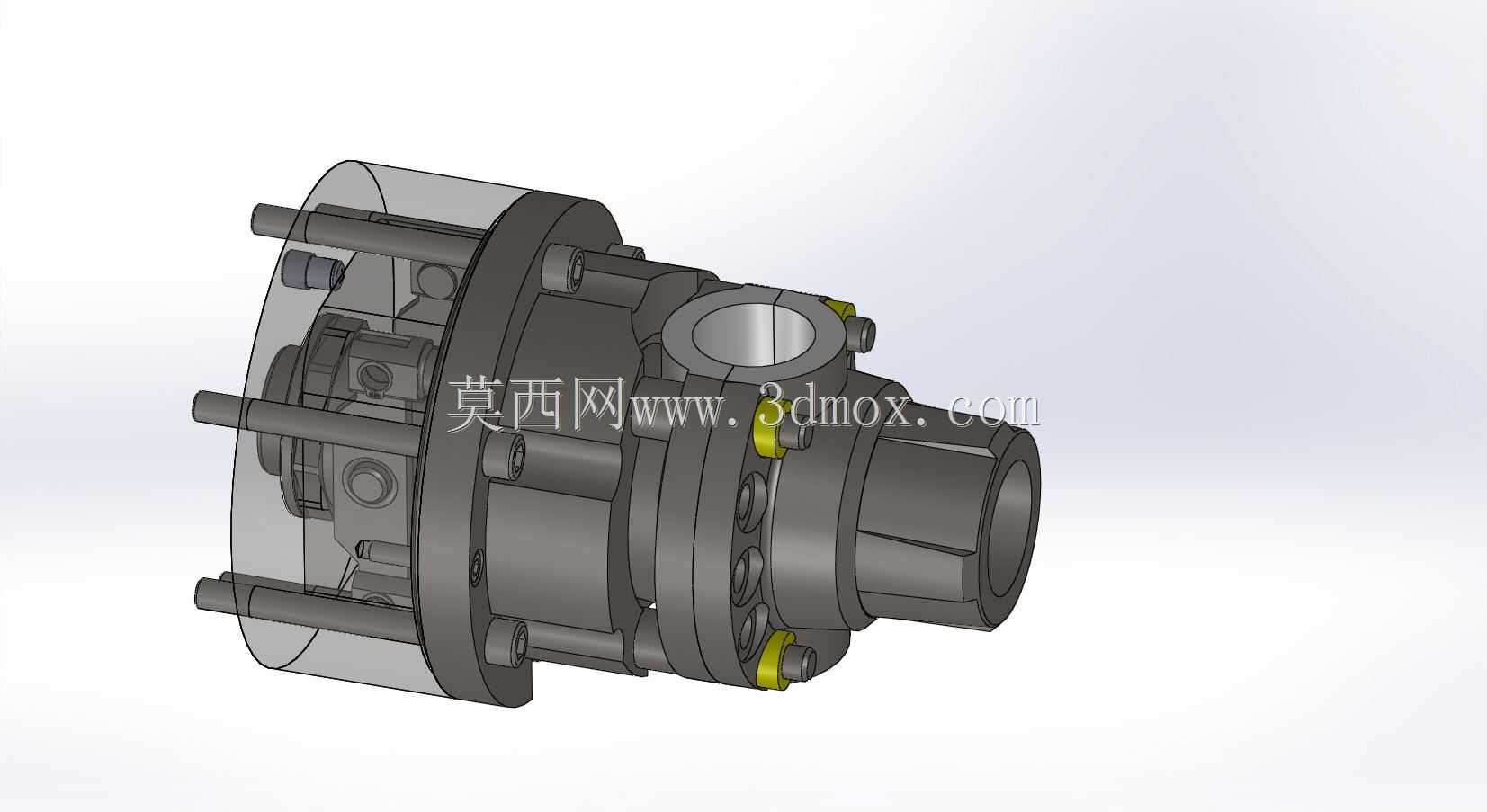

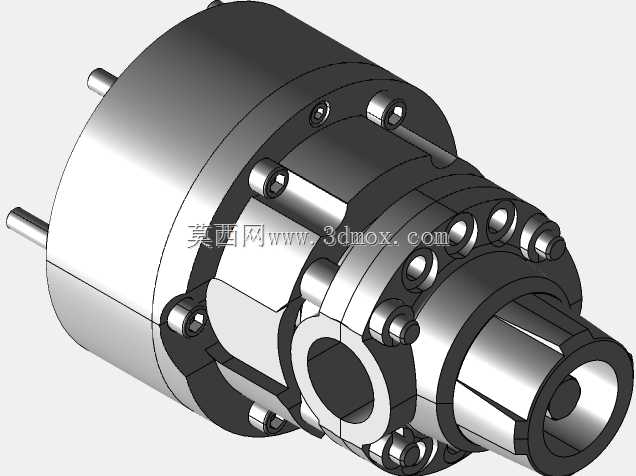

这套夹具是针对CMV加工中心配套设计的第四轴加工工装，核心作用是完成组装后API半阀的多工序加工，目前已经在实际生产线上投入使用，能有效解决阀体类零件多面加工时的重复装夹误差问题。从结构设计来看，整套夹具采用同轴定位基准设计，主体通过法兰式连接结构与第四轴转台输出端直接对接，安装时仅需保证连接端面的跳动公差控制在0.02mm以内，即可满足整套工装的回转精度要求，不需要额外做复杂的找正操作，能大幅缩短换产时的工装准备时间。夹具的定位端采用分体式抱合结构，针对API半阀的外圆轮廓做了仿形定位面设计，装夹时不需要额外制作工艺堵头或者定位衬套，直接将组装完成的半阀组件放入定位腔，拧紧周向分布的锁紧螺钉即可完成装夹，周向布置的黄色密封锁紧件能在加工过程中阻挡切削液和铁屑进入夹具内部的定位间隙，避免长期使用后铁屑堆积导致的定位精度漂移。考虑到四轴加工时的动平衡需求，整套夹具的回转部分做了对称式结构设计，所有突出的锁紧组件都在对向位置设置了配重结构，当第四轴带动夹具做连续回转加工时，不会因为偏心产生振动，能有效提升加工时的表面质量，延长刀具的使用寿命。在功能覆盖上，这套夹具一次装夹即可完成阀体上多个斜孔、端面密封槽、侧部安装凸台的铣削与镗孔加工，不需要在加工过程中二次拆装工件，能将原来需要三次装夹完成的工序合并为一次，有效避免多次装夹带来的位置度误差，保证阀体各加工面之间的形位公差满足设计要求。夹具的外围设置了多根轴向定位导杆，既可以作为工件装入时的预导向结构，避免工件放偏碰伤定位面，也能在高速回转时起到安全防护作用，防止锁紧失效时工件飞出。从安装边界来看，整套夹具的最大回转直径控制在配套CMV机床的第四轴行程范围内，不会在回转过程中与机床护罩、主轴端发生干涉，轴向安装尺寸也预留了足够的刀具避让空间，加工端面时刀具可以直接走到加工位置，不需要额外接长刀杆。
