石油天然气立管双夹紧固定夹具结构

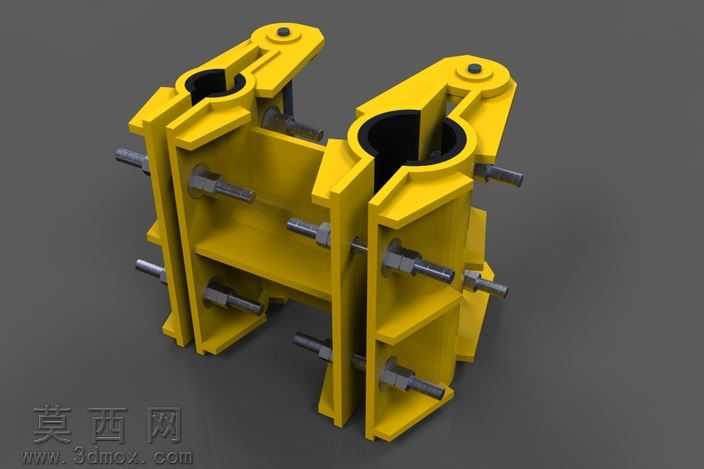

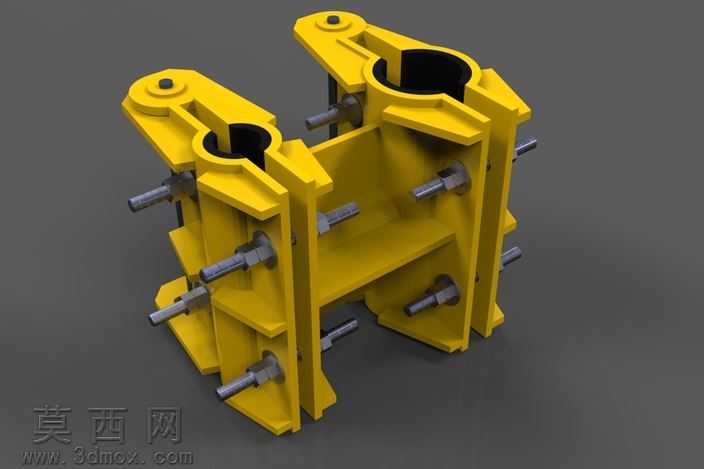

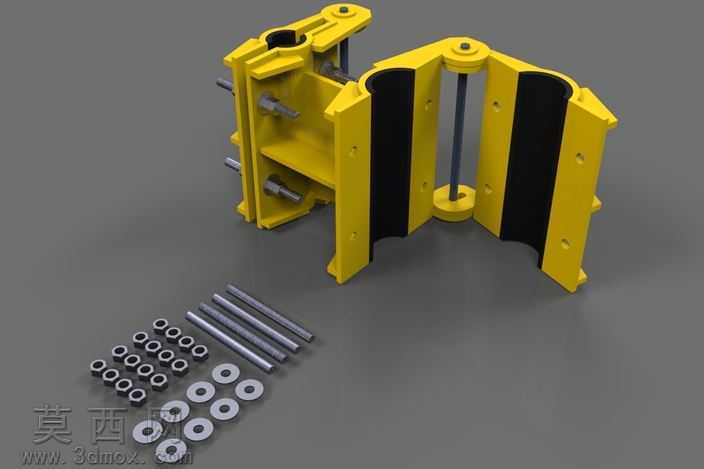

本作品为面向海上油气输送作业场景设计的立管双夹紧固定夹具三维模型，建模过程严格遵循机械工装设计的尺寸规范与装配逻辑，采用自底向上的建模思路完成整体结构搭建。建模阶段首先完成核心夹具体的基体绘制，针对双立管并行排布的夹持需求，将夹座设计为对称式分体框架结构，左右两组夹持单元通过中部的横向连接筋板实现刚性连接，保证两组夹持位的同轴度与结构整体性，避免单组夹持受力时出现结构形变偏移。针对夹具的夹持功能结构，每一组夹持单元都设计为开合式抱箍结构，上部设置铰接转轴实现夹片的开合动作，方便立管的穿装与拆卸，抱箍内侧预留了适配立管外径的圆弧接触面，保证夹持时与管体外壁充分贴合，避免应力集中损伤管体表面。紧固结构采用多组横向穿装的螺栓组件实现夹片的锁紧，沿夹具体的竖直方向均匀排布六组紧固螺栓，每组螺栓配套对应的锁紧螺母，建模时精准还原了螺栓的螺纹特征、螺母的六角外形以及螺栓伸出夹具体的长度余量，保证装配时的锁紧行程满足夹持力要求，能够在海上复杂工况下提供足够的抱紧力，防止立管受风浪、洋流冲击出现移位。材质与渲染阶段，针对海上作业的防腐使用需求，将夹具体主体材质设置为喷涂防腐漆的高强度结构钢，外观呈现醒目的工业黄色漆面效果，渲染时调整漆面的哑光金属质感，添加细微的漆面颗粒纹理提升真实感；螺栓、转轴等紧固件采用镀锌钢材材质，渲染时还原金属镀锌层的冷调金属光泽，与主体黄色漆面形成清晰的视觉区分；铰接位置的转轴端部添加黑色的端盖结构，还原实际产品的装配细节。结构设计上充分考虑离岸作业的使用场景，双夹并行的结构可以同时固定两根并行的油气输送立管，相比单组夹具能够节省安装空间，提升立管排布的规整性，整体框架式的结构在保证结构强度的同时尽可能降低自身重量，方便海上平台的吊装与安装作业，夹持力可通过螺栓的锁紧程度进行调节，适配一定尺寸公差范围内的立管安装需求，铰接开合的结构无需完全拆卸螺栓即可完成立管的装拆作业，大幅提升现场施工的维护效率。建模过程中对所有装配部件都进行了干涉检查，确保螺栓穿装、夹片开合过程中不存在部件碰撞问题，所有配合面的公差预留都符合机械加工的实际要求，模型可直接用于工装加工的参考、作业场景的装配模拟以及相关管夹产品的结构优化设计。
