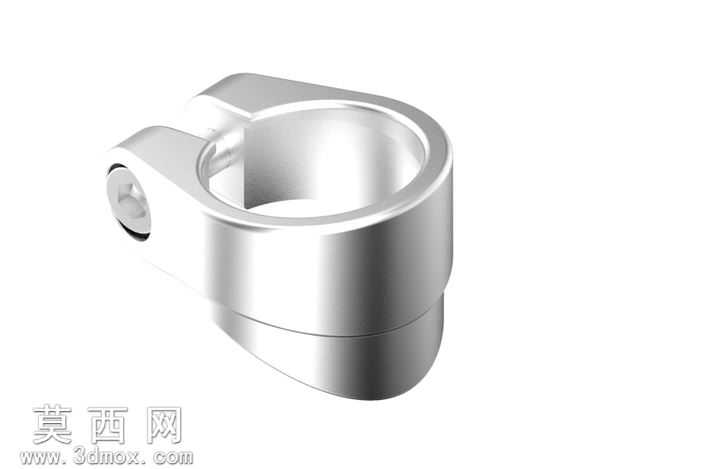

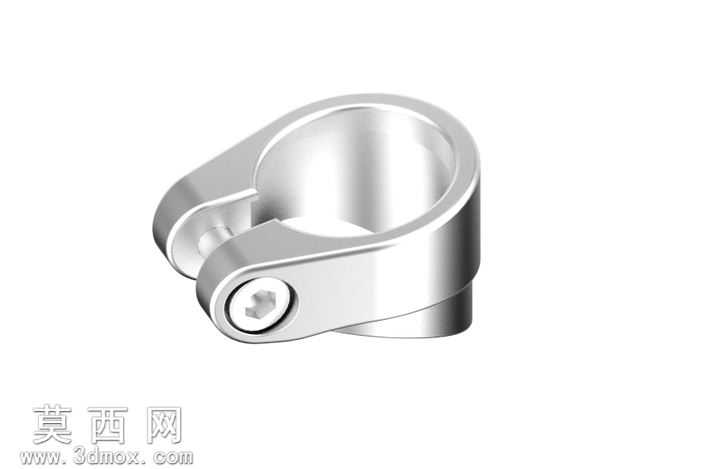

自行车31.8毫米快拆式坐管夹结构设计

本作品为自行车原厂配套的31.8毫米规格坐管夹三维模型，建模过程严格遵循现代运动自行车的零部件设计规范，以SolidWorks为核心建模工具完成全参数化结构搭建。建模初期先梳理坐管夹的核心功能逻辑：即通过快拆结构的偏心轮锁紧原理，实现自行车坐管与车架立管的快速紧固与松脱，既要保证骑行过程中坐管不发生下滑、偏转，也要满足用户快速调整坐高的使用需求。建模时优先绘制夹体的环形基体，精准匹配31.8毫米坐管的外径公差，夹体开口处的形变槽做了圆角过渡处理，避免锁紧时应力集中导致金属开裂，夹体上部的快拆拨杆安装座采用一体化凸台设计，保证拨杆转轴的安装同轴度。快拆拨杆部分单独建模，偏心凸轮的轮廓曲线经过反复校核，确保拨杆扳动到锁紧位置时能提供足够的压紧力，同时扳动过程的阻尼手感符合日常使用习惯，拨杆表面做了贴合手指的弧度优化，提升操作时的触感。材质渲染阶段，夹体主体采用哑光磨砂金属材质，模拟铝合金阳极氧化后的细腻质感，快拆拨杆的金属部分做了亮面镀铬效果，还原五金零件的真实金属光泽，配套展示的坐管段采用浅米色哑光漆面，模拟自行车坐管的常见涂装效果，渲染时调整了环境光的反射角度，突出金属零件的边缘倒角与结构轮廓，让整体模型的视觉效果贴近真实量产零件。结构设计上参考了经典复古自行车的坐管夹造型，在线条处理上融入了现代简约的设计语言，夹体外壁没有多余的装饰纹路，流畅的锥面过渡既减轻了零件重量，也让整体外观更具精致感，夹体与坐管的配合间隙控制在合理公差范围内，既保证装配时的顺畅度，也避免间隙过大导致锁紧时出现旷量。整个模型的所有特征均保留参数化设计记录，可根据不同管径的坐管需求快速调整尺寸参数，适配不同规格的自行车车架使用，模型的装配关系完全还原真实零件的组装逻辑，快拆拨杆可实现转动动作模拟，能够直观展示坐管夹的锁紧与松脱工作过程，可用于自行车零部件的结构展示、生产开模参考以及骑行配件的设计迭代参考。
