富士F-8SMA-8.5气动空气马达结构设计

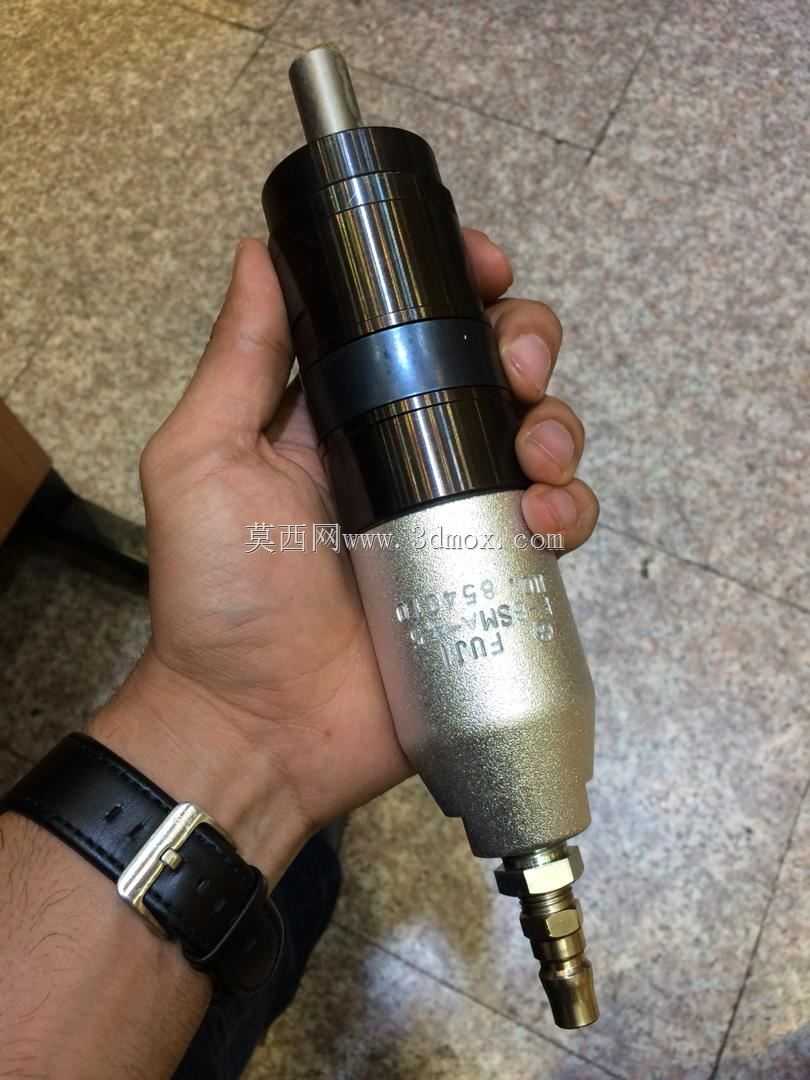

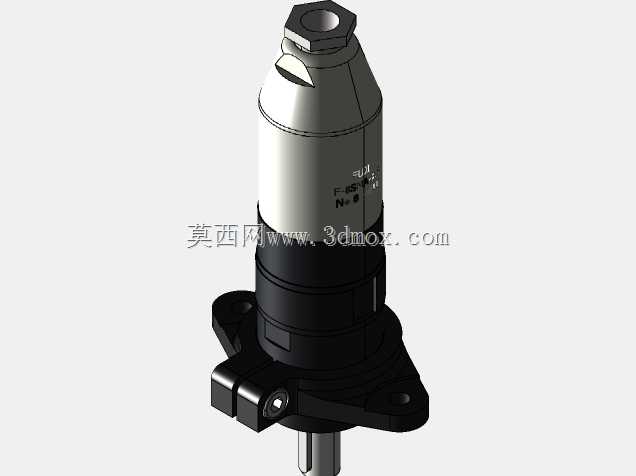

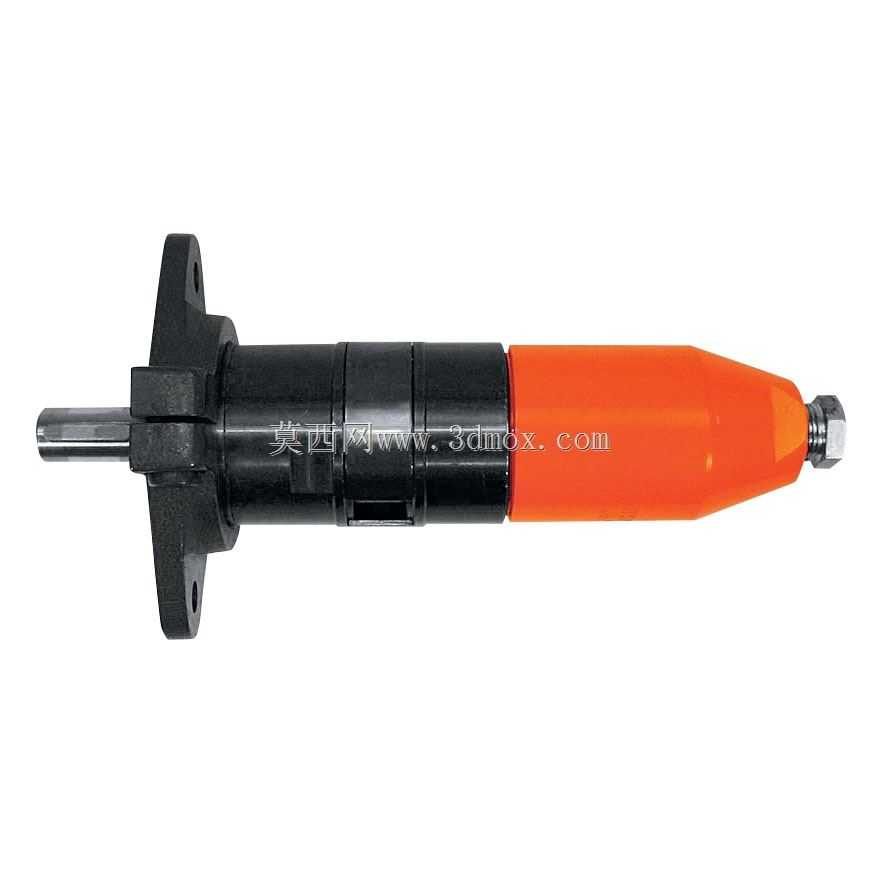

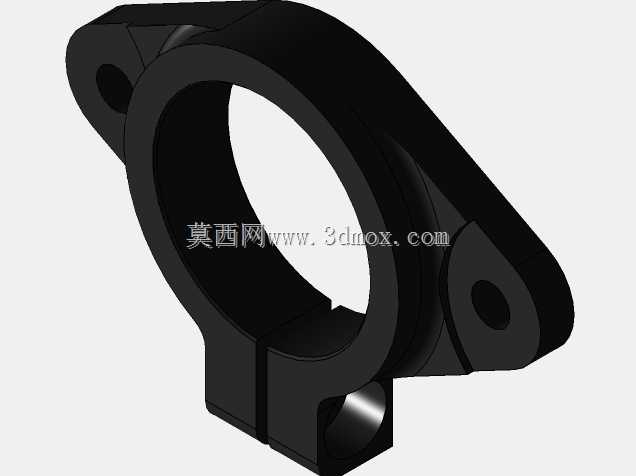

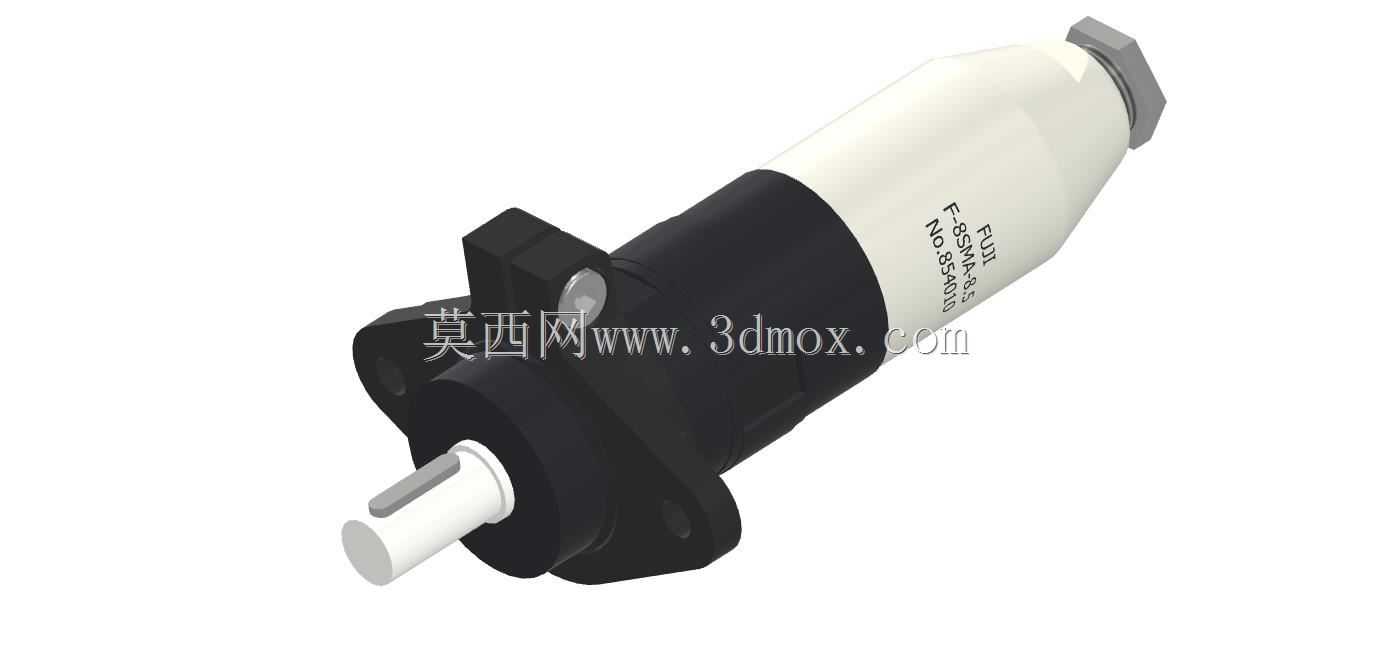

在自动化生产线、工装夹具驱动、易燃易爆工况的动力输出场景中，气动马达凭借其防爆、过载自动停转、可频繁正反转启动的特性，一直是电动马达之外的核心动力选型方向，这款富士F-8SMA-8.5气动马达的三维结构，完整还原了实物的安装接口、外形轮廓与内部腔体的布局逻辑，能为设备选型阶段的空间校核、安装工装设计提供精准的三维参照。从实际应用场景来看，这类气动马达常被用在化工涂装生产线的工件旋转驱动、矿山井下小型工装的动力输出、包装设备的卷料收放驱动环节，相比同功率电动马达，它不需要额外做防爆隔爆处理，压缩空气驱动的特性让它在高粉尘、有挥发性气体的车间环境里运行更稳定，不会因为过载堵转而烧毁元件。从结构设计思路上看，这款马达采用了法兰式安装接口，输出轴为凸台圆柱轴带扁位的设计，能直接和联轴器、同步带轮做周向固定，不需要额外加工键槽就能传递额定扭矩，安装法兰的螺栓孔位做了沉台处理，螺栓锁紧后不会突出法兰端面，能有效压缩安装时的轴向占用空间。马达主体分为前后两个功能段，靠近输出轴的黑色段是行星减速腔体，内置的减速齿轮组能把气动转子的高转速低扭矩输出，转化为适配工装负载的低转速大扭矩动力，后端的白色段是气动转子腔体，压缩空气从侧方的气嘴接入后，吹动腔体内的叶片转子旋转，排气口做了内置消音结构，能降低高速排气时产生的气流噪音。从安装边界尺寸来看，这款马达的输出轴轴径、法兰安装孔的中心距、主体的最大外径、整体轴向长度都做了1:1的结构还原，在做设备布局设计时，可以直接把模型导入装配体，校核和周边钣金护罩、传动元件、管线的干涉情况，不需要反复测量实物尺寸。马达尾部的气嘴接口采用了标准管螺纹规格，能直接和车间常用的气动快插接头匹配，不需要额外做转接头设计，输出轴的伸出长度也做了精准还原，在设计连接套、联轴器的时候可以直接参照轴段长度做配合尺寸设计，避免出现轴伸过长顶坏内部轴承、或者轴伸过短连接不可靠的问题。在做气动系统选型匹配时，也可以参照模型的接口位置，提前排布压缩空气管路的走向，预留出气管弯折的操作空间，避免设备组装时出现气管和周边结构干涉、弯折角度过大导致气流量不足的问题。
