眼眼型旋转连接吊环索具结构

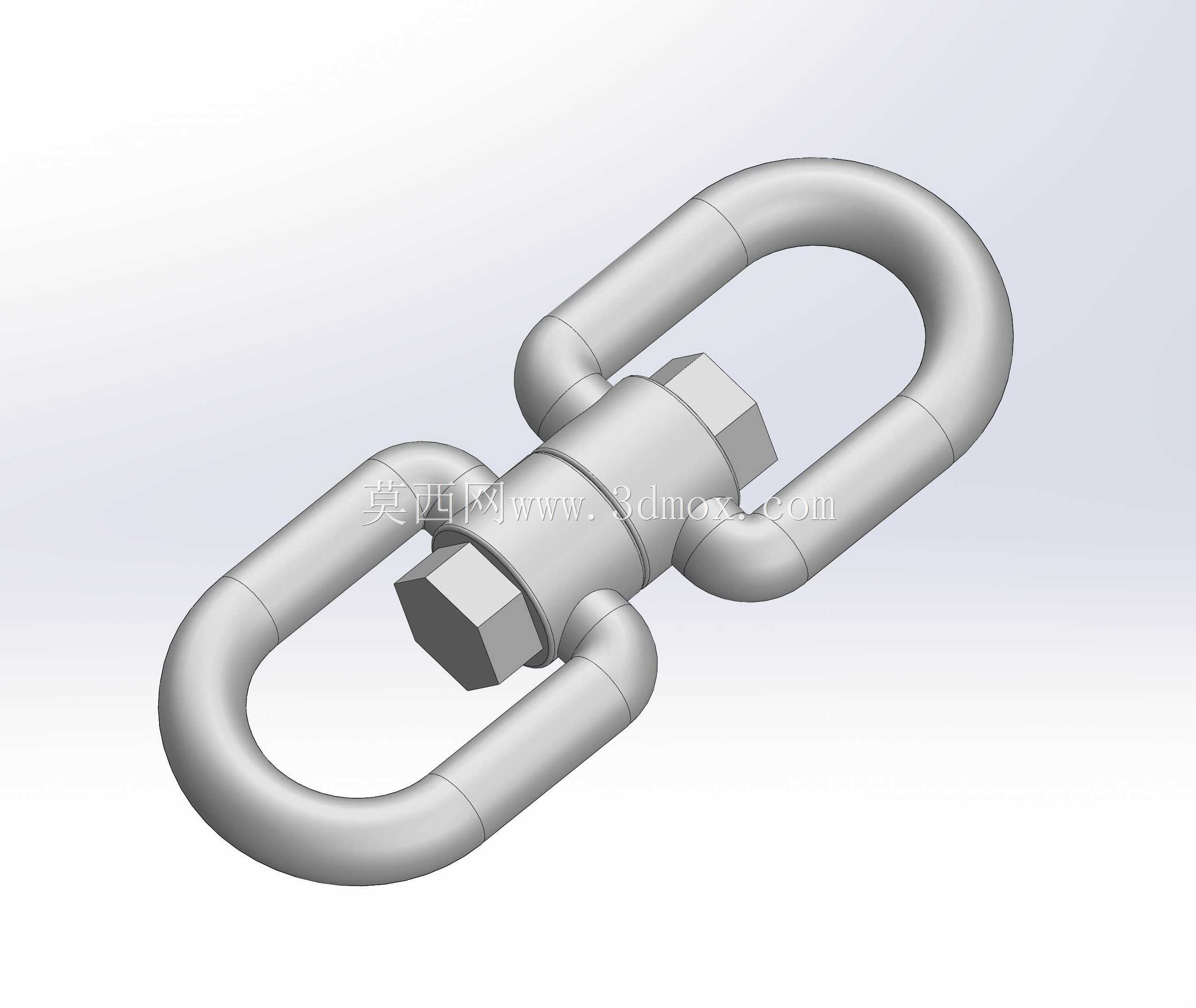

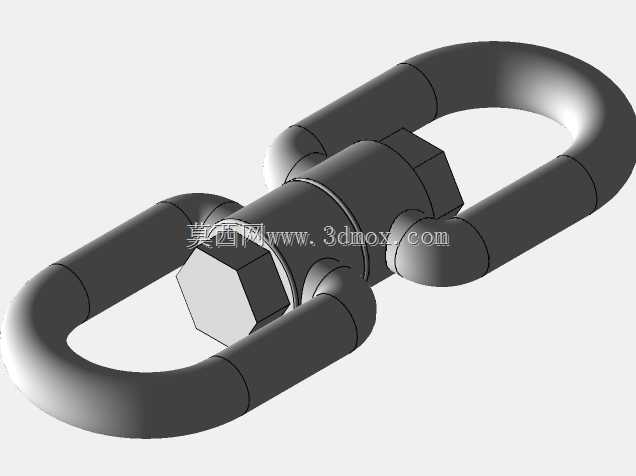

这类旋转钩环是起重吊装、索具连接场景里的常用受力构件，核心作用是在两段吊索、吊点之间建立可相对转动的刚性连接，避免吊装作业过程中索具因为被吊物转动出现扭结、打卷的问题，从根源上降低索具因扭转产生的附加应力，延长索具的实际使用寿命。从结构设计来看，整体采用两端对称的D型环眼结构，中间通过带六角限位的旋转轴套实现两部分的相对回转，轴套与环眼的连接部位做了圆弧过渡处理，没有尖锐的应力集中棱角，所有承力截面的过渡圆角都经过受力校核，能在额定载荷下避免局部应力过大导致的变形或断裂。中间的旋转配合段采用间隙配合设计，既保证两部分可以灵活转动，不会因为吊装过程中的轻微变形出现卡滞，又控制了配合间隙避免晃动量过大影响吊装稳定性，两端的六角结构既可以作为装配时的施力点位，方便安装时的锁紧操作，也能对旋转行程起到一定的限位作用，防止连接部位出现轴向窜动脱开的风险。实际选型使用时，这类构件的眼球破裂载荷为3.5t，常规选型需要按照作业场景的最大静载荷乘以不小于5倍的安全系数来匹配对应规格，避免过载使用。外形上整体长度方向的连接尺寸适配常规直径10mm规格的卸扣、钢丝绳索具连接端，两端环眼的内孔尺寸经过匹配设计，既可以直接穿入对应规格的卸扣销轴，也可以直接套接钢丝绳套环，不需要额外加装过渡连接件，安装边界适配绝大多数常规轻型吊装作业的索具配套需求。在港口轻型货物吊装、车间设备移位安装、户外小型构件吊装、绳索牵引连接等场景中，这类旋转钩环可以有效抵消被吊物在起升、转运过程中产生的回转力矩，让索具始终保持顺直受力状态，不会因为扭转导致索具内部钢丝出现错位磨损，也能避免因为索具扭结带来的吊装重心偏移问题。建模过程中对环眼的弯曲半径做了等比例还原，弯曲段的截面保持均匀一致，没有出现弯曲处截面减薄的设计缺陷，中间旋转部位的轴肩高度、六角对边尺寸都按照实际五金件的通用公差做了还原，既可以作为索具选型时的配套三维参考，也能用于吊装方案的整体装配干涉检查，提前验证吊点连接部位的尺寸匹配度，避免现场安装时出现连接件尺寸不匹配的问题。
