便携式宠物喂水器注塑模具结构设计

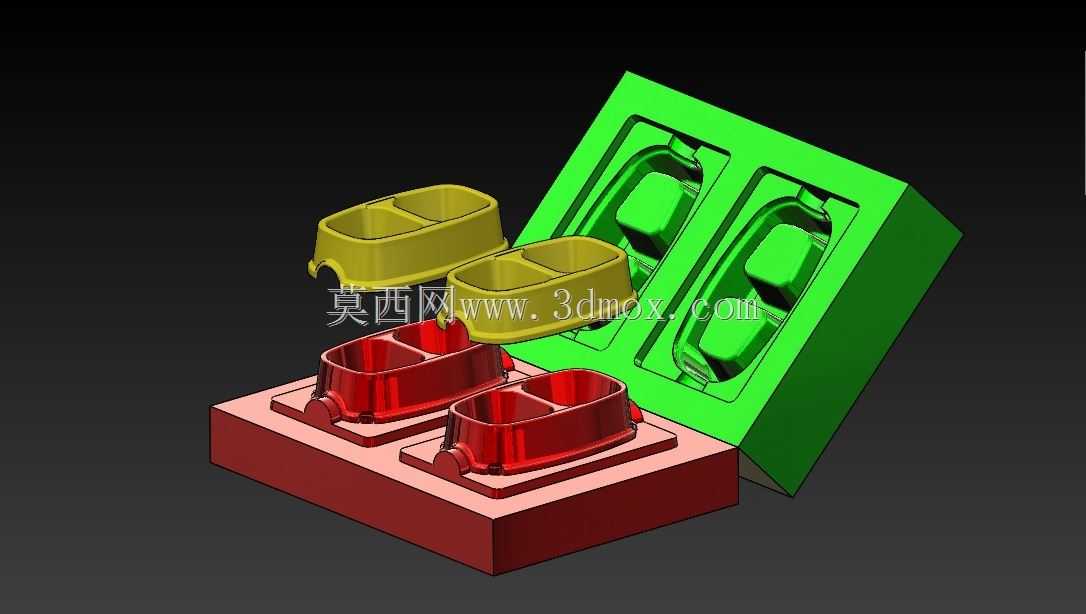

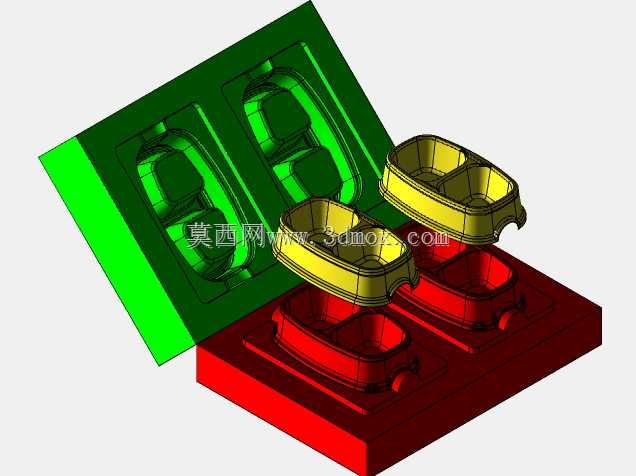

这套模具对应生产的是外出场景使用的宠物饮水器具壳体，日常遛宠、短途携宠出行时，宠主可将灌满水的喂水器揣在包内或挂在牵引绳上，随时给宠物提供洁净饮水，避免户外喂水时的洒漏、水源污染问题，目前这类便携宠物用品在养宠消费市场的需求持续走高，对应的注塑生产订单多偏向小批量多批次，对模具的换模效率、成型稳定性有明确要求。从模具结构来看，采用的是1出2的型腔布局，单模次可成型两个喂水器半壳部件，模架选用标准龙记模架作为基础承载，上下模分别对应产品的内外成型面，绿色部分为上模型腔，直接成型喂水器的外表面光滑曲面，红色部分为下模型芯，负责成型产品内部的储水腔、隔水筋等结构，开模时产品会随动模侧停留，后续通过顶针机构实现平稳脱模，避免薄壁壳体出现顶白、变形缺陷。设计阶段首先要考虑的是喂水器的使用特性，作为储水类塑料制品，壳体壁厚控制在1.8mm，既保证足够的抗摔强度，又能控制单件产品的原料用量，型腔的进胶点选在产品底部非外观面位置，采用侧浇口进胶，熔料填充时能顺着型腔壁均匀流动，避免外观面出现明显熔接痕、流痕，影响产品的外观质感。模具的冷却水道围绕型腔、型芯做环绕布置，距离成型面的距离保持在15mm左右，水道直径8mm，保证成型过程中模温均匀，将产品的成型周期控制在25秒以内，适配批量生产的效率要求。安装边界上，这套模具适配160吨规格的卧式注塑机，定位圈直径100mm，浇口套球面半径SR19，与注塑机射嘴的匹配度经过校核，锁模时的承压面做了硬化处理，避免长期生产出现模架塌陷。模具的导向机构采用4根精密导柱配合导套，合模时的定位精度控制在0.02mm以内，保证上下模合模后不会出现错腔，避免产品产生飞边。针对喂水器的密封配合位置，型芯上对应的密封槽结构做了0.05mm的脱模斜度，既保证脱模顺畅，又能让两个半壳组装后配合紧密，装满水倒置时不会出现渗漏问题，完全满足户外便携使用的密封要求。
