数控机床BT40换热刀具安装固定结构

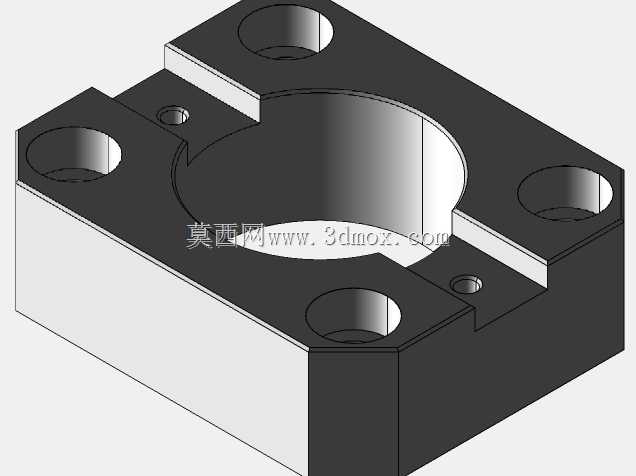

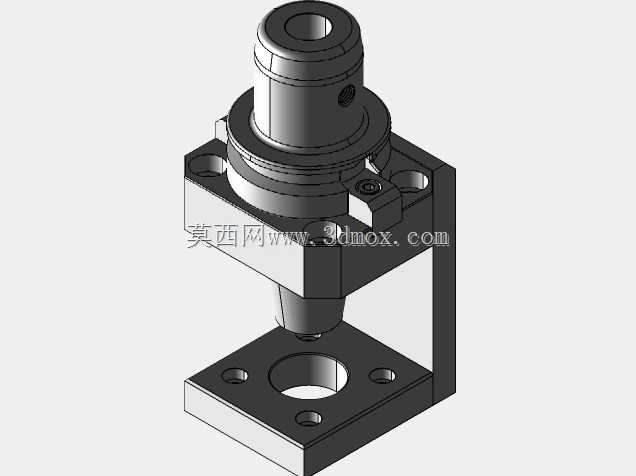

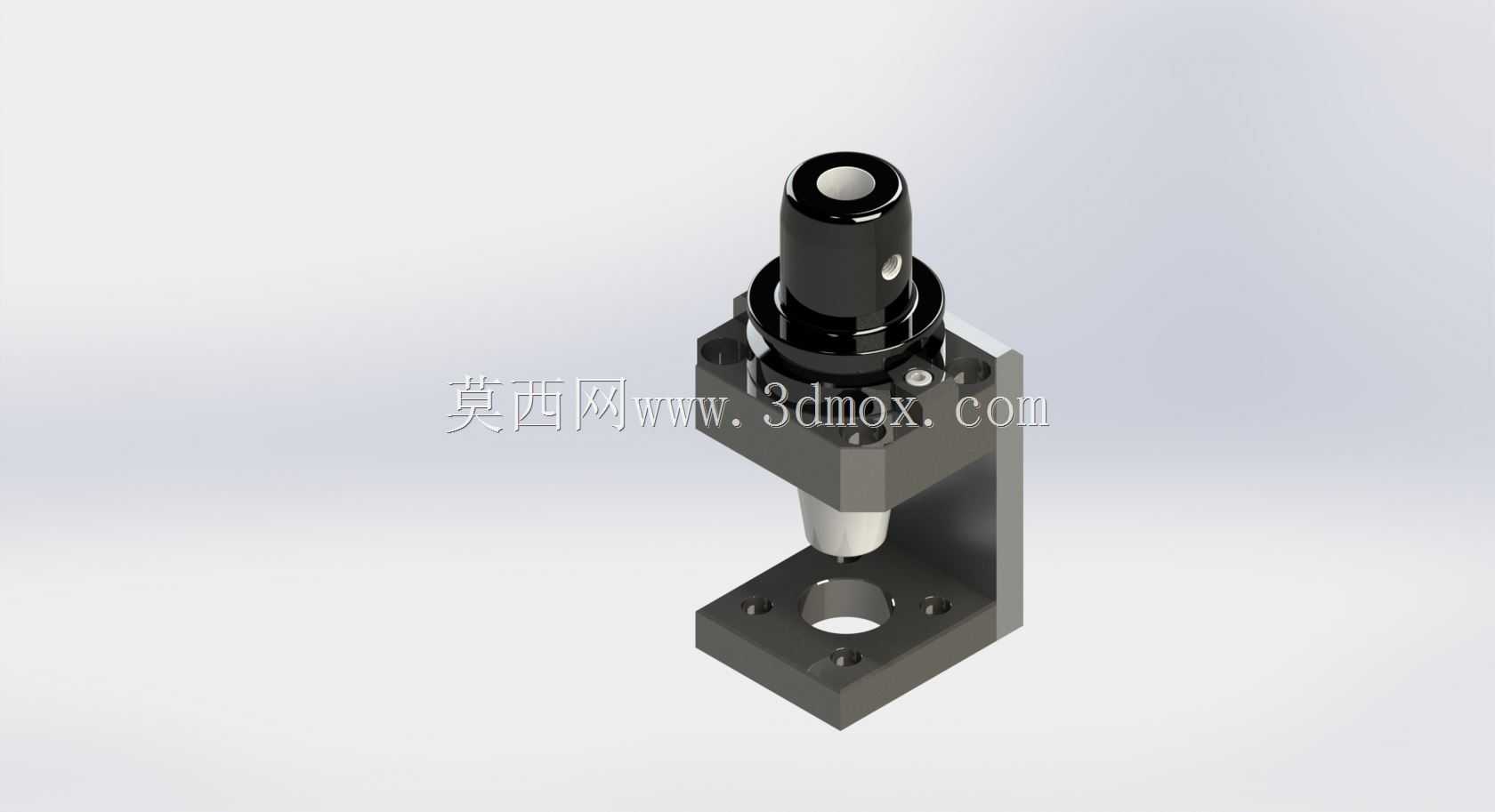

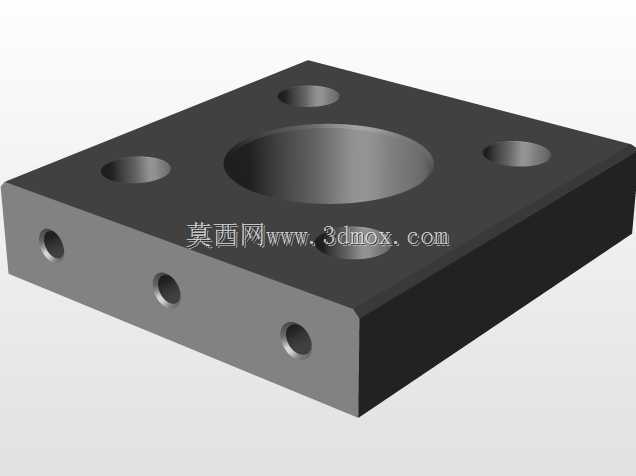

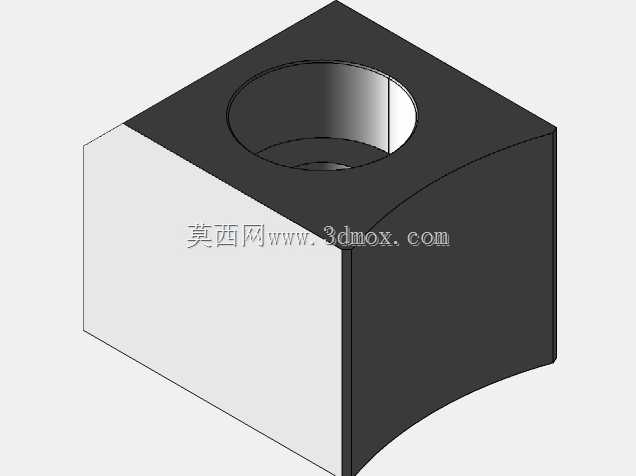

在立式数控铣床、加工中心的日常铣削作业场景中，BT40规格主轴的刀具换热换装是影响加工节拍的关键环节，这套结构正是针对车间现场快速换刀、刀具临时定位存放的需求设计，适配多数配置BT40主轴的通用数控铣削设备。从实际使用逻辑来看，该结构分为L型安装基座与BT40刀柄夹持位两个核心部分，L型基座采用直角一体式结构，底部安装面预留四个对称布置的沉头固定孔，可直接通过内六角螺栓锁紧在机床工作台侧方、刀库旁的辅助安装台面上，安装面的平面度公差控制在0.02mm以内，避免安装后出现夹持位偏斜，导致刀柄装入时出现卡滞、定位精度偏差的问题。基座竖直面的上方设置有与BT40刀柄锥度匹配的夹持定位孔，孔内做了表面淬硬处理，硬度达到HRC45-50，可承受刀柄反复插拔带来的磨损，长期使用也不会出现锥面拉伤、定位间隙变大的情况。竖直面与底面的垂直度公差控制在0.015mm/100mm范围内，保证刀柄装入后轴线与工作台面保持垂直，方便操作人员快速对准主轴锥孔完成换刀动作，减少换刀时的对位调整时间。基座下方还预留了避让通孔，当刀柄装入夹持位后，刀柄前端的拉钉、刀具部分可从该通孔穿出，不会与基座底面发生干涉，适配不同长度规格的BT40刀柄安装，不管是装夹短刃立铣刀的刀柄，还是装夹加长杆的长刀柄，都能稳定放置。设计过程中充分考虑了车间现场的使用工况，整体结构没有多余的复杂曲面，所有棱边都做了R2的倒角处理，避免操作人员换刀时被尖锐边角划伤，结构的壁厚设置在8-12mm区间，既保证了整体刚性，在频繁插拔刀柄时不会出现结构变形，又不会因为整体过于笨重增加安装负担。夹持位的侧面还设置了紧定螺钉孔，可根据使用需求加装锁紧螺钉，当刀柄装入后拧紧紧定螺钉，可避免设备运行过程中产生的振动导致刀柄从夹持位滑落，尤其适合设备旁固定放置、需要随设备移动的临时换刀工位使用。从安装边界来看，该结构整体占用的安装空间较小，不需要对现有机床的工作台、周边防护做额外改造，只要有平整的安装平面即可完成固定，适配多数中小型加工中心、数控铣床的现场布局，不会占用过多的工作台有效加工面积，也不会干扰机床的正常加工行程。在实际生产中，这套结构可以有效减少操作人员换刀时的刀柄拿取对位时间，避免刀柄随意放置导致的锥面磕碰、刀具刃口损坏问题，同时也能让机床旁的刀具摆放更加规整，符合车间5S管理的现场要求，对于小批量多品种加工、换刀频次较高的铣削加工场景，能够切实提升换刀效率，降低刀具意外损坏的概率。
