立式振动喷砂滚筒表面处理设备结构

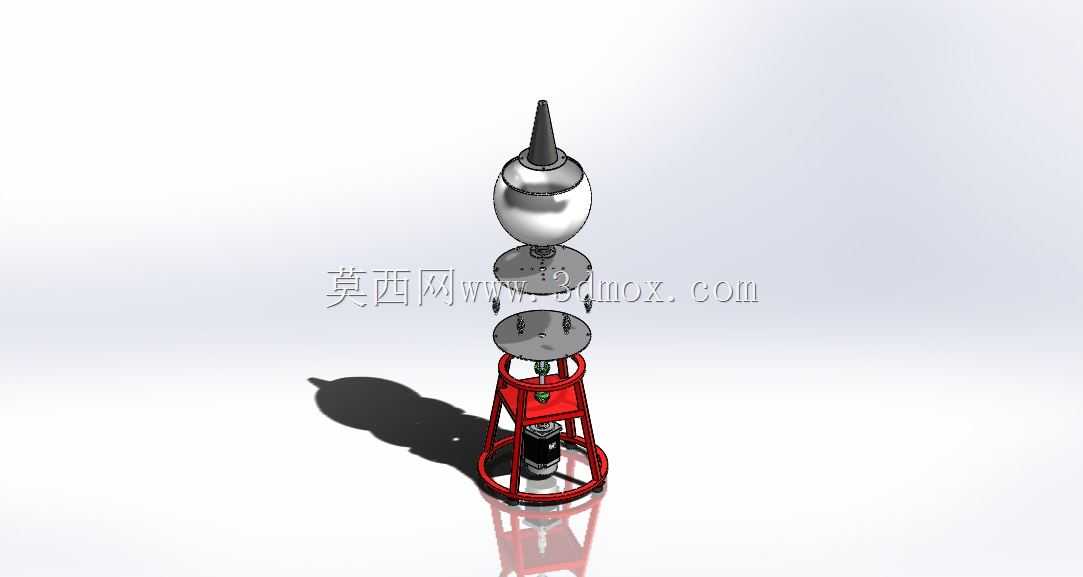

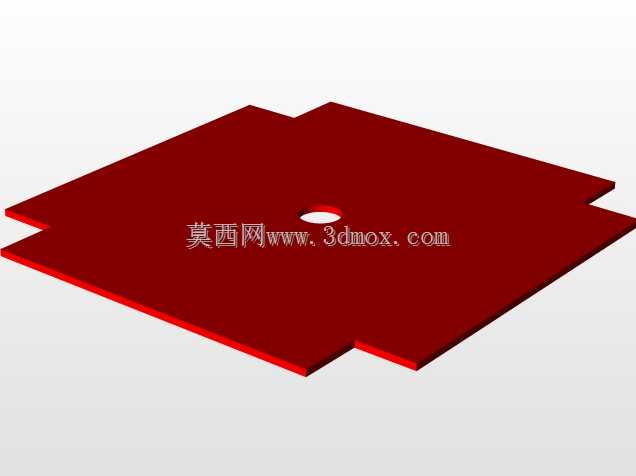

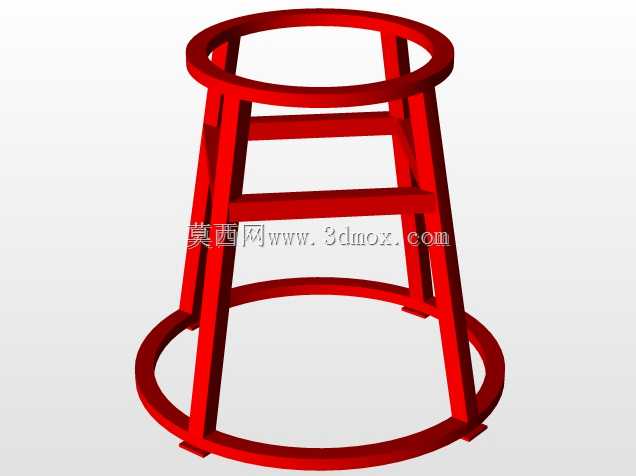

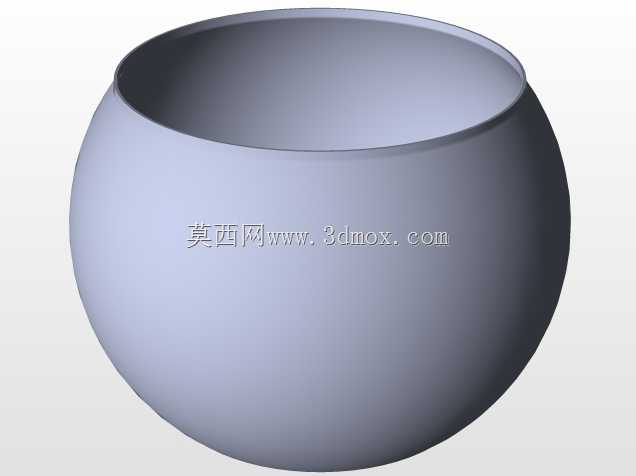

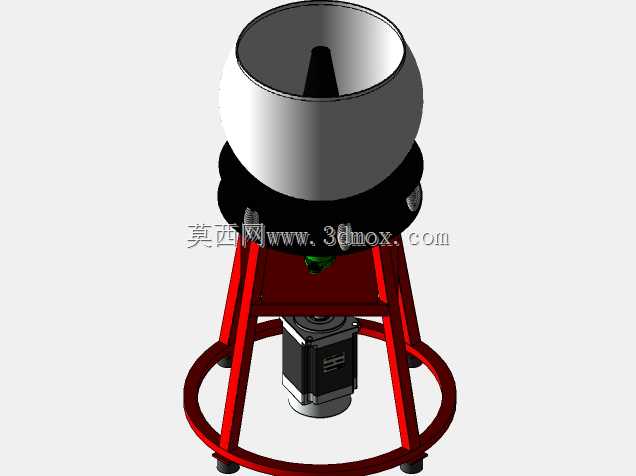

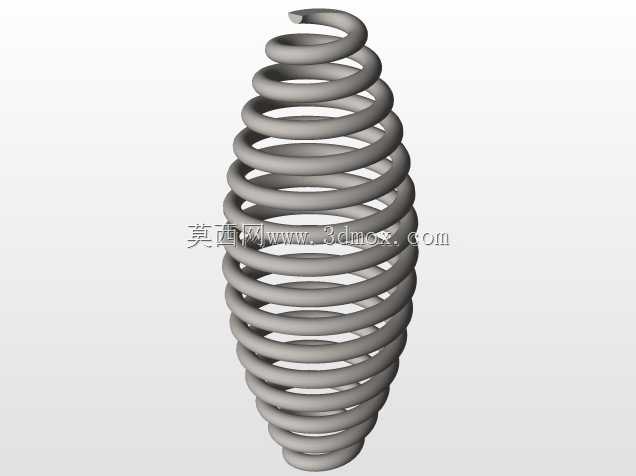

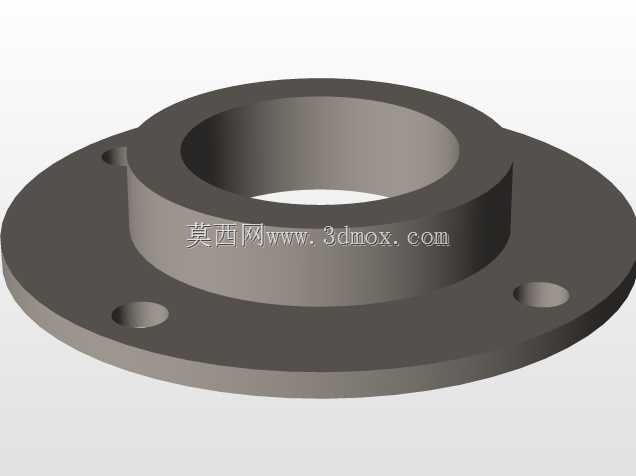

该立式振动滚筒设备主要面向小型五金件、异形冲压件、精密铸件的表面光整加工场景，在五金加工、精密铸造、小零件去毛刺工序中应用广泛，可完成工件表面喷砂、去氧化皮、倒圆角、光饰处理等作业，相比卧式滚筒设备，立式结构占地更小，上下料操作更符合人工操作的人机工程高度，无需额外搭建过高的操作平台。设备整体采用分层式设计思路，底部为振动驱动安装机架，采用三脚支撑框架结构，框架内部预留振动电机、偏心块调节机构的安装空间，支撑腿底部可加装减震垫，抵消设备运行时的径向振动，避免振动传递至安装地面影响周边工位作业。机架上方设置承料托盘，托盘边缘做翻边处理，防止加工过程中磨料、砂料飞溅外溢，托盘中心预留驱动轴连接位，与底部振动机构输出端刚性连接，保证振动扭矩稳定传递。托盘上方为球形加工腔体，腔体采用上下对开式分体结构，下半部分与托盘定位连接，上半部分可快速拆卸开合，方便批量工件的装填与加工完成后的取料作业，球形腔体的曲面设计可让内部工件与磨料在振动过程中形成均匀的螺旋翻滚轨迹，避免工件出现加工死角，保证所有工件表面处理效果一致。腔体顶部设置锥形导料出料口，加工完成后可通过调整振动参数，让腔体内的工件与磨料沿锥形导口有序排出，对接后续的分选工位。从安装边界来看，设备整体为立式同轴布局，最大外径集中在底部支撑框架位置，安装时仅需预留框架外径周边150mm的操作维护空间即可，无需额外预留侧面的大幅操作空间，高度方向上顶部出料口的高度适配常规的物料接料斗高度，可直接对接生产线的物料输送环节。设计过程中针对振动工况做了结构强化，所有连接部位均采用防松紧固件，腔体与托盘的连接位置设置减震密封垫，既避免磨料从连接缝隙漏出，也能缓冲振动带来的连接应力，延长设备整体使用寿命。设备运行时通过底部偏心块的转动产生高频微幅振动，带动腔体内的工件与磨料产生相对磨削运动，相比传统的人工喷砂处理，加工效率更高，工件表面处理的一致性更好，可适配不同材质的小型工件加工，仅需更换对应目数的磨料即可调整表面处理的粗糙度，满足不同工序的加工要求。
