反向传动同步扭曲正时带轮组结构

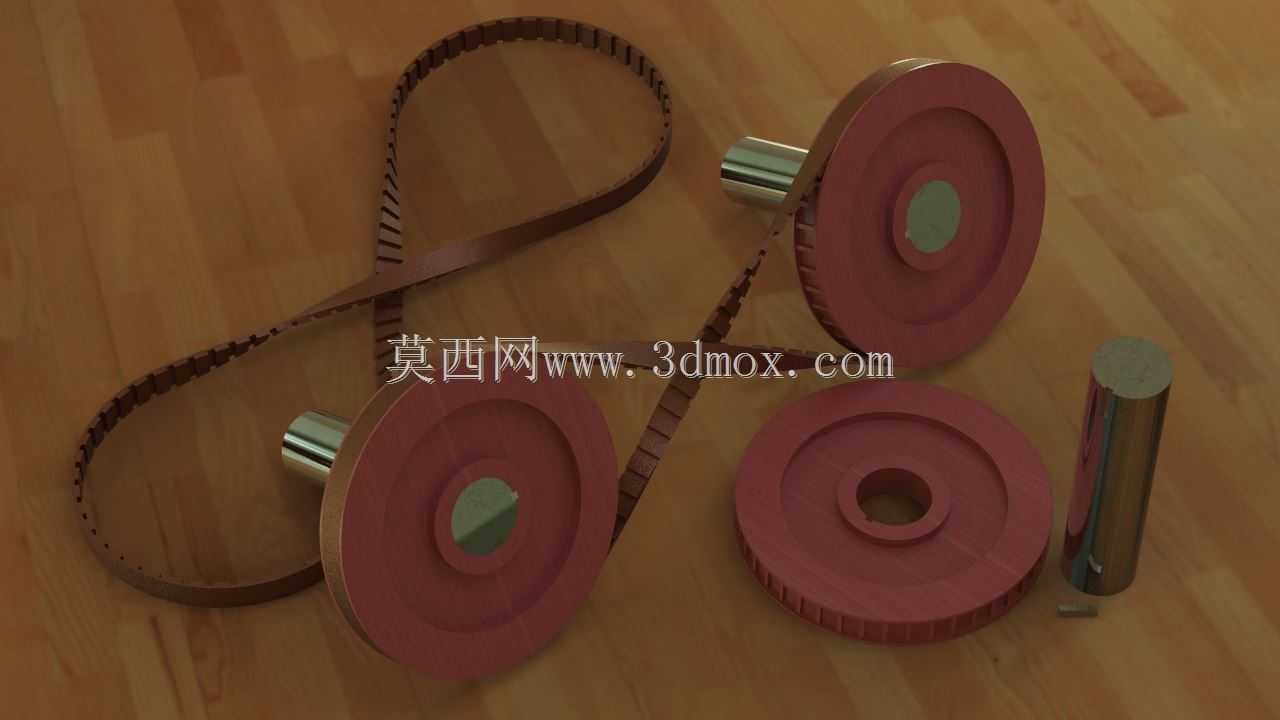

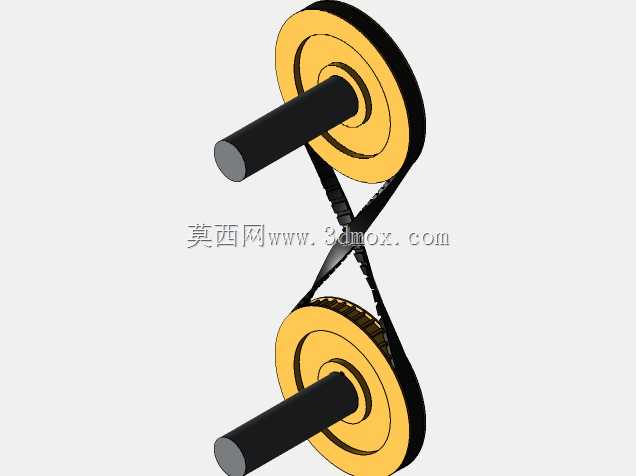

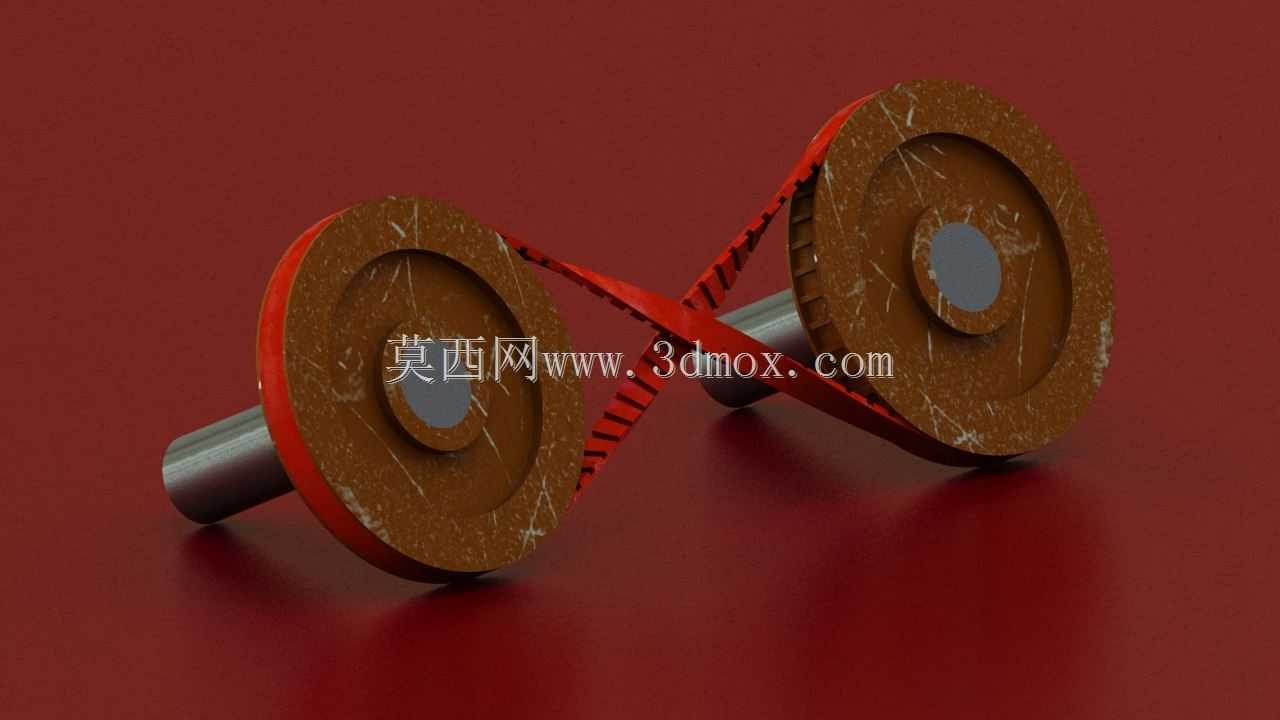

这套带同步滑轮的扭曲正时传动结构，核心作用是实现平行轴间的反向旋转动力传递，在常规带传动只能实现同向传动的场景下，无需额外增加中间惰轮即可完成转向切换，能有效压缩传动机构的整体安装空间。在轻工包装设备的进料辊组、小型输送线的对转夹送机构、纺织设备的导纱辊传动、3D打印设备的双向送料机构中，这类反向传动需求十分常见，以往多采用齿轮啮合反向或者增加惰轮压带的方案，齿轮啮合对安装中心距公差要求严苛，运行噪音大且无过载缓冲能力，增加惰轮则会额外增加张紧调节结构，提升整体装配复杂度，还会增加传动过程中的功率损耗。这套结构的设计思路，是利用正时皮带自身的可扭曲柔性特性，将皮带在两个带轮之间做180度扭向布置，皮带进入主动轮和从动轮时的齿面啮合方向相反，从而实现输出轴与输入轴的反向旋转，无需额外增加中间传动零件。设计过程中首先要核算带轮的节圆直径与中心距的匹配关系，扭曲段的皮带长度需要预留足够的扭曲余量，避免皮带扭曲后齿面应力集中导致的早期磨损，带轮的齿形采用通用的圆弧齿同步带轮廓，保证与皮带齿槽的啮合精度，降低传动过程中的回程间隙。三个带轮中两个为动力传递的主从动轮，第三个为张紧调节轮，张紧轮采用光面轮结构，布置在皮带的松边侧，可通过安装座的腰型孔调节张紧行程，补偿皮带长期运行后的拉伸量，保证传动过程中皮带不跳齿、不打滑。安装边界上，主从动轮的轴伸端采用标准圆柱轴配合平键的连接方式，轴径与带轮轮毂的配合公差取H7/k6过渡配合，保证传动过程中无相对窜动，带轮的端面跳动量控制在0.1mm以内，避免皮带运行过程中出现偏磨掉边的问题。扭曲布置的皮带在运行过程中，扭曲段的皮带弯曲半径不能小于皮带自身允许的最小弯曲半径，否则会大幅降低皮带的使用寿命，设计时需要根据所选皮带的型号核算最小中心距，避免中心距过小导致皮带扭曲应力过大。实际装配时需要注意皮带的安装方向，齿面必须完全贴合带轮的齿槽，不能出现翻齿、卡齿的情况，张紧轮的压紧力要调整到合适范围，压力过大会加剧皮带与带轮的磨损，压力过小则会出现传动打滑、传动比失准的问题。这类传动结构相比齿轮反向传动，运行噪音更低，自身具备一定的过载缓冲能力，当传动端出现过载卡滞时，皮带会出现轻微打滑，可保护后端的动力电机与传动零件不受冲击损坏，同时整体结构重量更轻，装配调试难度更低，适合在中低速、中小扭矩的反向传动场景中使用。
