带调节齿圈的螺旋弹簧减震结构

这款减震结构的设计，首先要匹配的是中小载荷的行走类设备悬架安装需求，不管是两轮代步车辆、小型非道路作业机械还是轻型代步载具的行走缓冲场景，都能适配对应的安装位。上端采用吊耳式铰接结构，下端同样是铰接安装位，这种两端铰接的设计，能在设备行驶过程中自适应悬架摆臂的角度变化，避免减震器承受额外的径向弯矩，延长核心阻尼部件的使用寿命。

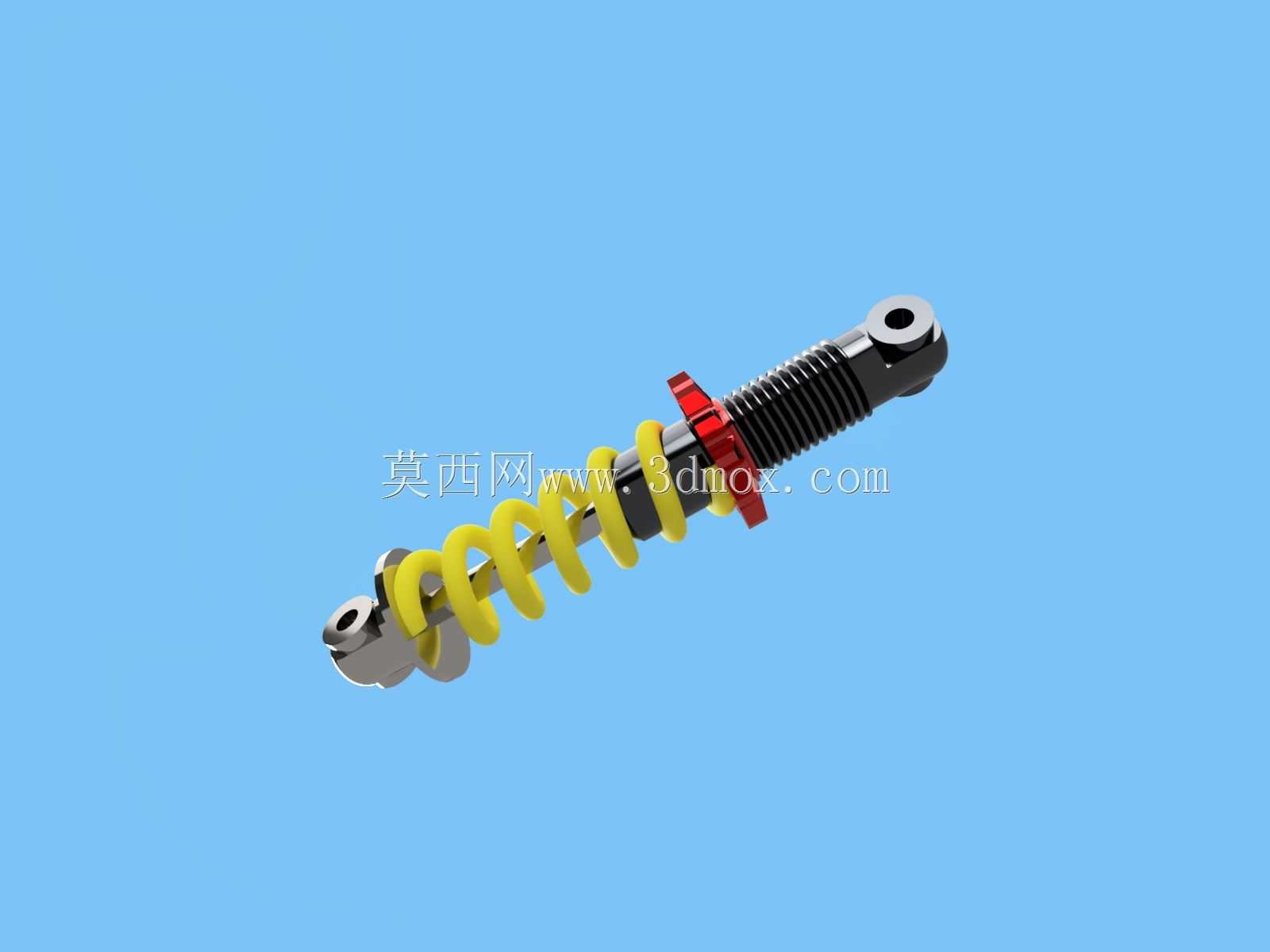

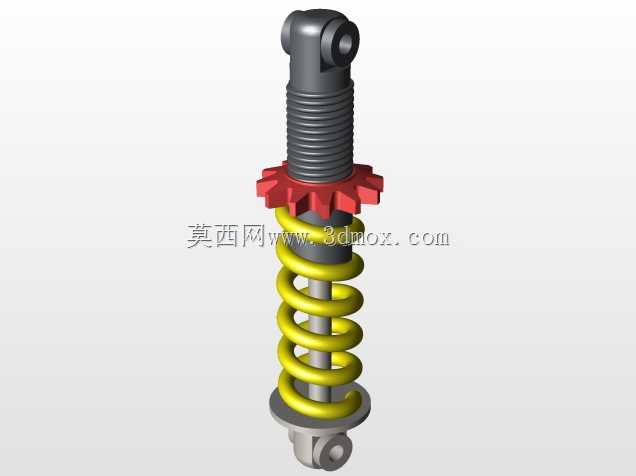

从功能实现逻辑来看，核心的阻尼杆部分承担往复运动的阻尼消耗作用，外部套置的黄色螺旋弹簧承担主要的承载与回弹复位作用，弹簧上端设置的红色齿圈是预紧力调节结构，通过旋转齿圈可以改变弹簧的初始压缩量，以此适配不同载荷下的悬架软硬需求，比如单人骑行、载物行驶的不同工况，都可以通过调整这个齿圈的位置来获得合适的缓冲刚度，避免出现弹簧过硬颠簸明显、过软打底触底的问题。

设计过程中首先要确认的是安装边界尺寸，所有尺寸均以毫米为单位标注，上端吊耳的铰接孔中心到下端铰接孔中心的自由长度，是选型时首先要核对的参数，要匹配悬架的最大跳动行程，保证减震器在最大压缩状态下不会出现弹簧并圈、阻尼杆触底的情况，最大拉伸状态下不会超出阻尼杆的有效伸出长度，避免拉脱损坏。弹簧的线径、中径、有效圈数都是经过刚度匹配计算的，要和阻尼杆的阻尼系数形成匹配，避免出现弹簧回弹速度过快导致的弹跳、或者阻尼过大导致的缓冲生硬问题。

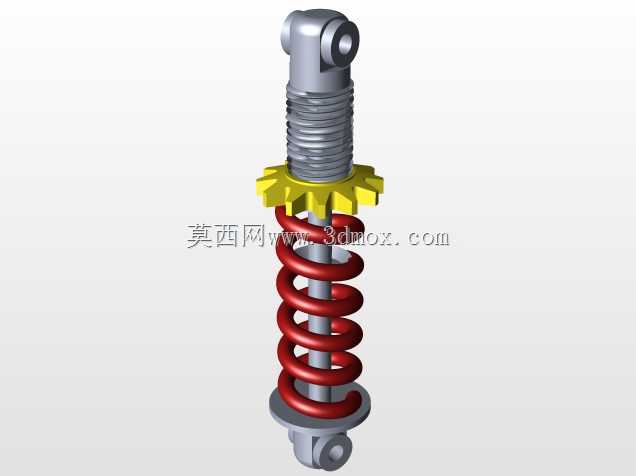

外形结构上，阻尼杆上端的防尘罩采用波纹式结构，能在阻尼杆往复伸缩的时候始终包覆杆体，避免路面的泥沙、灰尘附着在杆体表面划伤密封件，造成阻尼油泄漏失效。下端的弹簧承托盘采用翻边结构，能牢牢卡住弹簧的下端圈，避免弹簧在往复压缩过程中出现径向移位。齿圈的外齿设计是为了方便使用专用工具卡持旋转，调节预紧力的时候不需要完全拆卸减震结构，在车身上就能完成调整操作，降低维护调整的难度。

在实际应用场景中，这类减震结构除了行走设备的悬架使用，也可以适配在小型工业设备的隔振安装位，比如有持续振动的小型加工设备、动力单元的支撑隔振，通过调整弹簧预紧力匹配设备的自重，能有效降低振动向安装基座的传递，减少振动带来的紧固件松动、设备精度下降问题。建模过程中要注意弹簧的并圈处理、阻尼杆和防尘罩的同轴度约束，还有调节齿圈和阻尼杆外螺纹的配合间隙，既要保证齿圈能顺畅旋转调节，又不能出现过大的径向旷量，避免行驶过程中齿圈出现异响或者自行移位。
