立式杆座配合式机械夹持定位工装结构

项目分类:3D模型 发布时间:2021-10-07 ID:296698

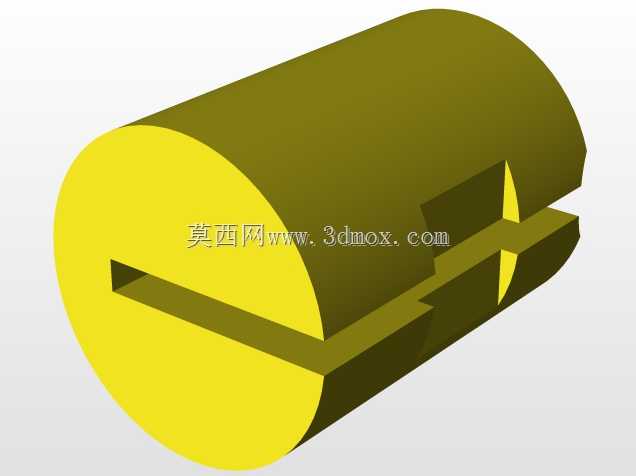

  • 立式杆座配合式机械夹持定位工装结构

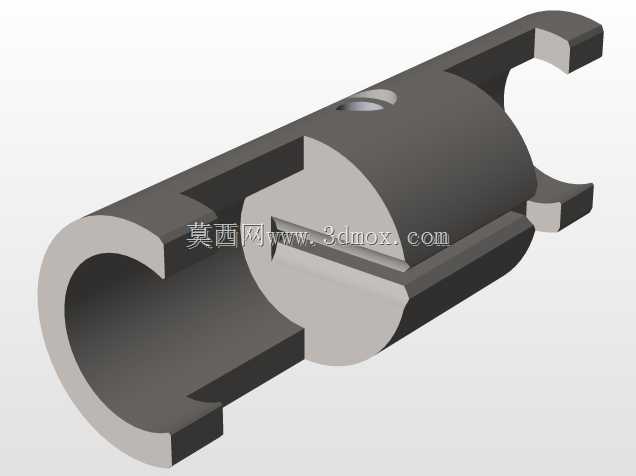

  • 立式杆座配合式机械夹持定位工装结构
  • 立式杆座配合式机械夹持定位工装结构
  • 立式杆座配合式机械夹持定位工装结构
  • 立式杆座配合式机械夹持定位工装结构
  • 立式杆座配合式机械夹持定位工装结构
  • 立式杆座配合式机械夹持定位工装结构

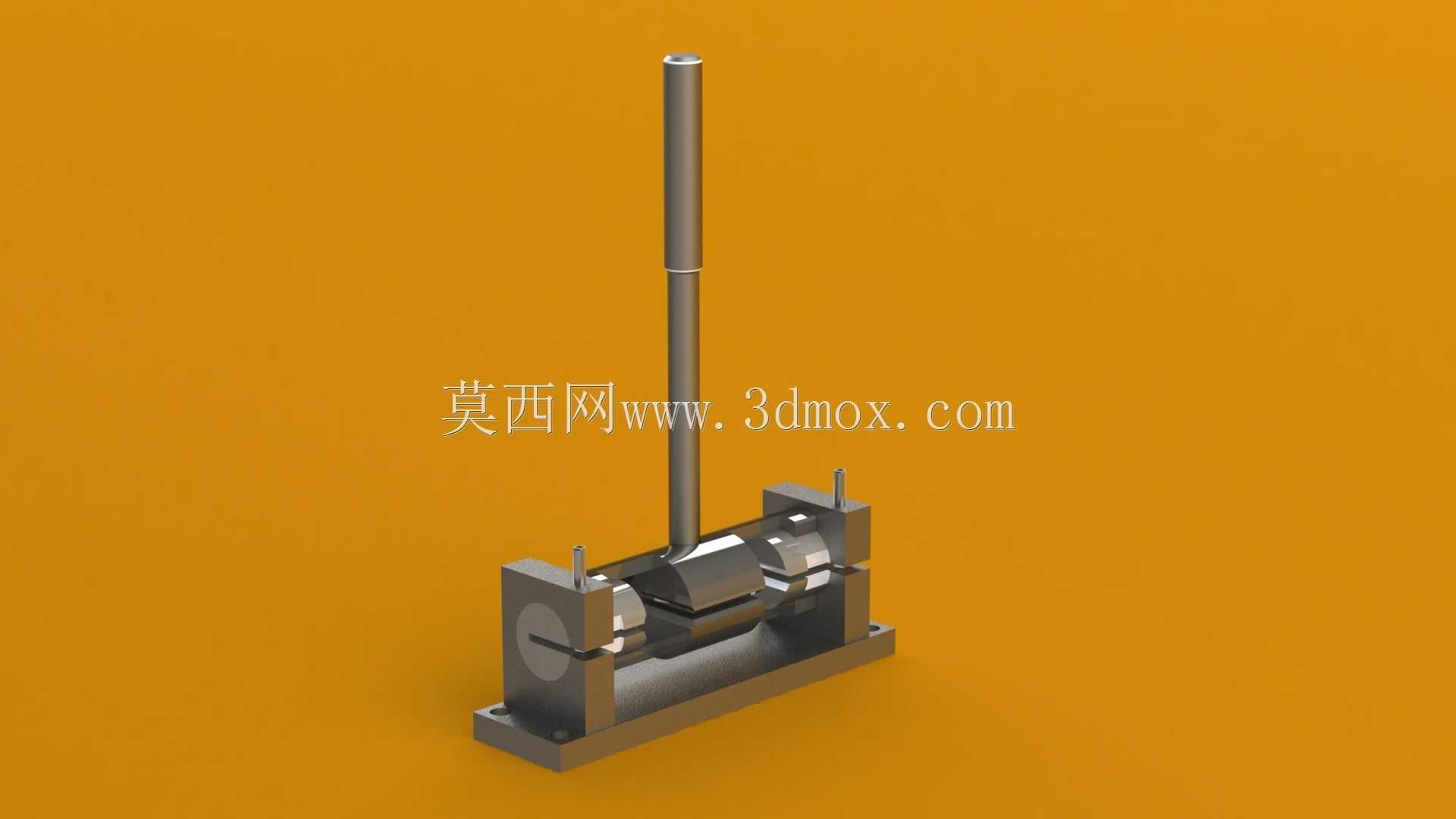

这套夹持定位工装主要面向小尺寸轴类、套类零件的精密装夹场景,常见于小型零件的铣削加工工位、部件压装工序以及尺寸检测工位,能够替代通用台钳完成同轴度要求更高的零件固定作业,避免通用夹具装夹时出现的零件偏斜、夹伤表面的问题。从结构设计来看,整体采用卧式基座搭配立式导向压杆的布局,底部的一体式安装基座预留了四个沉头安装孔,可直接固定在机床工作台、检测平台或者流水线工位的安装板上,安装孔的孔距按照常规工装安装的通用间距设计,不需要额外加工转接板就能完成固定,基座的底面做了0.02mm平面度的精加工处理,安装后不会出现翘曲晃动的情况。两侧的夹持座采用对称式V型槽设计,V型槽的夹角为90度,能够适配一定直径范围内的圆柱类零件,装夹时零件的轴线自动与V型槽的对称中心重合,不需要反复找正就能保证零件的同轴度定位精度,夹持座的侧面设置了锁紧顶丝,当零件放入V型槽后,拧紧顶丝就能完成零件的径向固定,顶丝的端部镶嵌了尼龙垫块,不会夹伤零件的加工表面。中间位置的立式压杆采用圆柱导向结构,压杆与基座上的导向套采用H7/h6的间隙配合,压杆上下滑动时没有卡滞、偏摆的问题,压杆的下端面做了圆弧过渡处理,压下时能够贴合零件的上表面,完成零件的轴向压紧,避免零件在加工或者检测过程中出现轴向窜动,压杆的上部设置了锁紧套,当压杆下压到指定位置后,拧紧锁紧套就能固定压杆的位置,不需要持续施加下压力。整套结构的外形尺寸紧凑,整体长度不超过200mm,宽度不超过80mm,立式压杆完全升起后的总高度不超过280mm,不会占用过多的工位空间,也不会和加工设备的主轴、检测探头出现运动干涉。在实际使用过程中,操作人员只需要将待加工或者待检测的圆柱零件放入两侧V型槽,调整好零件的轴向位置后,先拧紧两侧的顶丝完成径向固定,再压下立式压杆贴合零件上表面,锁紧压杆的锁紧套就能完成全部装夹动作,整个装夹过程不超过30秒,能够大幅提升小批量零件加工、检测的装夹效率。结构上所有的运动配合面都设计了润滑油槽,日常维护时只需要定期在导向套、V型槽的滑动面涂抹少量润滑脂,就能保证长期使用的精度稳定性,夹持座、压杆这些易磨损部件都采用了模块化设计,出现磨损后只需要单独更换对应部件,不需要更换整套工装,能够降低长期使用的维护成本。
