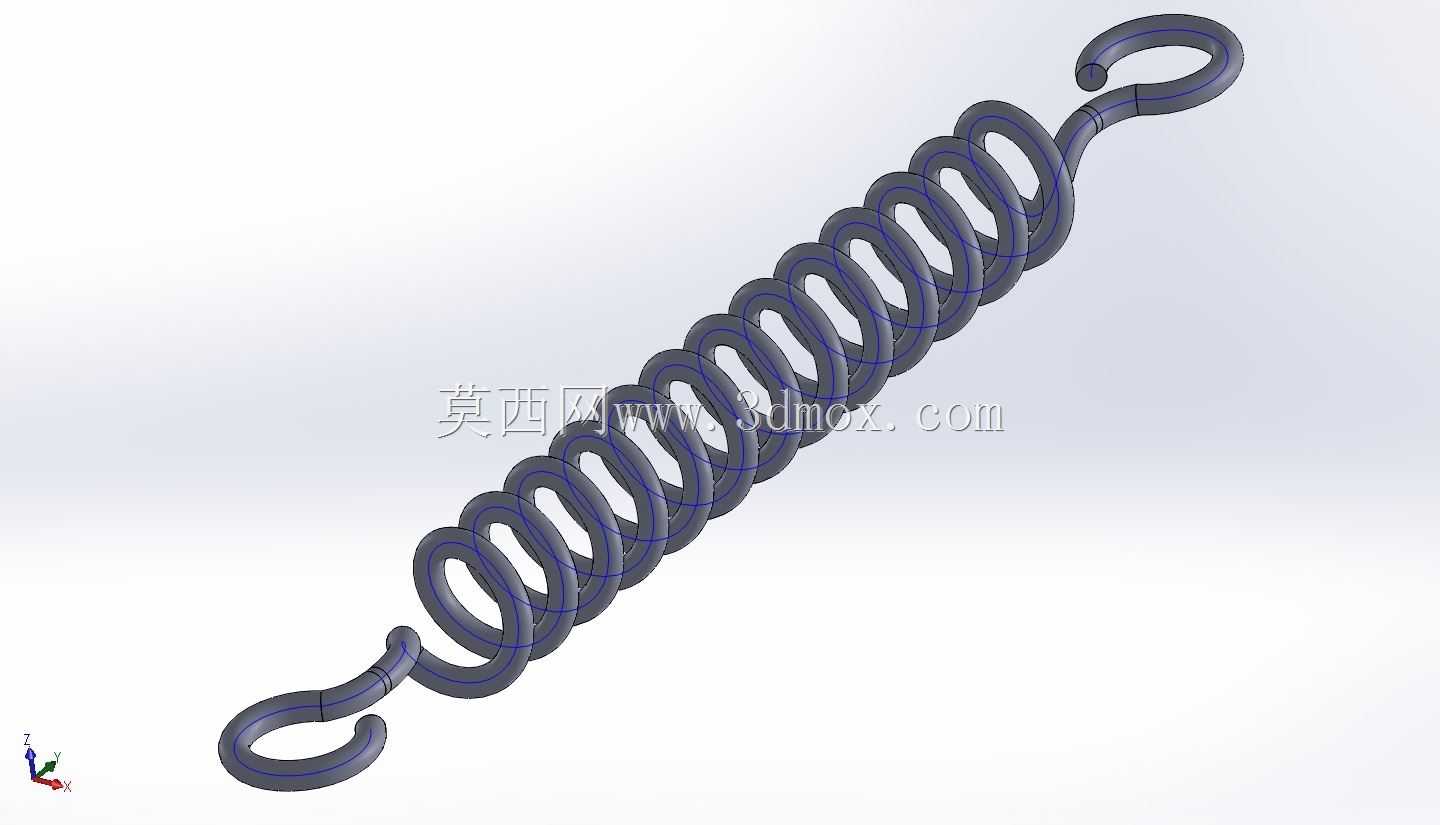

带挂钩式扭力弹簧三维结构设计

这类带双挂钩的扭力弹簧，在日常机械结构里的应用场景非常广泛，小到日用五金的夹类结构、电器开关的复位组件，大到工业设备的扭力复位机构、工装夹具的回弹结构，都能见到这类零件的身影。它的核心作用是在绕弹簧轴线的扭转方向提供弹性复位力，和常见的拉压弹簧受力方向完全不同，设计时首先要明确的是安装空间的边界约束：两端挂钩的弯折角度直接决定了初始安装预扭角，而簧圈的外径、自由长度则要匹配安装位的腔体尺寸，避免工作过程中簧圈和周边结构发生剐蹭干涉。从结构设计逻辑来看，这类弹簧的簧圈部分采用等节距螺旋排布，工作时簧圈之间会预留微小间隙，避免扭转受力时相邻簧圈摩擦产生额外阻尼，影响扭力输出的线性度。两端的挂钩采用和簧体同直径的簧丝弯折成型，弯折处做了圆弧过渡处理，避免应力集中导致的疲劳断裂——这一点在实际选型建模时很容易被忽略，很多新手建模时直接做直角弯折，实际生产出来的零件在反复扭转后很容易在弯折位置开裂。建模过程中要注意簧丝的扫描路径连续性，螺旋段和两端挂钩的过渡段要保证曲率平滑，不能出现硬拐点，否则后续做有限元应力分析时会在拐点位置出现不符合实际的应力集中极值，误导结构校核结果。实际应用中，这类弹簧的安装通常是将簧圈套在定位销轴上，两端挂钩分别卡入两个相对转动部件的卡槽内，当两个部件发生相对转动时，弹簧被扭转储存弹性势能，外力撤销后即可带动部件复位。设计时需要根据工作行程计算所需的扭转刚度，匹配对应的簧丝直径、簧圈中径、有效圈数，同时要校核最大扭转角度下的簧丝切应力是否在材料许用应力范围内，常用的弹簧钢材质在常温工况下能满足百万次级别的疲劳寿命要求，如果是腐蚀环境则要更换为不锈钢材质，对应的刚度参数也要根据材料切变模量重新计算。另外要注意安装时的预扭角度设置，通常会预留10%-15%的总行程作为预扭量，避免零部件装配间隙导致的复位空程，保证机构复位动作的精准性。
