剪叉式升降支撑机构三维结构设计

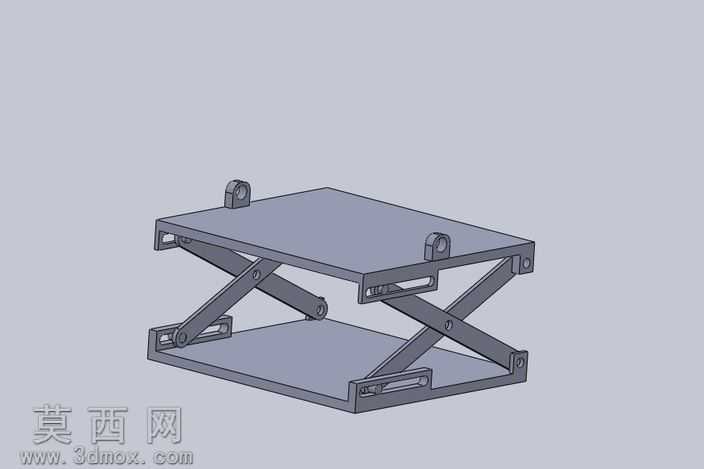

本作品为剪叉式升降支撑机构的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先逐一完成各个组成零件的特征建模，再通过配合约束完成整体机构的虚拟装配，完整还原了剪式升降结构的运动逻辑与结构细节。建模阶段首先对上下两层承载平台进行特征构建，平台主体采用薄板拉伸特征生成，在平台对应位置预留铰接安装座、滑动导槽的结构特征，安装座处通过凸台拉伸与孔特征完成铰接孔的精准定位，导槽结构采用切除拉伸特征生成，确保剪臂端部的滑动副能够沿导槽完成预设行程的位移，平台边角处的吊装环结构采用扫描特征完成圆弧轮廓的构建，还原了实物的吊装接口细节。交叉布置的剪臂构件采用钣金与实体结合的建模方式，臂身主体通过拉伸生成等厚度的长条结构，臂身两端分别设置铰接孔与滑动滚轮安装位，中间交叉位置的铰接轴孔采用同轴心配合约束，确保两组剪臂能够绕中心铰接点完成相对转动，实现剪叉结构的开合动作。底部与顶部剪臂的端部分别对应铰接在上下平台的固定安装座与滑动导槽内，通过合理的配合约束预留运动间隙，避免虚拟装配下出现运动干涉问题。材质渲染阶段，整体结构赋予哑光金属钢材材质，调整材质的粗糙度与金属度参数，还原普通碳素结构钢的哑光质感，铰接轴部位略微提升材质反光度，区分销轴与臂身的材质差异，渲染背景采用素色浅灰背景，搭配统一方向的环境光源，清晰呈现机构的结构层次与装配关系，避免多余光影遮挡结构细节。该剪式机构的设计核心是利用交叉臂的转动开合实现上下平台的垂直升降，通过多组铰接副与滑动副的配合，将水平方向的位移转化为垂直方向的顶升行程，结构紧凑承载稳定性强，在建模过程中反复校核各铰接点的运动行程，确保机构升至最高位置与降至最低位置时均无结构干涉，各滑动副的行程长度匹配剪臂的转动角度，能够实现平稳的升降传动效果，整体结构无冗余设计，所有构件均服务于升降传动的功能需求，铰接点的位置布局经过参数化调整，保证升降过程中平台始终保持水平状态，不会出现偏斜卡顿的问题，完整呈现了剪式升降机构的经典结构原理与设计细节。
