大功率火箭尾翼连接单元结构设计

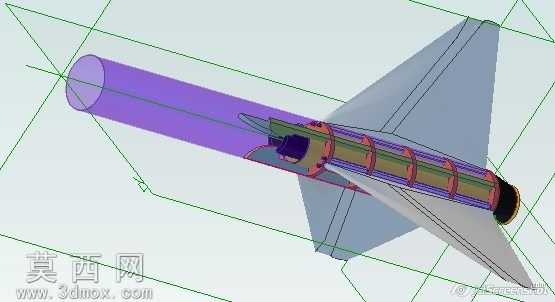

本作品为大功率火箭尾翼连接单元的三维结构设计，建模阶段依托参数化三维设计软件完成全零件的特征构建，首先针对火箭主体的圆柱形动力舱段建立基准轴与基准面，完成54毫米口径RMS引擎安装腔的同轴度约束，确保动力段与箭体的装配公差控制在合理范围内。尾翼部分采用对称式翼面布局，四片后掠翼通过一体化连接箍与箭体承力段固定，建模时对翼根的连接榫头做了圆角过渡处理，避免高过载工况下的应力集中问题。渲染阶段针对不同部件赋予差异化材质：箭体动力舱外壳采用哑光紫色航空铝合金材质，设置低粗糙度的金属质感参数，还原轻量化合金的表面特性；内部承力骨架采用棕褐色高强度复合材料材质，添加细微的纤维纹理贴图，体现结构件的力学性能属性；尾翼翼面采用浅灰色航空蒙皮材质，设置半哑光的表面反射效果，模拟高空高速飞行下的气动表面状态；引擎喷口部位采用耐高温黑色陶瓷涂层材质，添加轻微的灼烧纹理细节，提升模型的真实感。结构设计上充分考虑极端工况需求，针对超过9g的极端加速度工况，在连接箍与箭体的接触位置设计了多道环形加强筋，沿箭体轴向均匀排布，每道加强筋的厚度与高度经过参数化迭代优化，在保证结构强度的前提下尽可能降低整体重量；针对超过2.5马赫的超音速飞行工况，尾翼的后掠角度经过气动适配调整，翼型采用薄对称翼型，翼尖做了切尖处理，降低超音速飞行时的波阻影响，同时翼面与连接箍的安装位置设置了定位销孔，保证装配时的翼面角度精度，避免气动不对称带来的飞行偏差。设计过程中先完成整体骨架的布局建模，再拆分各个子零件进行细节设计，所有零件之间采用贴合、同轴、对齐等完整装配约束，可实现无干涉的虚拟装配验证，同时预留了引擎安装、点火线路走线的空腔结构，确保整体结构既满足力学性能要求，也符合实际火箭部件的功能逻辑，整体模型的线框基准完整，可直接用于后续的工程图导出、气动仿真分析或者3D打印验证。
