小轮廓SSOP28封装IC芯片三维建模作品

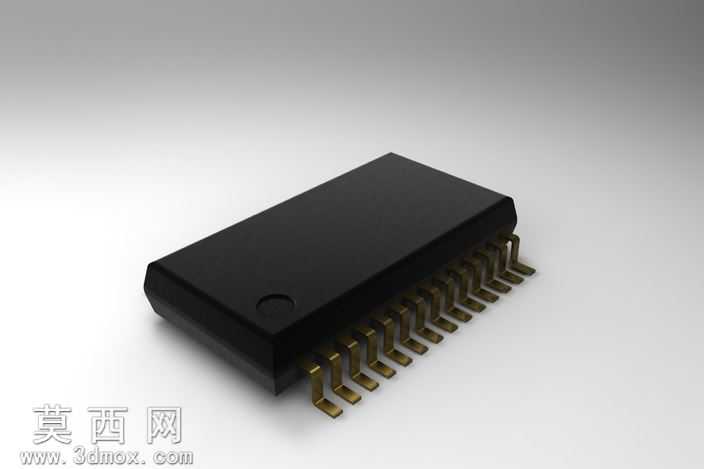

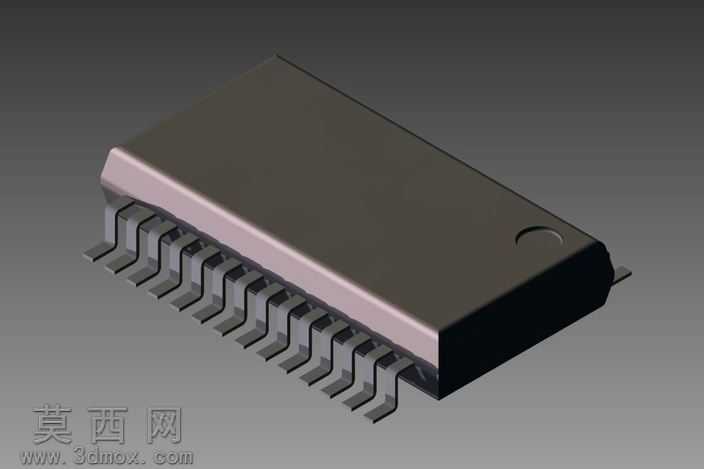

本作品为小轮廓SSOP28封装集成电路芯片的三维建模成果，建模过程围绕贴片式IC的真实工业尺寸与结构特征展开，首先通过查阅官方封装规格手册获取精准的外形参数，包括塑封本体的长宽高尺寸、引脚间距、引脚伸出长度、引脚弯折弧度以及本体定位标记的位置尺寸，确保模型的尺寸精度完全符合工业生产的实际标准。建模阶段先构建塑封主体部分，采用实体拉伸结合倒角命令处理本体的边角过渡，还原量产IC塑封外壳的圆润边缘特征，同时在本体一角制作圆形定位凹点，对应真实芯片的引脚1识别标记，凹点的深度与直径严格参照实物比例设置，避免出现比例失真问题。引脚部分采用阵列式建模思路，先绘制单个引脚的截面轮廓，通过扫掠命令生成单个引脚的弯折形态，还原鸥翼型引脚的两次弯折结构，包括与塑封本体连接的固定段、向外延伸的水平段以及底部焊接的平直段，引脚表面的金属质感通过材质参数调整实现，设置带有轻微磨砂质感的金属材质，还原镀锡引脚的真实视觉效果，同时添加细微的表面粗糙度参数，避免金属材质过于光滑产生塑料感。渲染阶段采用柔和的影棚布光方案，主光源从侧上方45度角照射，突出塑封本体的哑光黑质感与引脚的金属反光层次，辅助光源补充暗部细节，避免本体底部与引脚衔接处出现死黑区域，背景采用渐变浅灰色调，将视觉焦点集中在芯片模型本身，同时添加柔和的地面阴影，增强模型的空间立体感。设计过程中重点还原SSOP封装的紧凑结构特征，相较于传统SOP封装，该型号的引脚间距更小、本体厚度更薄，建模时刻意控制了塑封本体的壁厚与引脚的粗细比例，还原小轮廓封装轻薄小巧的特点，所有结构均采用可编辑的参数化特征构建，方便后续根据不同厂商的封装尺寸进行快速调整，可用于PCB布局演示、电子设备结构装配验证、教学演示等多个场景，模型的结构拆分清晰，塑封本体与引脚为独立实体，可单独赋予材质或进行结构剖切展示，满足不同使用场景下的展示与应用需求。
