金属铰链连续冲压成型模具结构展示

这套结构针对长条状金属铰链零件的连续冲压工序设计，覆盖家电柜门、工业机柜、民用门窗等场景的铰链配件量产需求，这类铰链作为转动连接核心部件，需要同时满足反复开合的抗疲劳强度、装配后的同轴度精度、安装孔位的位置公差要求，传统单工序模生产需要多台设备依次完成冲裁、弯曲、成型工序，工件多次定位带来的累积误差会直接影响铰链的装配适配性，连续级进模的结构形式刚好能解决这类长条薄壁五金件的量产精度问题。

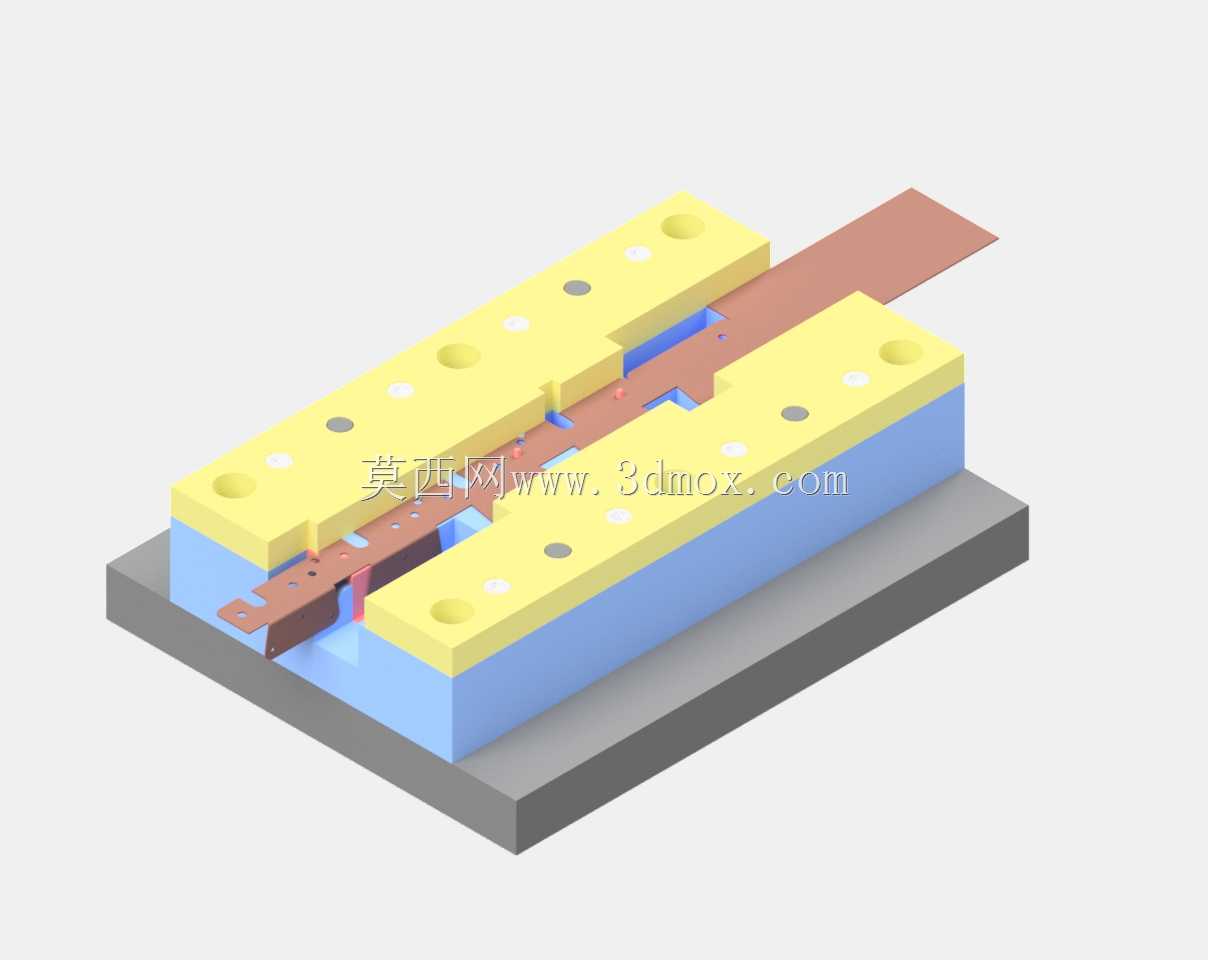

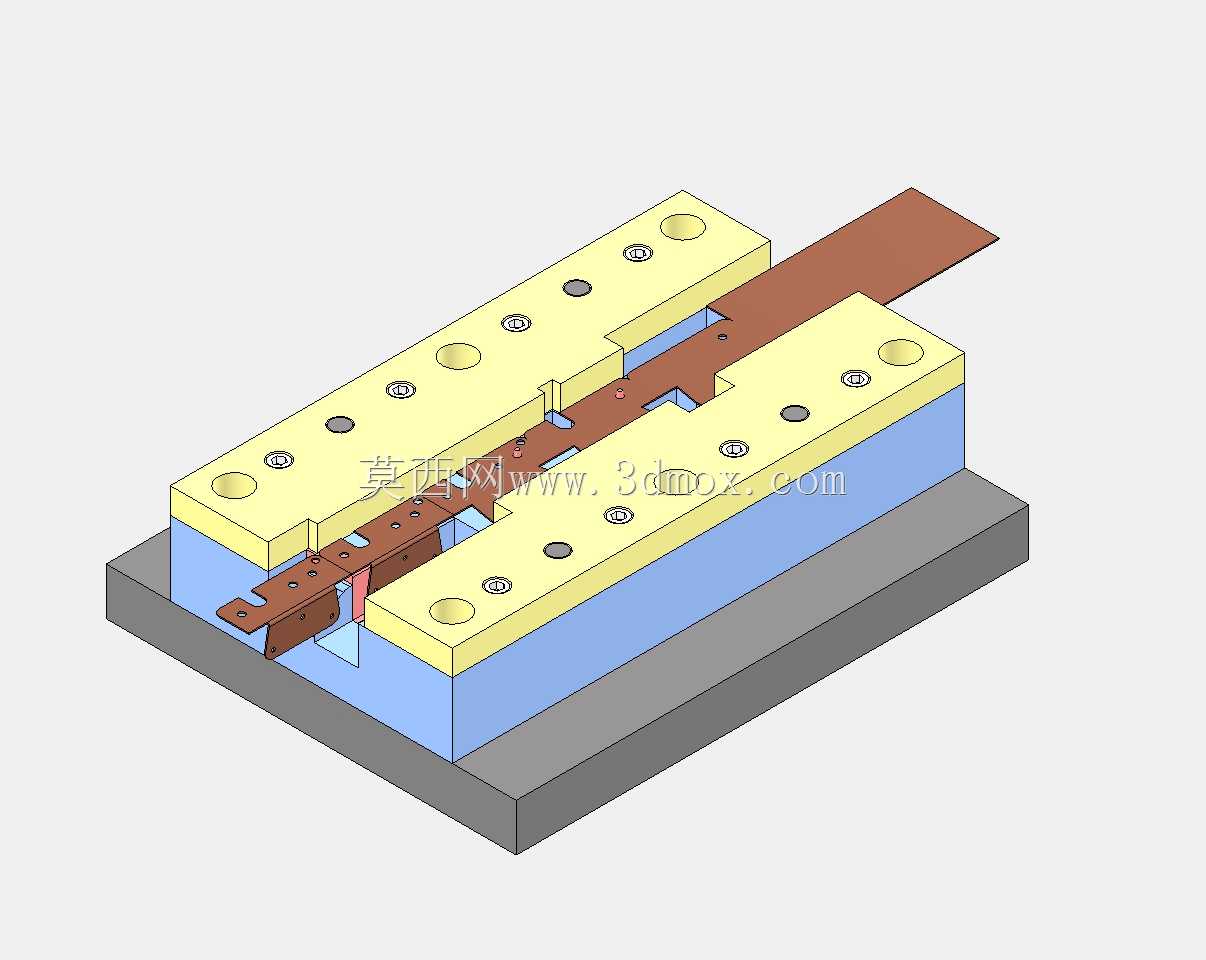

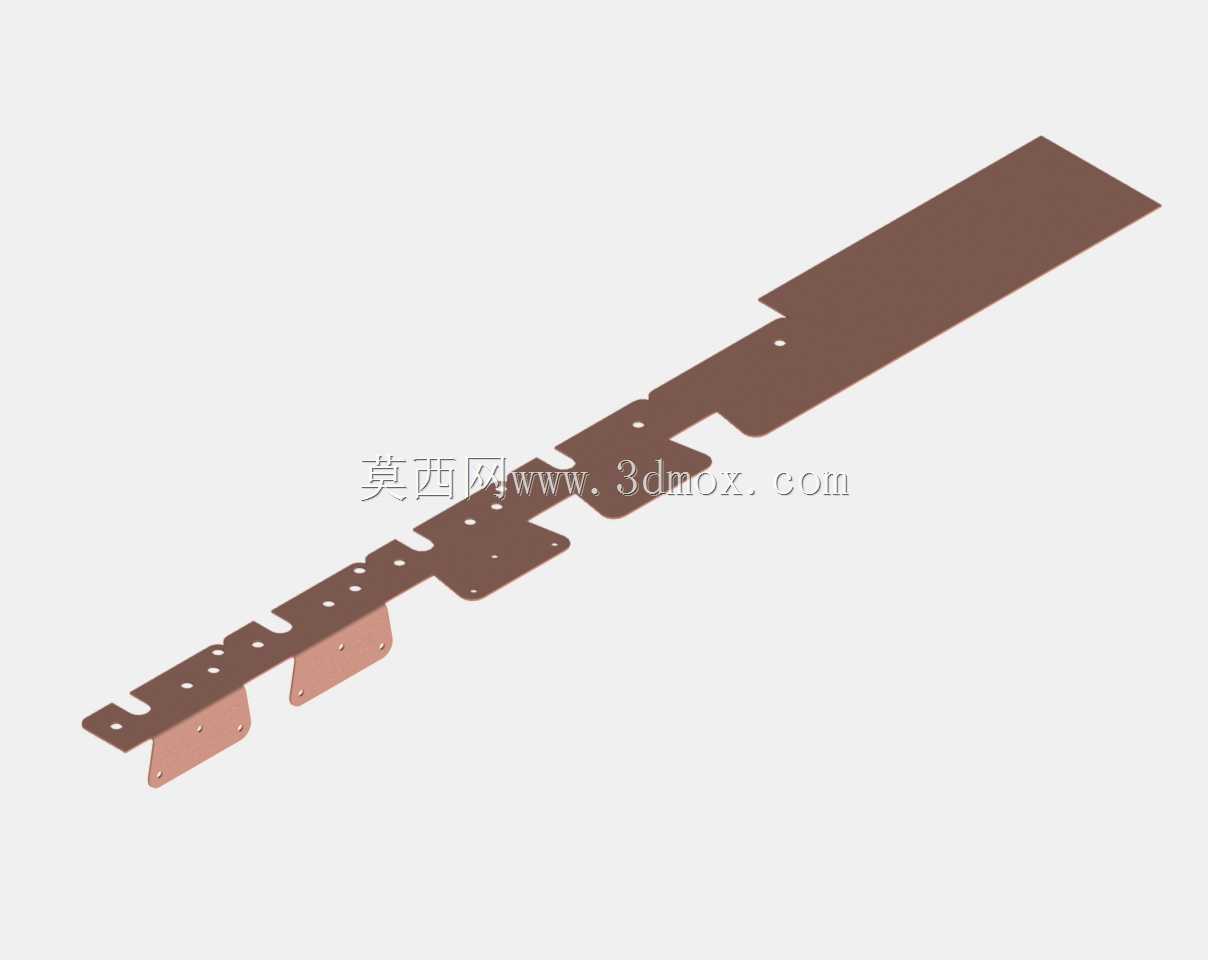

整套模具采用正装式多工位级进布局，沿料带送进方向依次排布冲导正孔、冲裁外形余料、预弯铰链卷圆部位、终成型、侧刃切断分离的工位，料带依靠初始导正销和各工位的定位钉实现步距精准控制，避免送料偏移带来的孔位错位问题。模架采用标准四导柱滚珠导向结构，上下模合模时的导向精度可以控制在0.02mm以内，保证凸凹模的配合间隙均匀，延长模具刃口的使用寿命，针对铰链零件上的多个安装孔，工位排布时将冲孔工序放在成型工序之前，避免成型后材料形变导致孔位偏移。

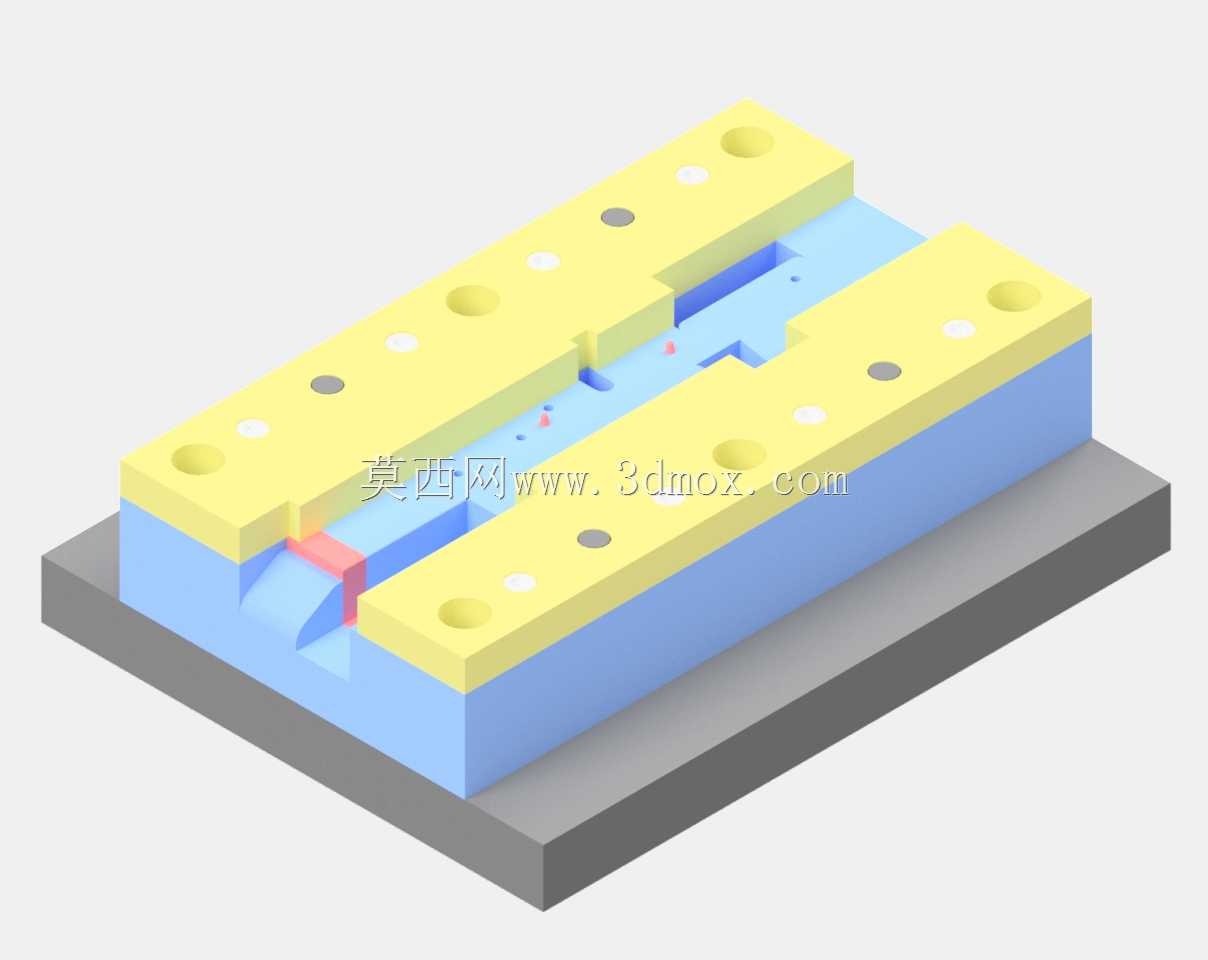

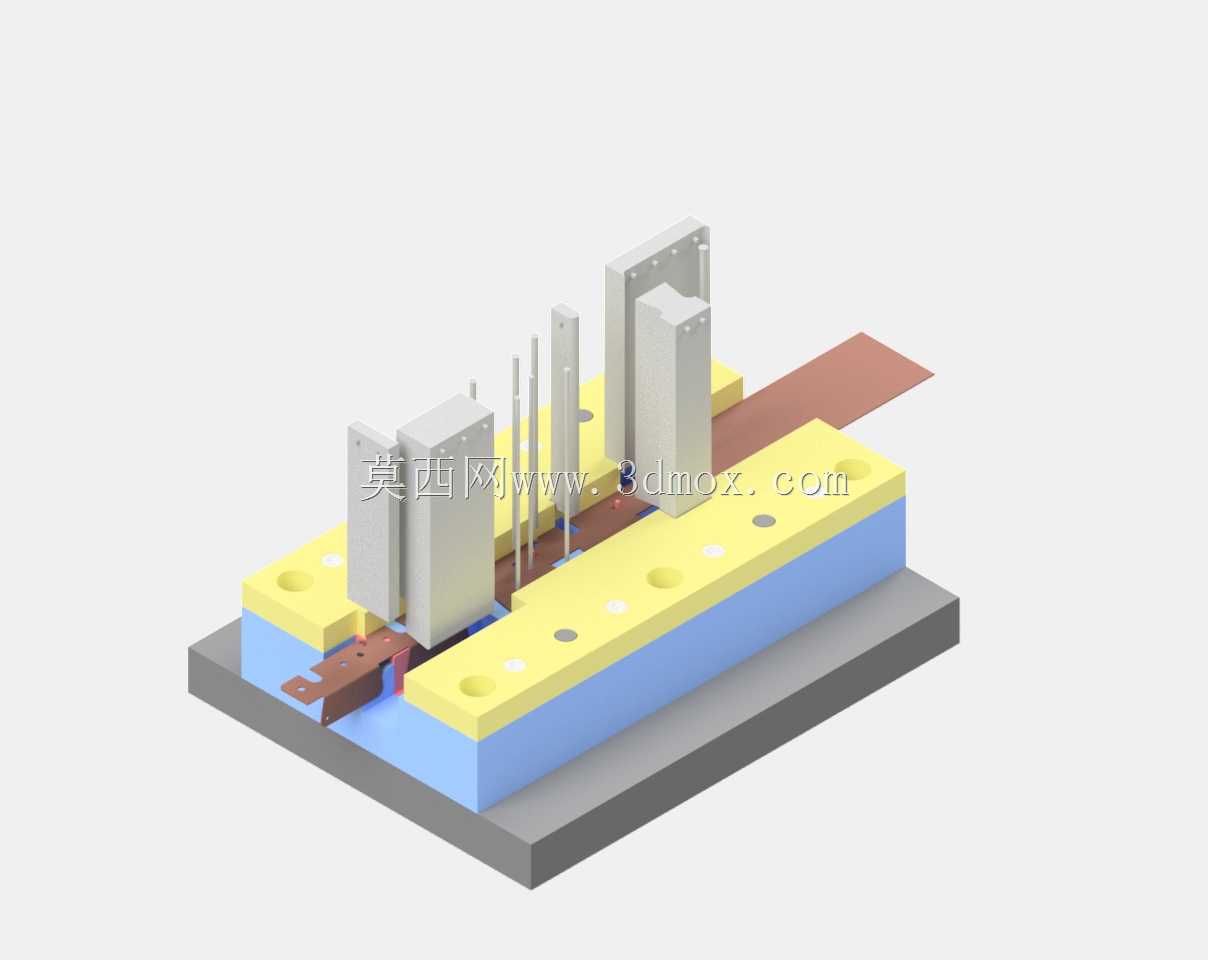

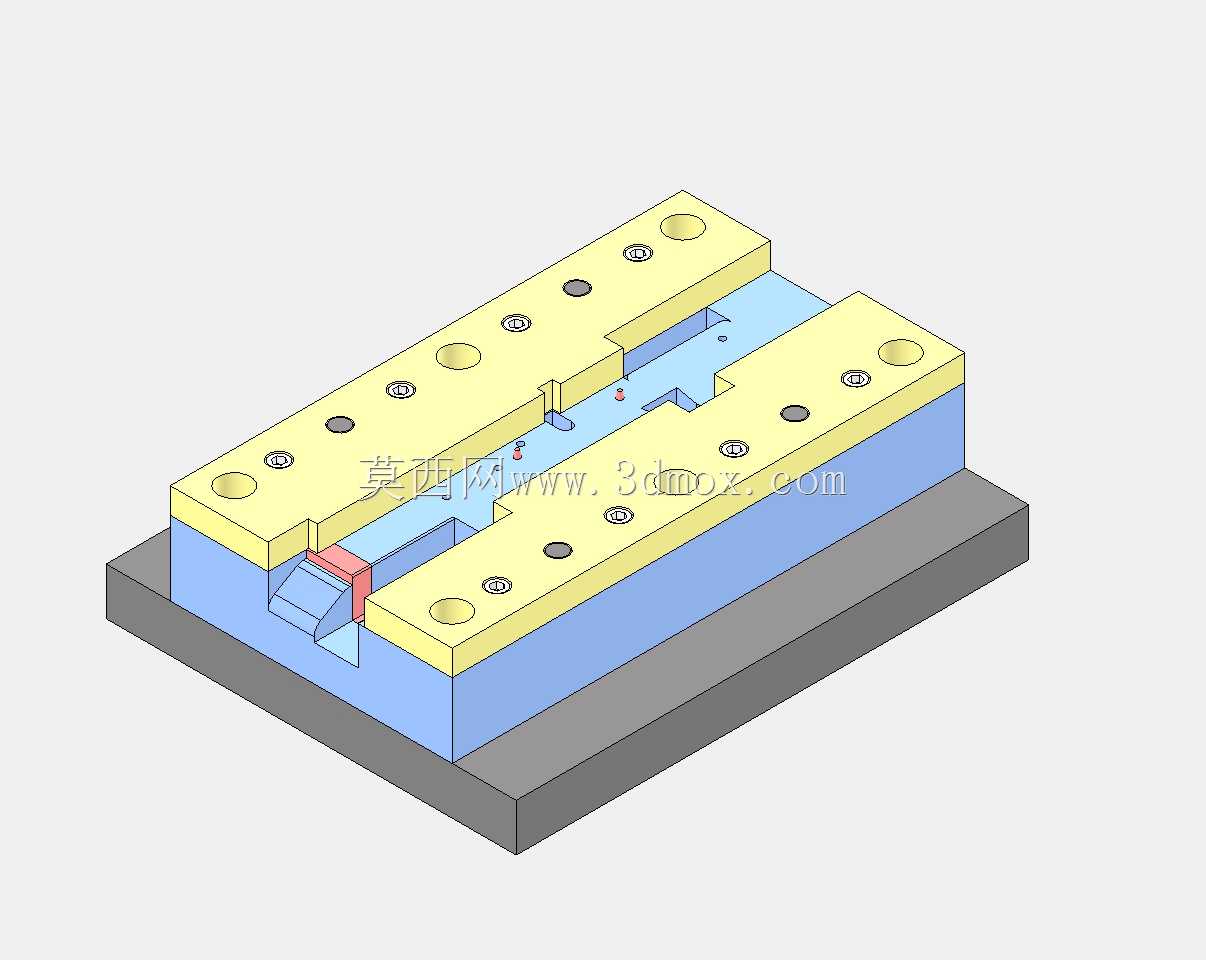

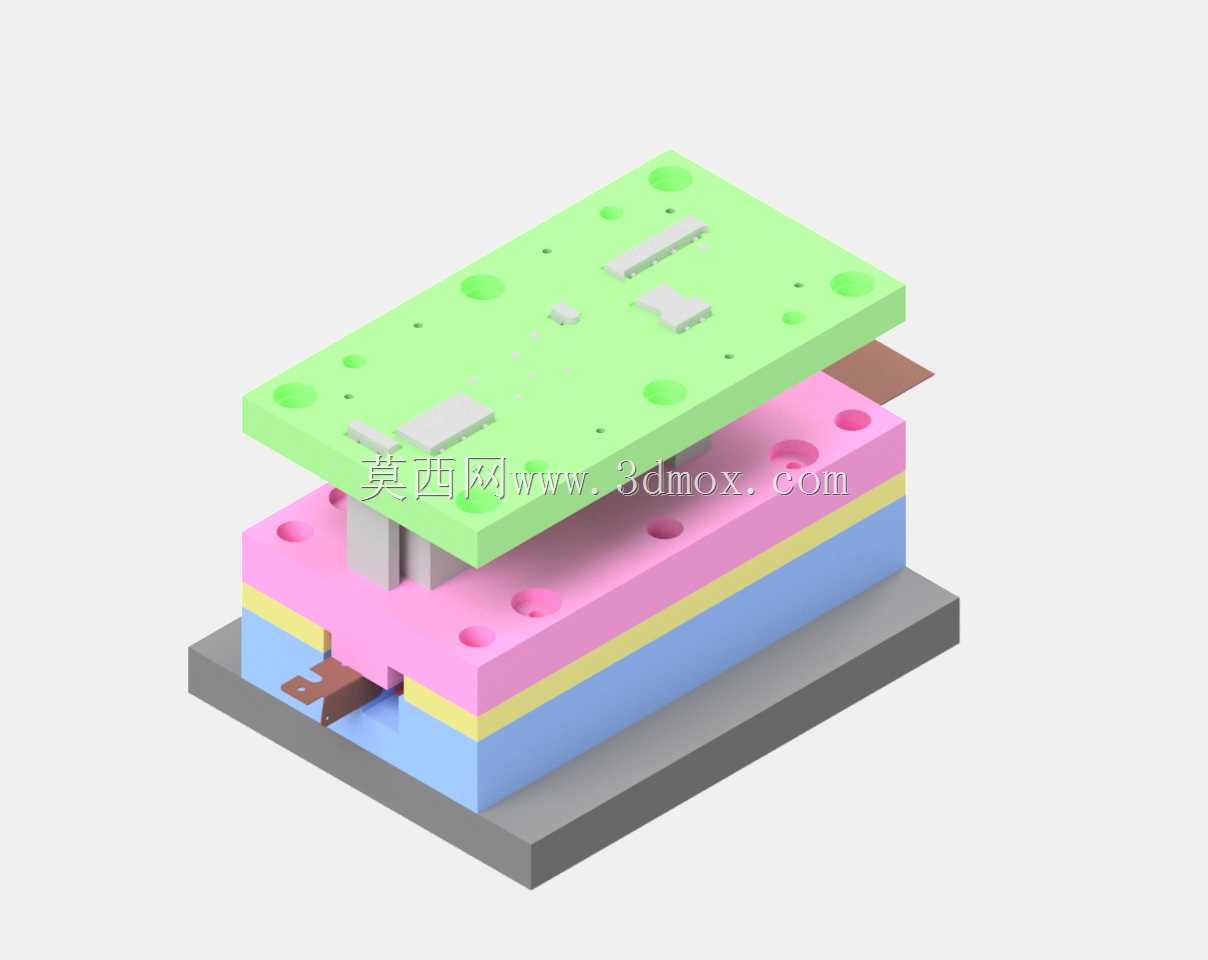

下模部分的凹模采用镶拼式结构，每个工位的凹模刃口单独制作镶块，通过过盈配合装入下模座的对应安装槽内，生产过程中如果某一工位刃口出现崩损，只需要更换对应镶块即可，不需要整体返修凹模，大幅降低模具维护成本。上模的凸模采用压板固定结构，小直径冲孔凸模额外增加护套保护，避免高速冲压过程中凸模受侧向力发生断裂。针对铰链的卷圆成型工序，模具内设置了两次弯曲成型结构，先将料带的卷圆部位预弯成圆弧状，再通过终成型工位的芯轴配合完成整圆卷曲，避免一次成型出现材料开裂、卷圆失圆的问题。

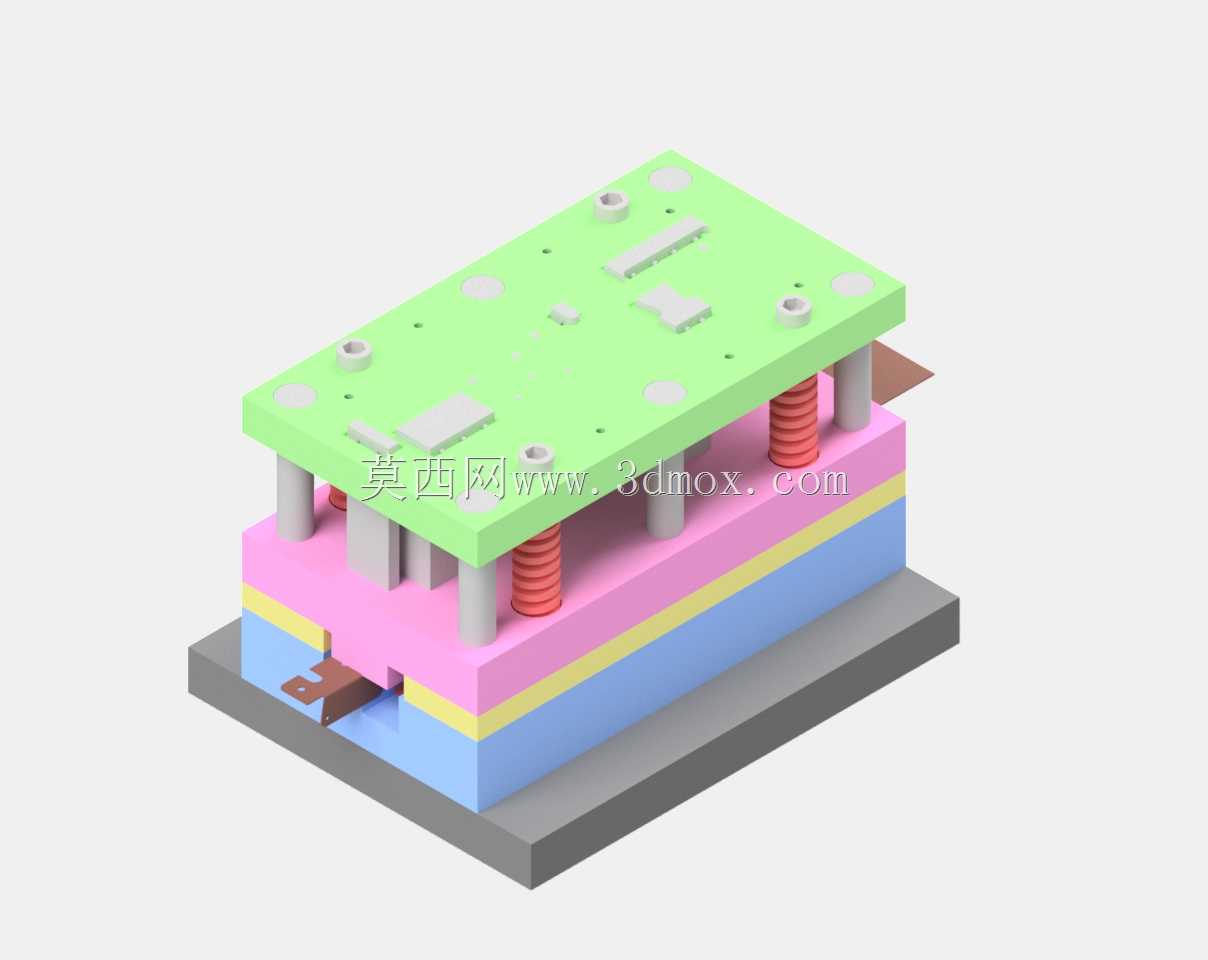

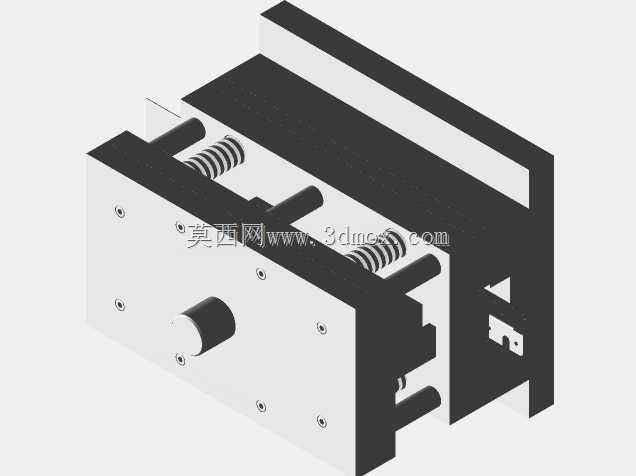

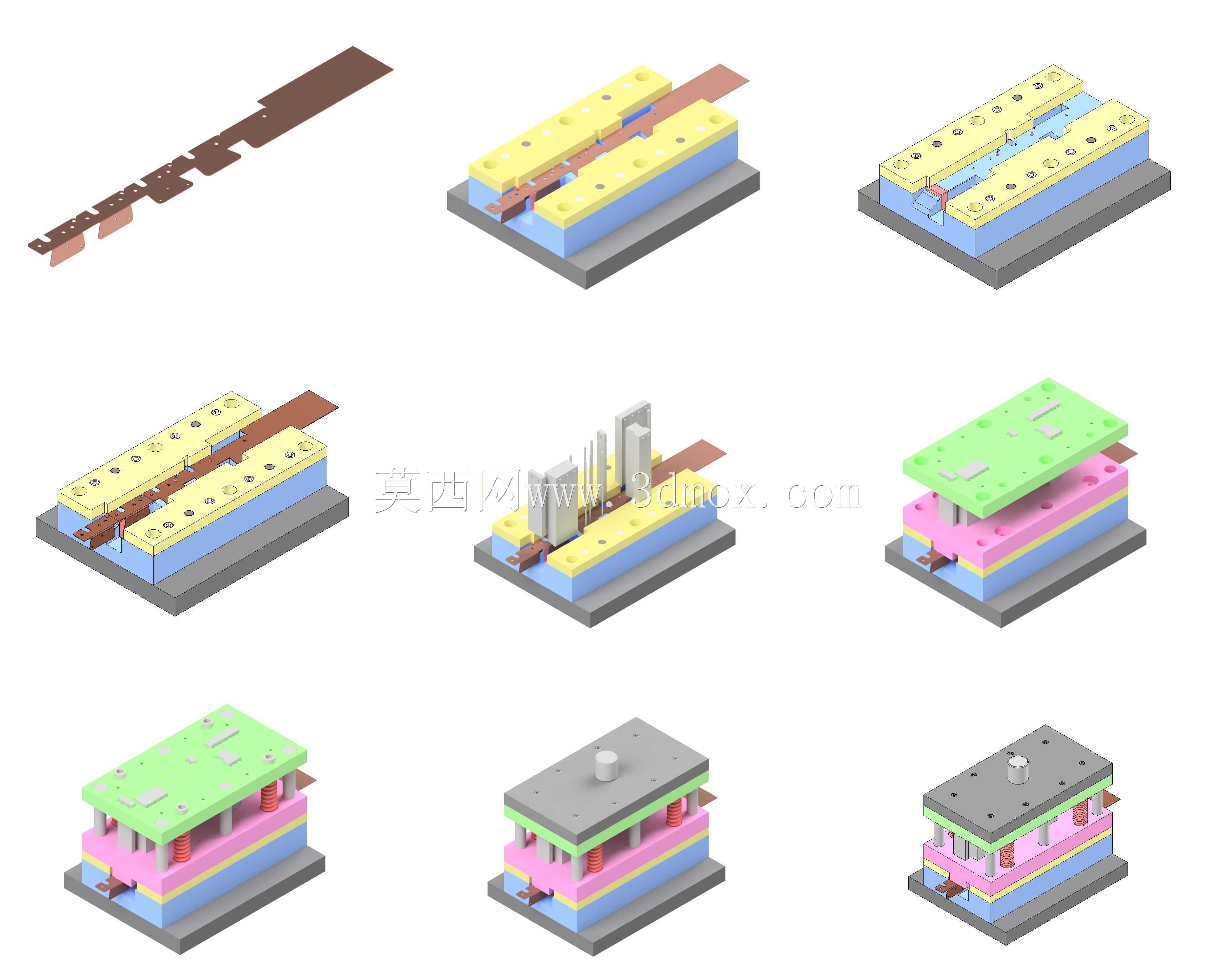

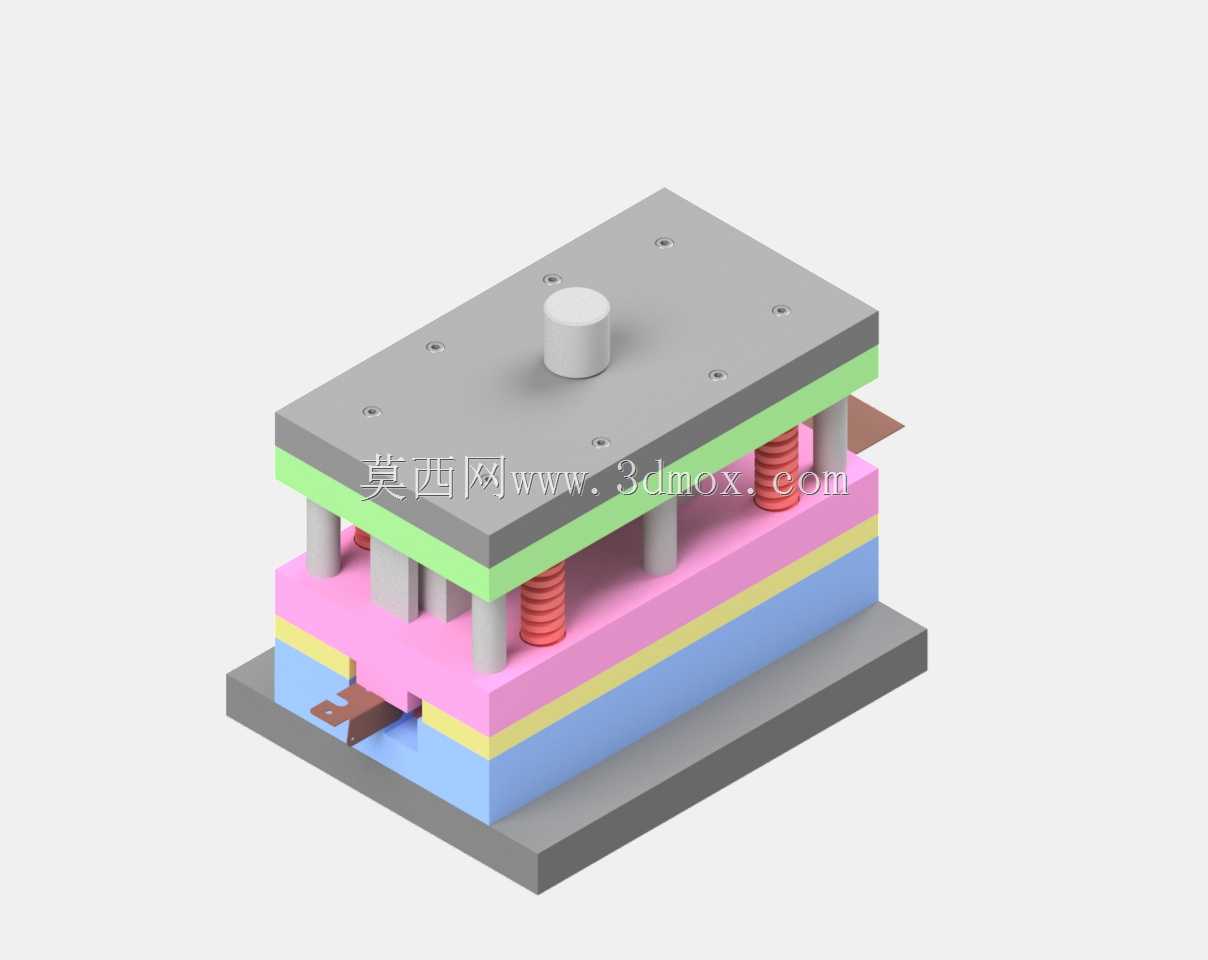

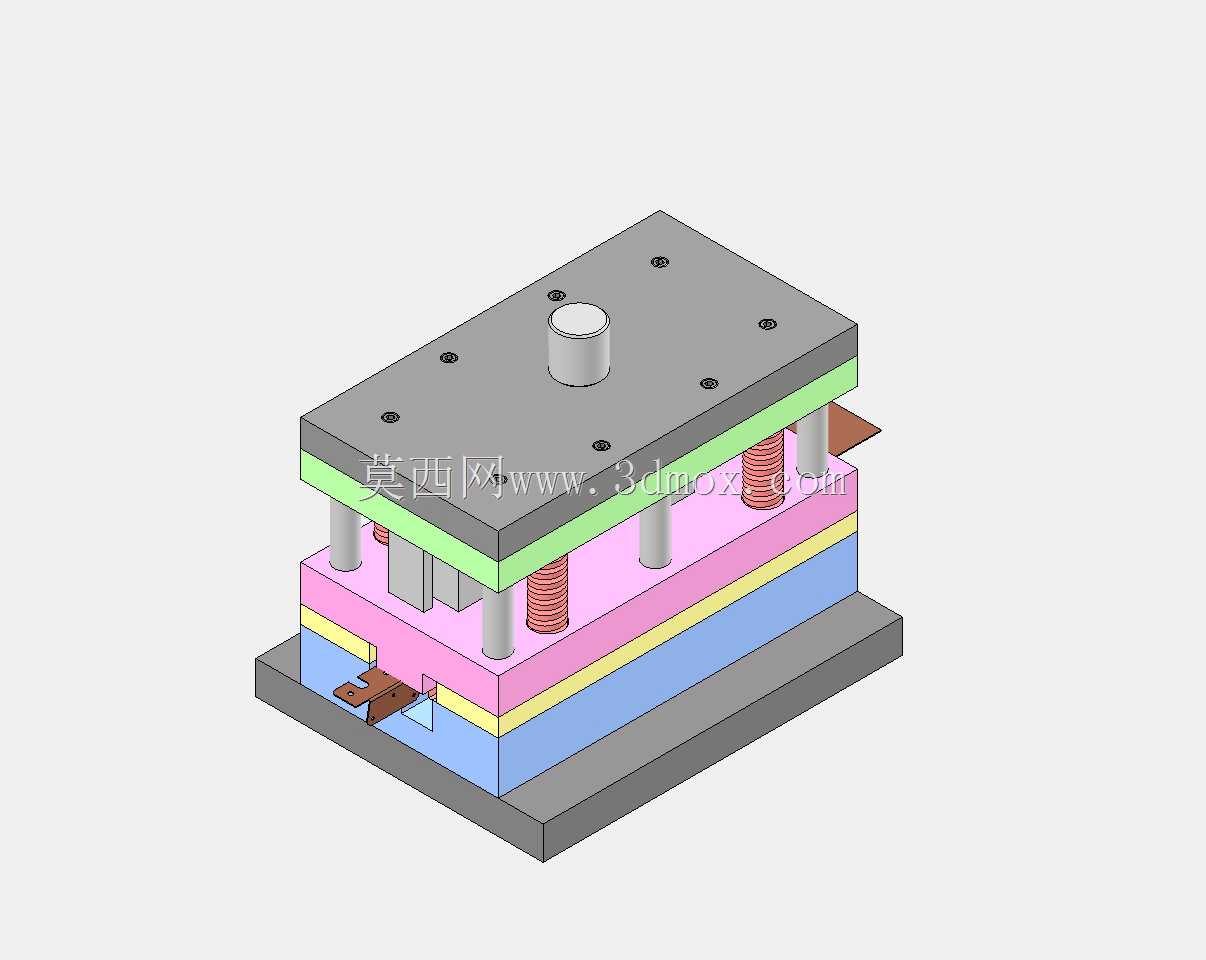

模具的卸料部分采用弹性卸料板结构，卸料弹簧均匀布置在卸料板四周，合模时卸料板先压紧料带，再完成冲裁成型动作，防止料带在冲压过程中发生翘曲变形，成型工位对应的卸料板位置设置了避让槽，避免压伤已经成型的铰链结构。上下模座的安装边界匹配常规160吨开式压力机的工作台尺寸，模柄采用标准法兰式结构，安装时可以快速与压力机滑块定位锁紧，不需要额外制作转接法兰。整套结构的开合动作演示完整覆盖从料带送入到成品工件分离的全流程，各工位的动作时序匹配连续冲压的生产节拍，冲裁工位的废料通过下模的落料孔直接排入压力机下方的废料槽，成型后的成品工件通过切断工位的顶料装置弹出模面，顺着接料滑道进入成品收集盒，不需要人工手动取件，适配自动化连续生产的需求。针对金属铰链的薄壁特性，模具的成型间隙设置为料厚的1.05倍，既保证成型后零件的尺寸精度，又避免材料被过度挤压出现表面拉伤、厚度减薄超差的问题，卷圆部位的成型间隙额外放大0.02mm，保证卷圆后铰链的转动部位没有卡滞，满足后续装配销轴的配合要求。
