板料连续冲压成型模组结构

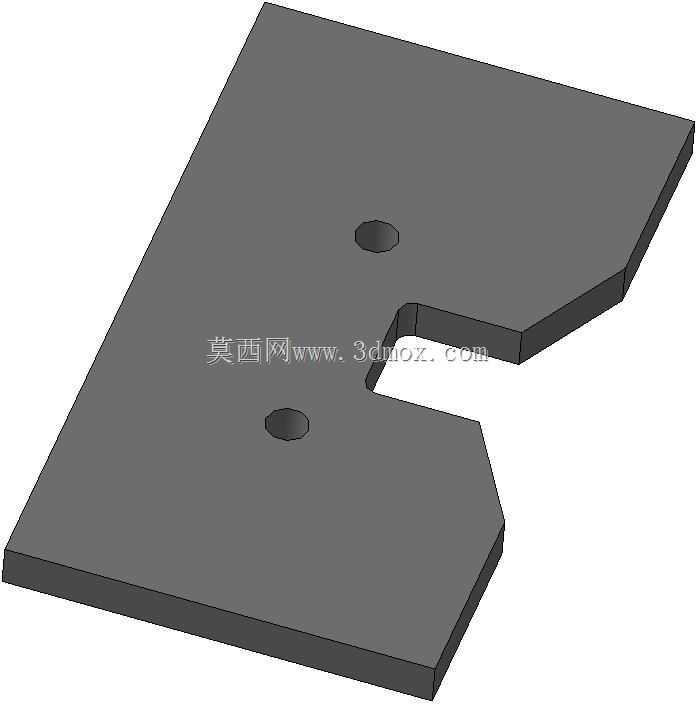

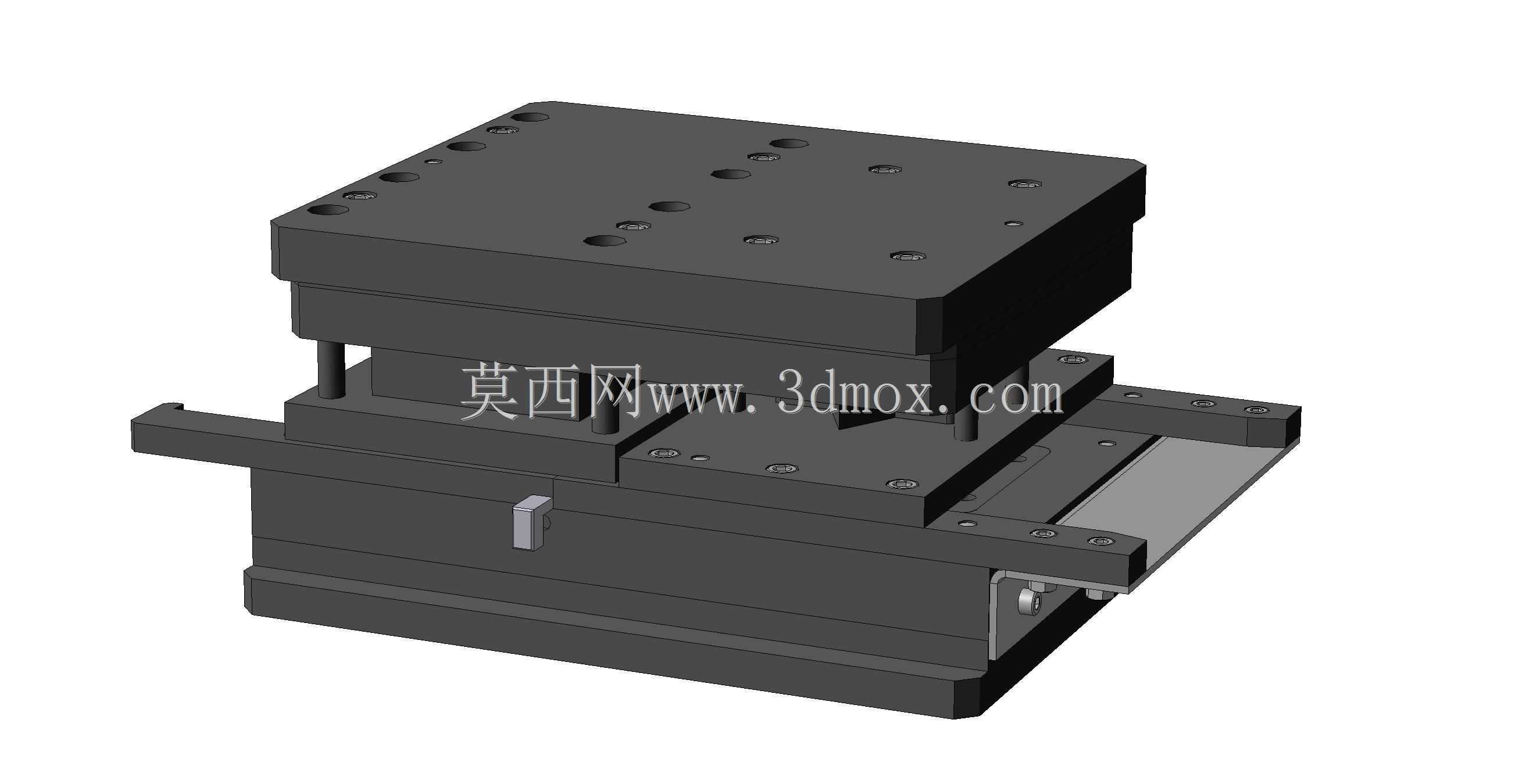

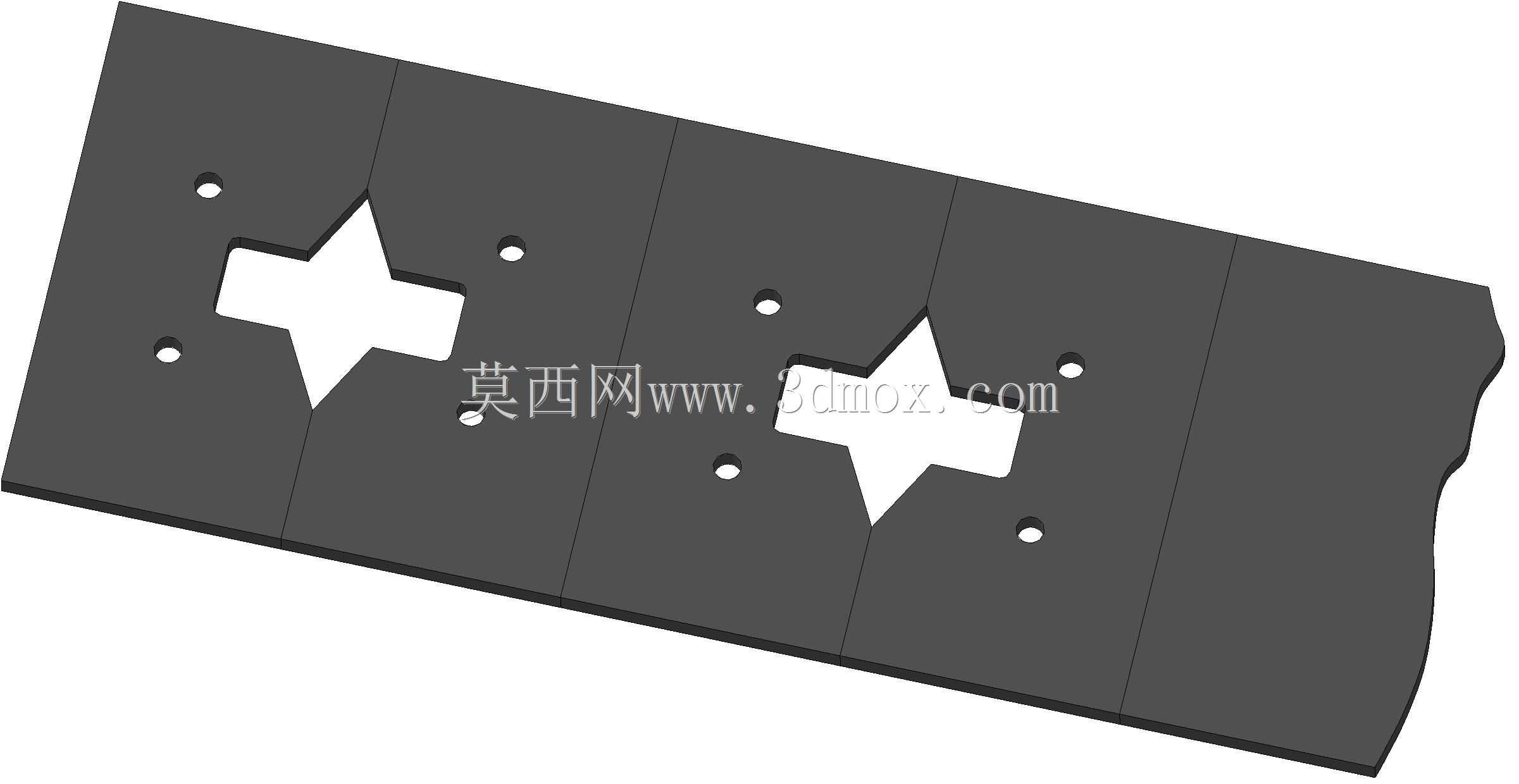

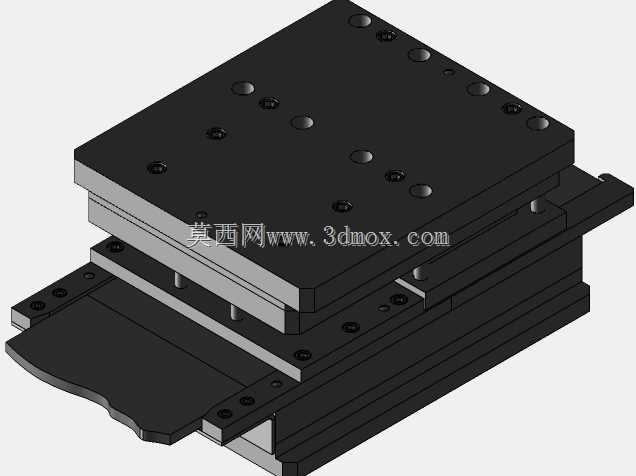

这套冲压模组主要面向家电五金配件、小型汽车结构件的批量冲压生产场景，适配常规开式单点压力机的安装接口，可直接挂载在对应吨位的冲压设备上完成板料的连续冲裁、成型作业。整套结构采用上下模分体式布局，上模座通过模柄与压力机滑块连接，下模座通过T型螺栓固定在压力机工作台面，安装时需保证上下模的导柱导套同轴度偏差控制在0.02mm以内，避免合模过程中出现啃模损伤。

从功能结构来看，上模部分集成了冲裁凸模、成型凸模与卸料板组件，卸料板采用弹性卸料结构，内置矩形螺旋弹簧提供卸料力，可在冲压完成后及时将箍在凸模上的板料剥离，避免带料问题影响连续送料。下模部分对应设置了凹模镶块、定位挡料结构与出料托板，送料方向的前后侧设置了可调式挡料销，可根据不同宽度的卷料或条料调整定位位置，适配一定尺寸范围内的板料加工需求，无需频繁更换整套模具即可完成小范围的产品规格切换。

设计过程中优先考虑了冲压作业的连续稳定性，上下模之间设置了四组独立导柱导套组件，相比传统的后侧导柱结构，四导柱布局可承受更大的偏载载荷，在进行不对称轮廓的冲压成型时，能有效抵消侧向力，保证凸凹模的配合间隙均匀，提升冲压件的断面质量与尺寸一致性。下模的出料端设置了倾斜式托板，冲压完成的工件可顺着托板滑落到设备旁的集料盒内，无需人工手动取件，降低连续生产过程中的安全风险。

安装边界方面，整套模组的闭合高度适配常规160吨及以下吨位开式压力机的装模高度范围，上模座的安装孔位按照通用压力机的滑块T型槽间距设置，下模座的固定槽采用通槽设计，可适配不同工作台面尺寸的压力机安装。模具的工作区域设置了安全防护间隙，安装光电保护装置时不会与模具结构产生干涉，满足冲压车间的安全生产规范要求。日常维护时，可直接拆卸凹模镶块与凸模固定板的紧固螺钉，快速更换磨损的工作零件，减少停机维护的时间成本，适配大批量连续生产的作业需求。
