透明剖视结构注塑成型模具

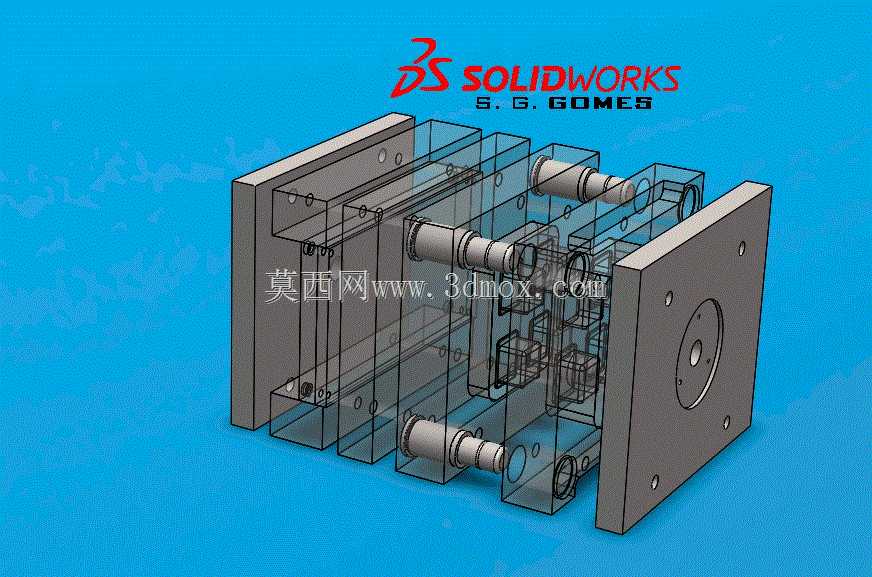

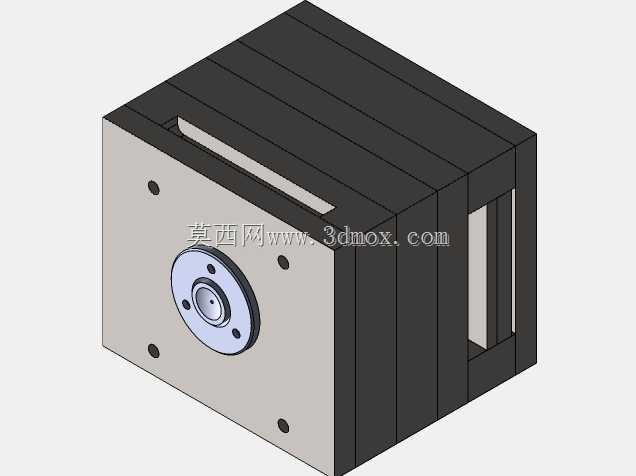

这套注塑模具采用透明剖视的呈现形式，能直观展现内部各组件的装配关系与运动逻辑，在注塑生产场景中，这类模具主要用于热塑性塑料件的批量成型加工，适配卧式注塑机的安装接口，可完成从合模、射胶、保压、冷却到开模顶出的完整注塑工序循环。从结构设计来看，模架采用标准两板模衍生结构，各模板之间通过导柱导套实现精准定位，合模过程中可保证型腔与型芯的同轴度误差控制在注塑成型允许的公差范围内，避免出现飞边、错模等成型缺陷。内部的浇注系统采用平衡式流道布局，熔融塑料从注塑机喷嘴进入主流道后，可通过分流道均匀分配到各个型腔，保证各模腔同时进胶，减少不同模腔成型件的质量差异，适配多腔量产的生产需求。冷却回路的排布紧贴型腔与型芯的成型表面，可在保压完成后快速带走熔体热量，缩短成型周期，提升生产效率，回路的接口设置在模具定模侧的安装端面，适配注塑机的冷却水输送管路布局，无需额外改装管路走向。顶出机构采用顶杆与顶板联动的结构，开模到设定行程后，注塑机的顶棍推动顶板带动顶杆动作，将冷却固化后的塑料件从型芯上平稳顶出，避免顶出过程中塑件出现变形、顶白等缺陷，顶杆的排布位置避开塑件的外观面，保证成型件的外观质量符合装配要求。模具的安装边界完全适配常规卧式注塑机的拉杆间距与定位圈尺寸，定模侧的定位圈可快速与注塑机定模板定位孔配合，浇口套与注塑机喷嘴的对接球面尺寸匹配，减少射胶过程中的溢料风险，动模侧的顶棍孔位置与常规注塑机顶出机构位置对应，安装时无需额外加工适配结构。导向部件采用高硬度耐磨材质，长期往复开合模过程中可减少磨损，维持模具的定位精度，延长模具的整体使用寿命，各模板之间的连接螺丝排布均匀，合模锁模时可保证各面受力均匀，避免模板受力不均出现变形，影响成型精度。
