7盎司果汁瓶吹塑成型两腔模具结构

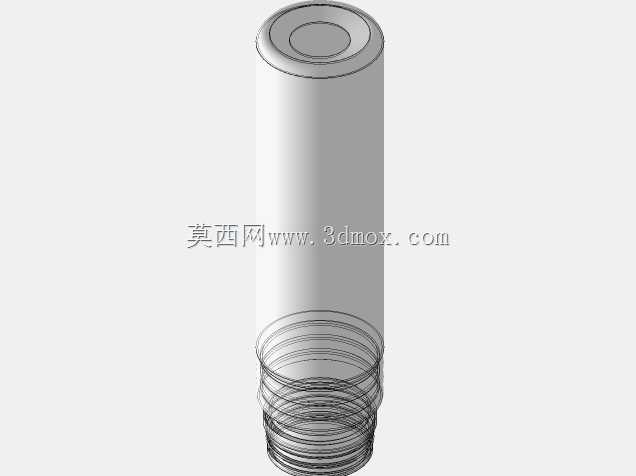

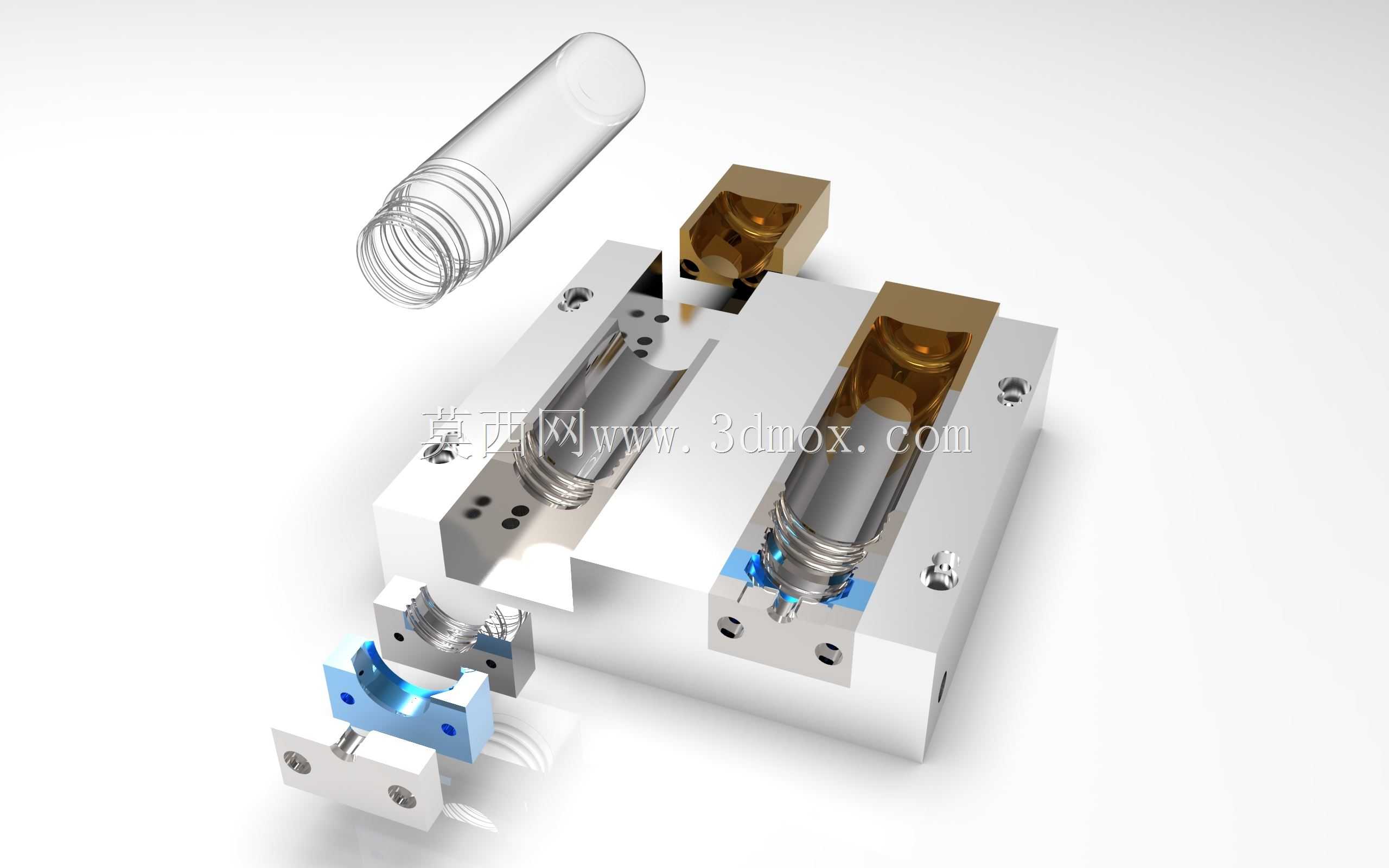

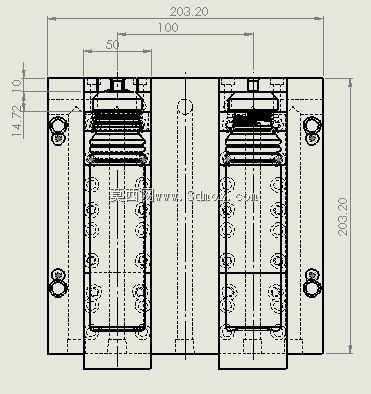

这套两腔结构的成型模具，面向小容量果汁饮品包装瓶的批量化生产场景，适配7盎司规格PET瓶的预成型吹制工序，在饮品包装加工生产线中，承担瓶坯从注塑胚管到最终瓶型的型腔定型功能。设计阶段优先复用现有标准化模块化模座，不用重新加工模架基体，能大幅缩短模具制造周期，降低非标件加工成本，模座中心间距设定为100毫米，适配常规吹塑设备的模头安装位间距，不用对现有生产设备的安装工位做额外改造，可直接挂载到对应吨位的吹塑机台投入生产。模具的插入件尺寸设定为50x25毫米，这个尺寸边界是结合7盎司瓶身的最大径向轮廓、冷却水路排布空间、型腔锁紧受力范围反复校核得出的，既保证型腔有足够的壁厚承受吹塑过程中的型腔内压，避免长期生产出现型腔胀形变形，也预留了冷却水道的钻孔空间，让生产过程中型腔各区域温度均匀，减少瓶身成型后出现的收缩不均、局部透光度差的问题。从结构布局来看，两腔对称排布的设计，能让设备单次合模动作完成两个瓶体的成型，相比单腔模具生产效率提升一倍，同时对称的受力结构能抵消合模、吹胀过程中的侧向分力，减少导柱导套的偏磨损耗，延长模具整体使用寿命。模具的开合模导向结构做了适配优化，配合模架自带的定位锁止结构，合模时型腔对位精度可控制在0.02毫米以内，避免合模错位导致的瓶身合模线飞边过厚问题，减少后续去飞边的人工修整工作量。型腔镶件采用独立拆分式设计，当后续需要调整瓶身局部细节、或是型腔表面出现磨损划伤时，只需单独更换对应镶件，不用整体报废模腔，大幅降低后期模具维护成本。冷却回路采用随形排布设计，紧贴瓶身轮廓的型腔外壁，能在吹塑定型阶段快速带走型坯热量，缩短每个成型周期的冷却等待时间，同时保证瓶身各部位冷却速率一致，避免瓶体出现应力集中导致的后期灌装开裂问题。整套模具的安装边界完全适配现有模块化模座的装夹尺寸，上下模的安装螺孔位置、定位销孔都和通用模座完全匹配，装配时不需要额外做配钻、配磨工序，现场装夹调试时间可缩短60%以上，非常适合中小批量饮品包装瓶的快速投产需求，也能作为同规格瓶型模具的设计参考基础，通过更换对应型腔镶件就能快速适配不同轮廓的小容量瓶型生产。
