多爪式手机安装固定X型闸板支架

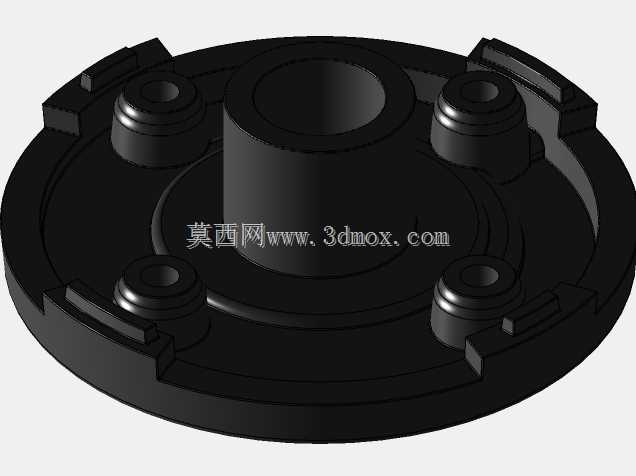

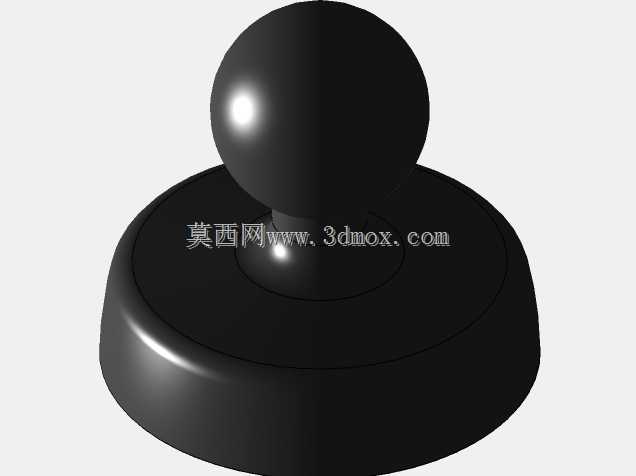

这款多爪式X型固定支架，最初的设计出发点是解决车载、设备操作台等场景下大尺寸手机安装后易旋转松脱的实际问题，日常在工程现场做设备调试、户外作业导航时，常规夹持支架往往因为接触点位少、夹持力分布不均，遇到设备振动、外力触碰就会出现偏转甚至掉落的情况，这款结构正是针对这类痛点做的针对性优化。从结构布局来看，中心基座为圆形承托结构，向外延伸出五根带弹性的金属支撑臂，每根臂的末端都设置了带锥度的橡胶防滑触头，五个接触点位呈放射状均匀分布，相比常规的三爪、四爪支架，能适配更大尺寸范围的手持设备，不管是带厚重防护壳的工业三防手机，还是常规的大屏智能手机，都能通过支撑臂的弹性形变实现自适应贴合，不需要额外调整夹持开度。支撑臂采用薄型弹性金属片制作，在松弛状态下臂体处于自然张开位置，安装设备时只需将触头向外拨开，放入设备后依靠金属臂的回弹力抱紧设备侧边，锥度触头的斜面设计能刚好卡在设备边缘的倒角位置，避免设备受振后从触头处滑脱，同时橡胶材质的触头不会刮伤设备外壳，也能增加接触摩擦力，进一步抑制旋转松脱的趋势。中心基座下方设置了球形连接结构，能兼容标准的RAM支架安装球头，使用者可以根据实际安装位置调整设备的俯仰、旋转角度，适配不同的观察视角需求，不管是安装在车辆挡风玻璃旁、设备操作面板侧方，还是户外作业的三脚架上，都能通过配套的球头夹具完成固定，安装边界上，中心基座的直径控制在常规球头夹具的适配范围内，支撑臂完全张开时的最大夹持尺寸能覆盖7英寸以内的矩形设备，收拢状态下整体结构紧凑，不会占用过多安装空间。设计过程中没有刻意追求极致的尺寸精度，而是优先保证结构的适配性与可靠性，弹性臂的弹力经过反复调整，既不会因为夹持力过大导致设备边框变形，也不会因为弹力不足导致夹持失效，弹簧结构的建模完全按照松弛状态的实际形态还原，能直观呈现出无负载状态下的结构形态，方便后续做安装干涉检查、夹持力仿真分析时直接调用。这类支架除了用于手机固定，也能适配同尺寸范围的小型工业显示屏、手持数据终端等设备，在工业巡检、车载作业、户外测绘等场景下都能发挥作用，多触点的设计也让它在持续振动的工况下比普通夹持支架有更好的稳定性，不会因为长期振动出现夹持松动的问题。
