EPS头盔注塑成型模具结构设计

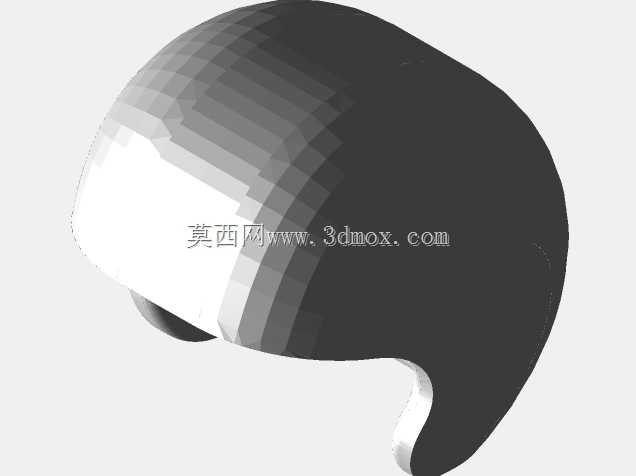

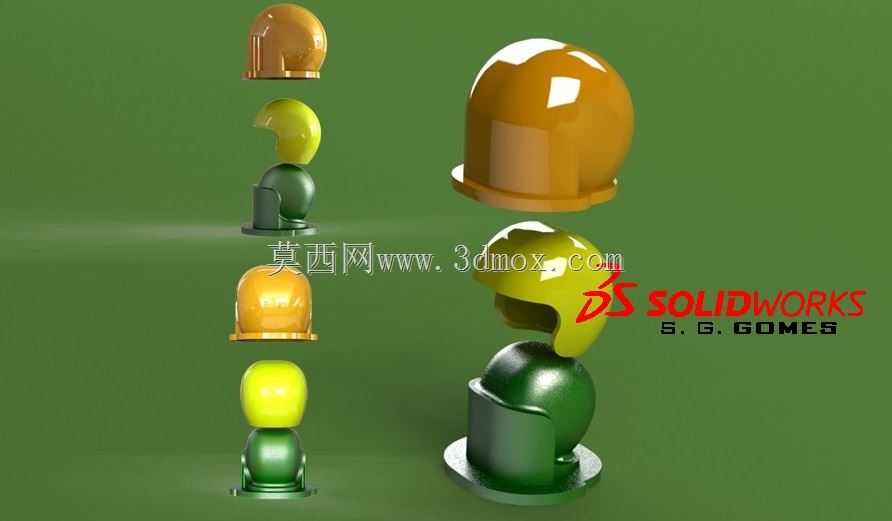

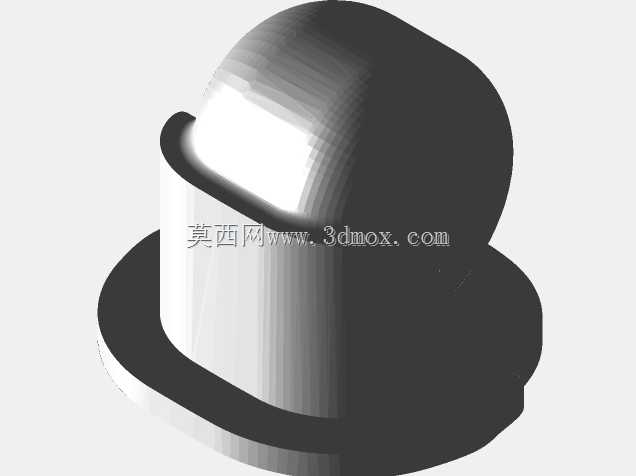

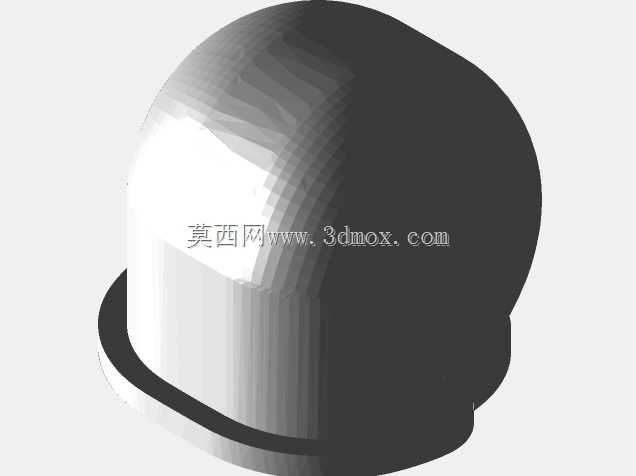

这套模具针对EPS材质防护头盔的批量注塑成型需求开发，核心应用于劳保防护用品、运动防护装备的生产制造环节，适配常规卧式注塑机的装模尺寸边界，模架采用标准龙记模架规格，整体闭合高度控制在420mm，最大开模行程预留280mm，满足头盔壳体带倒扣结构的顶出脱模需求。从产品功能层面看，EPS头盔核心承担冲击能量吸收作用，成型后的壳体需要保证密度均匀、壁厚一致，壁厚公差控制在±0.2mm范围内，避免局部应力集中导致受冲击时碎裂失效，因此模具的型腔曲面加工精度直接决定成品的防护性能，分型面设置在头盔下沿的贴合边线处，采用曲面贴合密封结构，合模时的贴合间隙控制在0.02mm以内，防止注塑过程中出现飞边毛刺，减少后续人工修边的工序成本。设计过程中优先考虑了EPS材料的发泡成型特性，进胶点采用三点针阀式热嘴进胶，分别布置在头盔顶部及两侧对称位置，保证熔料填充时的流动前沿同步到达型腔末端，避免出现填充不足、熔接痕明显的缺陷，冷却水路采用随形排布方式，沿着头盔型腔的曲面轮廓均匀布置，水路直径10mm，相邻水路间距控制在25mm，距离型腔表面15mm，保证成型过程中型腔各区域温度均匀，冷却周期控制在60秒以内，提升单批次生产效率。脱模结构采用斜顶加直顶的组合方式，针对头盔内侧的安装卡扣倒扣结构，斜顶的倾斜角度设计为8度，既保证倒扣位置能够顺利脱出，又避免斜顶角度过大导致运动卡滞，顶出板采用双导柱导向，顶出行程120mm，保证成品能够完全脱离型腔，不会出现粘模情况。模具的导向定位采用导柱导套加虎口定位的组合结构，四个角部的虎口定位精度达到0.01mm，合模时能够精准对中，避免长期生产过程中出现型腔错位导致的产品壁厚不均问题，排气槽开设在分型面的熔料末端位置，排气槽深度0.03mm，宽度8mm，能够快速排出型腔内的空气，避免产品出现烧焦、气泡等成型缺陷。实际生产适配过程中，这套模具可以直接安装在锁模力280吨的卧式注塑机上，定位圈直径160mm，主流道衬套的球面半径匹配注塑机喷嘴尺寸，射胶量满足单型腔1200g的成型需求，生产过程中模具温度稳定控制在40-60摄氏度区间，能够保证连续生产时的产品尺寸稳定性，成品的轮廓度公差控制在0.3mm以内，能够直接匹配后续的内衬安装、绑带装配工序，不需要额外的二次加工修正。针对EPS材料的成型收缩特性，模具设计时预留了0.5%的收缩率补偿，曲面造型过程中通过偏移命令均匀补偿收缩量，保证成型冷却后的产品尺寸符合设计要求，同时模具的易磨损部位比如浇口套、斜顶滑动面都采用了淬火处理，硬度达到HRC52-56，提升模具的长期使用寿命，减少生产过程中的维护频次。
