手动双孔办公打孔器结构三维设计

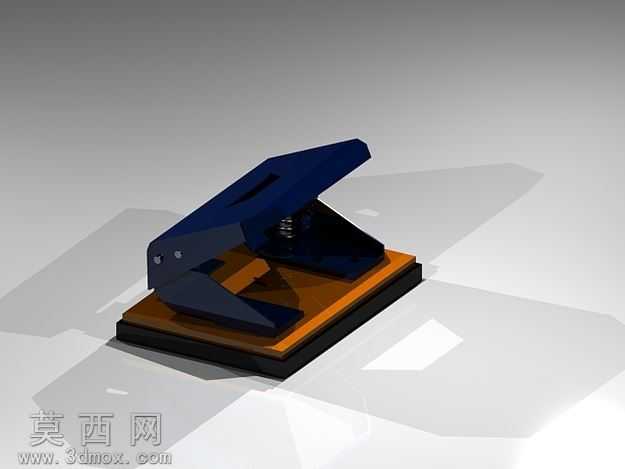

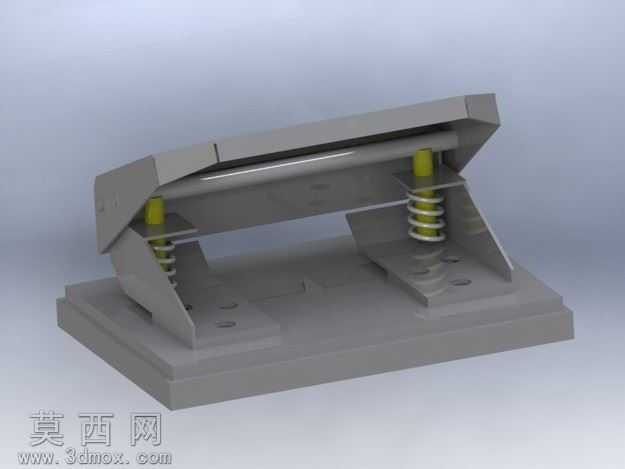

本作品为手动双孔办公打孔器的三维结构模型，建模过程严格遵循实际产品的装配逻辑与尺寸比例，完整还原了手动打孔设备的核心运作机制。建模阶段首先搭建整体基座框架，采用实体拉伸命令构建带安装定位孔的矩形底座，作为整个机构的承载基础，底座两侧预留支撑臂安装位，保证上压臂下压过程中的结构稳定性。上压臂采用斜切式壳体造型，通过抽壳命令完成薄壁结构设计，既还原了真实产品的轻量化外观，也预留了内部冲头、弹簧的安装空间。核心传动与复位结构采用参数化建模方式，两根冲孔冲头与底座上的落料孔严格同轴，冲头尾部设置限位凸台，避免下压过程中出现行程超差；复位弹簧采用螺旋扫描命令生成，精准还原弹簧的节距、线径与自由长度，装配时弹簧上端抵接上压臂内侧定位柱，下端贴合底座支撑面，保证松开上压臂后可自动完成复位动作。两侧的三角支撑导向板通过凸台与底座、上压臂形成滑动配合，约束上压臂的运动轨迹，避免下压过程中出现偏摆导致冲孔错位。材质渲染阶段，主体结构件赋予哑光灰色工程塑料材质，调整粗糙度参数模拟日常办公塑料件的磨砂质感；冲头与导向支撑件赋予银灰色金属材质，添加轻微反光效果体现金属部件的耐磨属性；复位弹簧赋予亮黄色工程塑料包覆质感，与灰色主体形成清晰的视觉区分，方便观察内部结构的运作逻辑。设计思路围绕手动打孔器的实用功能展开，所有结构均服务于稳定冲孔、自动复位、操作省力的核心需求，各零件之间的装配间隙经过合理预留，既保证模型可直观展示装配关系，也符合实际产品的生产装配公差要求，完整呈现了小型手动办公机具的结构设计逻辑。
