高精度金属冲孔冲压工装设备三维结构

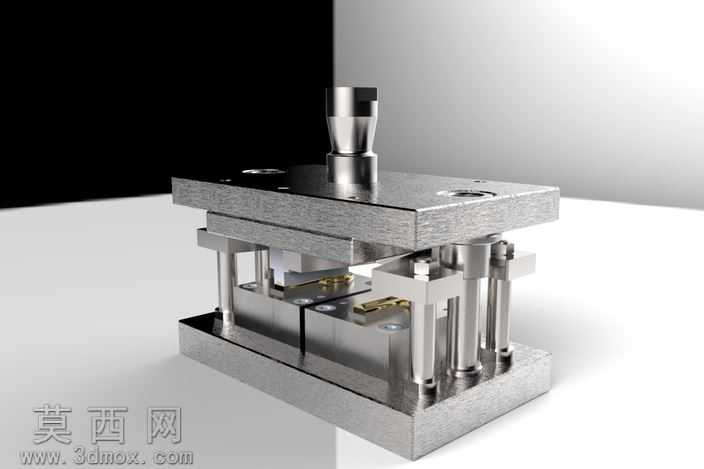

该三维模型为冲孔加工专用冲压工装，整体采用三板式模架结构设计，建模过程严格遵循冲压模具设计规范，对上下模座、导柱导套、凸模固定板、凹模镶块、卸料组件等核心部件进行了1:1等比例还原，所有装配间隙、配合公差均按照实际五金冲压加工的工艺要求进行参数化设定，确保模型结构符合真实生产场景的装配逻辑。模型渲染阶段采用金属材质写实表现，上下模座赋予磨砂合金钢材质，表面添加细微的机加工纹理与金属氧化质感，导柱导套部分设置高抛光镀铬材质，通过环境光遮蔽与反射效果精准呈现金属部件的光泽差异，凸模与凹模刃口部分做了锐边处理，还原冲压刀具的锋利加工特性，整体渲染光影柔和，清晰展现各部件的层级关系与装配位置。结构设计上，该冲孔工装采用独立导柱导向结构，四根高精度导柱对称分布于模座四角，保证上下模合模过程的同轴度与运动精度，避免冲孔过程中出现凸模崩刃、孔位偏移的问题；凹模采用镶块式设计，可根据不同冲孔孔径需求快速更换对应镶块，降低模具维护成本；卸料板配备弹性卸料结构，能够在冲压完成后快速将料带从凸模上脱出，避免带料问题影响连续加工效率。设计思路围绕小型五金件冲孔加工的实际需求展开，整体模架尺寸紧凑，适配常规小吨位冲床的安装尺寸，所有紧固螺钉、定位销等标准件均按照国标规格建模，可直接用于生成工程图指导实际加工生产，模型内部的流道、避让槽、让位孔等细节结构均完整还原，无缺失特征，能够清晰展现冲孔模具从合模冲压到开模卸料的完整运动过程，可用于冲压工艺教学、模具结构演示以及实际生产前的结构验证，帮助设计人员提前排查装配干涉、行程不足等潜在设计问题，缩短模具开发周期，降低试模成本。
