凿岩用桅杆式钻臂设备三维设计

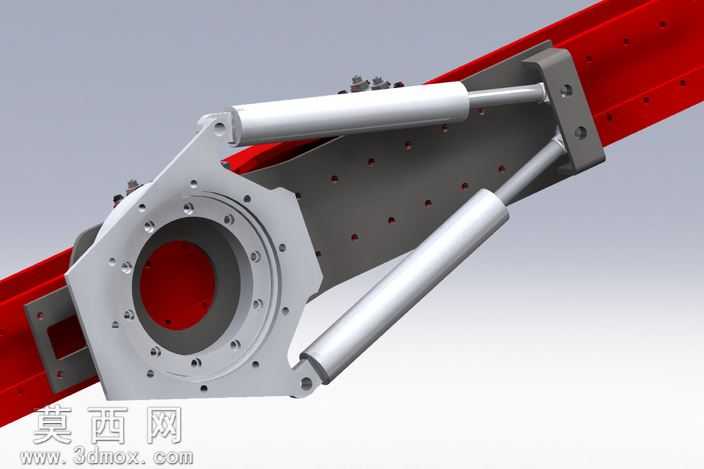

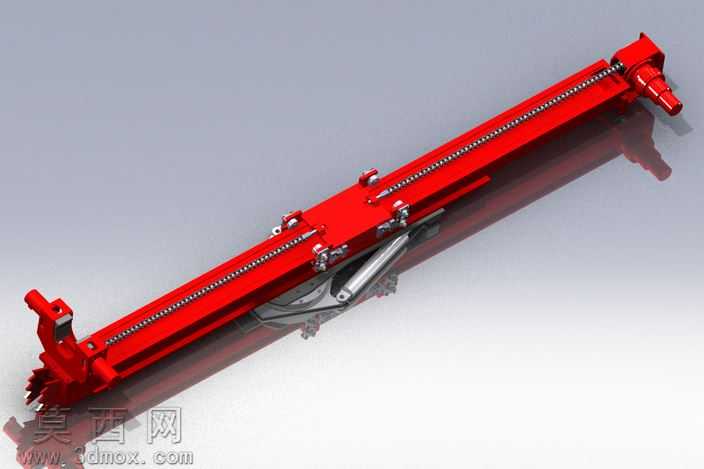

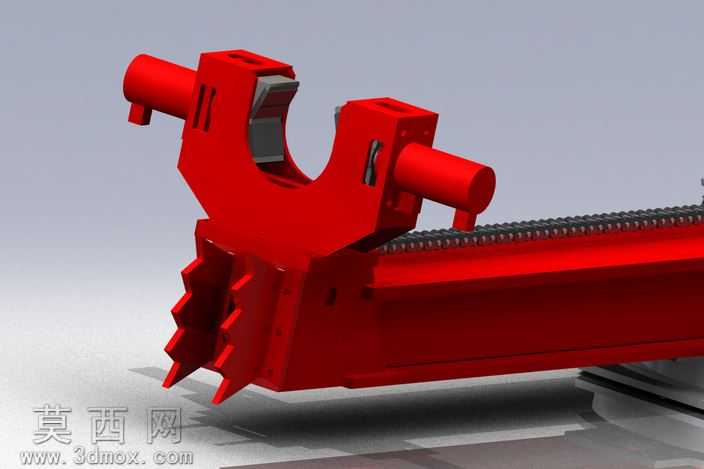

本作品为凿岩作业用桅杆式钻臂设备的三维设计成果，建模阶段采用SolidWorks完成全参数化零件构建，首先对设备的核心承载结构——长条形桅杆主体进行草图绘制，通过拉伸、切除等基础特征完成主体型材的基础轮廓，再对沿桅杆长度方向布置的双导轨结构进行精准建模，还原导轨的安装定位槽、固定螺栓孔位等细节，保证后续滑动组件的装配匹配度。针对钻臂的进给传动结构，建模时完整还原了沿桅杆排布的传动链条、张紧调节组件、端部驱动连接座，对链条的链节、销轴等小尺寸零件采用阵列特征完成批量构建，同时保证各链节间的装配约束符合实际传动的运动逻辑，避免后续运动仿真出现干涉问题。设备两端的工作连接结构分别建模，一端为凿岩机头安装座，还原了机头的快装接口、冷却管路接头定位结构，另一端为支撑固定端，还原了铰接耳板、角度调节液压支耳的结构细节，其中配套的角度调节液压缸采用多实体建模方式，分别构建缸筒、活塞杆、铰接端盖、密封槽等结构，还原液压组件的装配层级。渲染阶段采用金属红作为桅杆主体的漆面材质，调整材质的粗糙度参数模拟工业设备漆面的微哑光质感，对导轨、传动链条、液压缸活塞杆等金属加工面赋予高反光的金属材质，添加细微的划痕纹理模拟实际加工的表面质感，对密封件、软管等部件赋予橡胶材质，调整材质的凹凸参数还原橡胶表面的纹理特征。场景搭建采用浅灰色渐变背景，添加三点布光系统，主光源从侧上方打亮设备主体轮廓，辅光源补全暗部细节避免结构死黑，添加地面反射效果模拟设备放置在光滑工作台面的展示效果，渲染输出时开启环境光遮蔽，强化各零件装配处的结构层次感，让整体结构的装配关系更清晰。设计过程中重点考量设备的结构合理性，桅杆主体采用箱型截面设计提升抗弯强度，导轨的安装位置经过反复调整保证进给过程的受力均匀，角度调节液压缸的铰接点位置经过运动行程校核，保证钻臂可实现设计范围内的角度调整，各连接部位的螺栓孔位、定位凸台均按照通用机械安装标准设计，确保模型可直接用于后续的工程出图、结构校核以及虚拟装配验证，完整还原了这类桅杆式钻设备的真实结构特征与工业设计细节。
