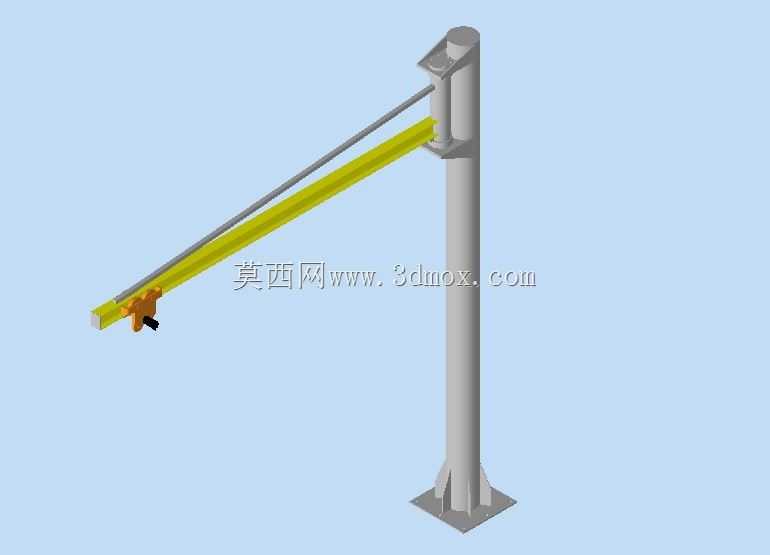

两吨手动回转定柱式悬臂吊结构设计

　　在中小吨位工位物料转运场景里，定柱式悬臂吊一直是车间内部跨工序调运的核心辅助设备，这款额定载荷2吨的手动回转悬臂吊，主要适配机械加工车间、装配工位、仓储库区的固定点位物料吊装需求，覆盖半径内的工件上下料、模具换装、成品周转都能通过它完成，不需要占用大面积地面通道，也不用依托厂房梁柱做额外结构改造，独立立柱的安装形式对场地适配性更强。从结构设计逻辑来看，立柱采用厚壁无缝钢管焊接成型，底部搭配方形法兰安装底座，通过预埋地脚螺栓与混凝土地面做刚性连接，底座处加焊多块三角加强筋板，抵消吊重作业时产生的倾覆力矩，保证整机作业稳定性。悬臂梁采用箱型截面焊接结构，相比传统工字钢截面抗扭性能更优，能避免电动葫芦沿梁行走时出现的梁体侧向扭动问题，

　　悬臂与立柱顶部的回转支承连接位置做了加厚处理，手动回转机构采用推力球轴承搭配阻尼限位结构，作业人员只需要轻推吊载工件就能带动悬臂完成180度范围内的回转动作，不需要额外配置动力驱动装置，结构简单可靠，后期维护成本极低。斜拉筋采用圆钢材质，两端分别与悬臂梁远端、立柱上部做铰接连接，分担悬臂梁承受的弯曲载荷，控制梁体下挠量在允许范围内，保证电动葫芦行走顺畅。整机安装完成后总高度为2.7米，这个尺寸是结合常规车间层高、人体操作高度以及常见工件吊装高度需求确定的，既不会因为高度过低导致大尺寸工件吊装时磕碰地面，也不会因为高度过高造成立柱稳定性下降、操作视线受阻的问题。悬臂的作业覆盖半径根据常规工位物料摆放范围设定，

　　能覆盖立柱周边半圆区域内的所有作业点位，配合环链电动葫芦完成垂直方向的起升动作，完全满足单工位内的物料调运需求。设计过程中重点校核了立柱的压弯稳定性、悬臂梁的静刚度与疲劳强度、回转支承的承载能力、连接螺栓的剪切强度，所有受力节点都做了应力集中优化，焊接位置预留了焊后加工余量，保证装配精度。这类悬臂吊相比桥式起重机，不需要铺设全厂范围的轨道，安装成本低、周期短，作业时不会干扰其他工位的正常生产，非常适合机加工车间的机床上下料、装配线的部件组装、维修工位的重型零件拆装等场景，能大幅降低工人的搬运劳动强度，提升工位作业效率，避免人工搬运重型工件带来的安全隐患。
