便携式龙门式手动起重吊运装置结构设计

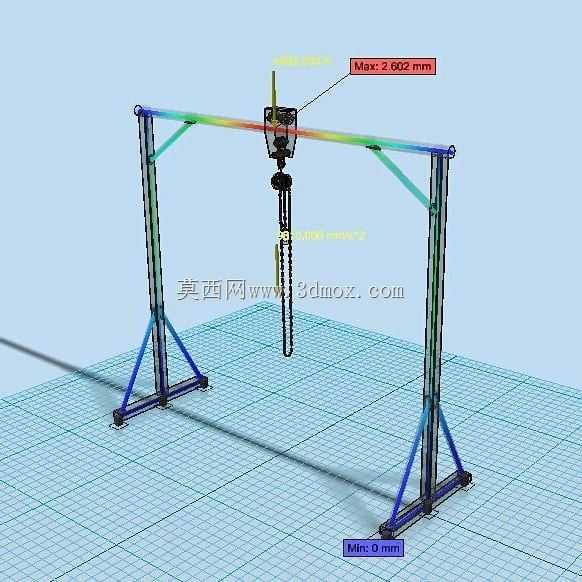

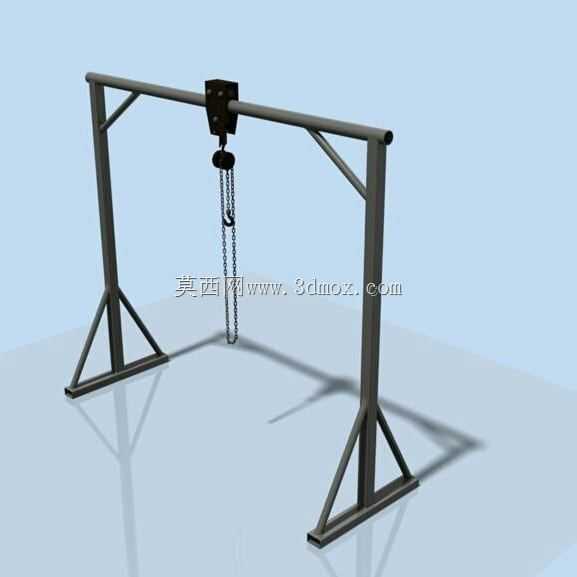

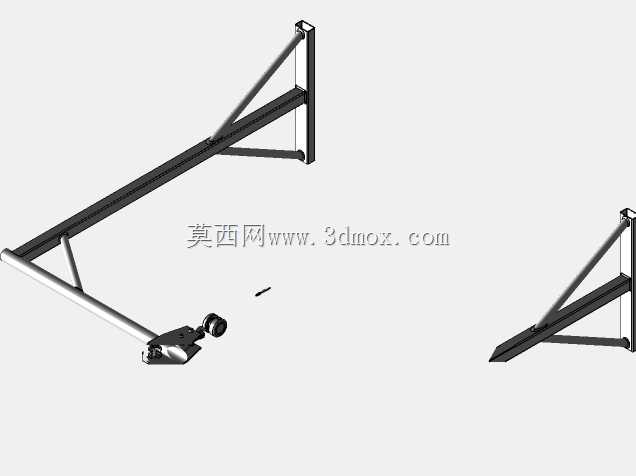

这款便携式手动起重装置主要面向小型作业场景的重物吊运需求，常见应用场景涵盖机修车间小型零部件吊装转运、仓储库房轻型货物上下架、户外临时作业点位的重物移位、设备维保过程中的部件拆装抬升，以及小型加工工位的工件短距离调运作业，能够在无动力供电的作业环境下完成额定载荷内的重物起吊与位置调整，弥补大型起重设备无法覆盖狭小、临时作业区域的使用空白。设备整体采用门式框架承载结构，两侧支腿设计为三角斜撑加固形式，底部搭配平直的支撑底梁，能够在平整硬质地面上直接放置使用，无需额外预埋固定件，大幅降低临时作业的布置成本与准备周期。横梁采用整根平直型材加工，中部预留葫芦挂装点位，挂点位置做了加厚补强处理，避免长期受载出现结构变形，挂点处可适配常规手动环链葫芦，通过拉动葫芦链条即可实现重物的垂直升降，配合框架的小幅移位可完成短距离的重物位置调整。设计过程中优先兼顾结构强度与便携属性，支腿与横梁之间采用可拆卸式连接结构，非使用状态下可快速拆解为多个独立构件，单根构件重量控制在单人可搬运范围内，能够轻松放入普通货运车辆后备箱，实现跨作业点位的快速转运。整体外形尺寸适配常规室内门洞通行宽度，支腿高度预留足够的起升净空，既能够满足常规托盘货物、小型设备部件的起升高度需求，又不会因整体尺寸过大导致狭小空间内转向、移位受阻。框架所有受力焊缝均采用满焊工艺，型材选型经过载荷校核，在额定起重量范围内能够保证结构稳定性，斜撑结构的加入可有效抵消起吊过程中产生的侧向分力，避免框架受载出现侧倾风险。底部支撑梁的接触面积经过优化，在普通水泥地面、车间环氧地面使用时不会产生过大的地面压强，无需额外铺设垫板即可稳定放置，针对临时户外作业场景，也可通过在底梁下方加装配重块的方式进一步提升重载状态下的结构稳定性。整套装置操作无需外接电源，仅需单人即可完成组装、移位与起吊操作，相较于固定式起重设备，使用灵活性更强，部署成本更低，能够很好适配零散、小批量的轻型起重作业需求，有效降低人工抬升重物的劳动强度，减少重物搬运过程中的磕碰损伤与人员砸伤风险。
