斜置手提式电镀加工滚筒结构设计

　　滚镀作为小尺寸五金零件批量表面处理的核心工艺，其核心载具的结构合理性直接决定镀层均匀性、生产效率与零件磕碰损伤率，这款斜置手提式电镀滚筒正是针对中小批量精密五金滚镀场景开发的专用载具，区别于大型全自动滚镀线的固定式重型滚筒，该结构主打灵活适配小型手动电镀线、实验室打样、多品种小批量生产的使用需求。从实际应用场景来看，这类手提式电镀桶主要适配滚镀镍、滚镀锌、滚镀铜等常规电镀工序，也可用于小型五金件的化学镀、酸洗除油、钝化等前处理后处理工序，尤其适合电子接插件、小螺丝、铆钉、小型冲压件等单重小于50g、批量在数公斤级的零件加工，避免大型滚筒装料量不足导致的零件翻滚不畅、镀层厚薄不均问题，同时无需配套复杂的驱动安装结构，可直接架在现有电镀槽的槽沿上使用，适配槽宽范围较宽，无需对现有产线做改造即可快速投入使用。

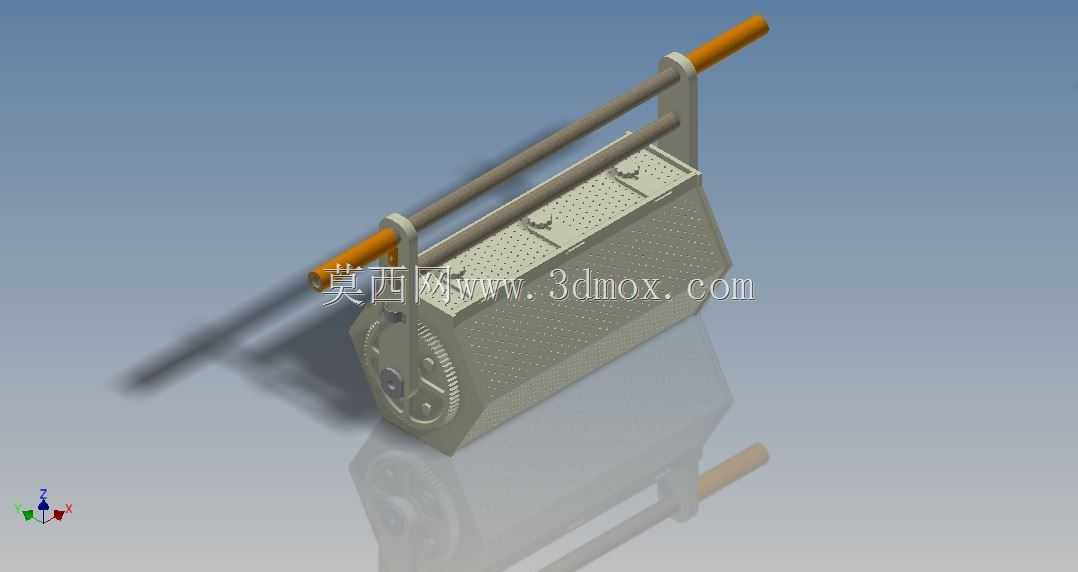

　　从功能特性来看，该滚筒采用六边形截面的桶身设计，区别于圆形滚筒的平滑翻滚特性，六边形的平面结构可在滚筒转动时带动桶内零件抬升后自然滑落，避免零件随桶壁同步滑动导致的翻滚不充分，桶身壁面均匀密布透水孔，孔的尺寸经过匹配设计，既保证电镀液可以快速在桶内外交换，保证桶内电流密度、镀液浓度与槽内主体保持一致，又能防止小型零件从孔中漏出，同时孔边做了倒钝处理，避免翻滚过程中刮伤零件表面。桶身两端设置有带密封结构的端盖，端盖采用快拆式卡扣固定，装料卸料时无需额外工具即可快速打开，端盖中心集成有传动齿轮，当架在槽边的驱动支座上时，可通过槽边的摩擦轮或者齿轮啮合带动滚筒缓慢转动，转速控制在3-8r/min区间，适配不同零件的翻滚需求，避免转速过高导致零件磕碰变形，或者转速过低导致镀层堆积。

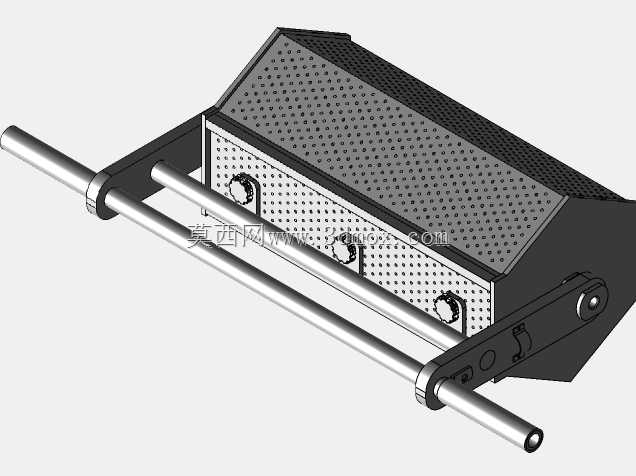

　　设计思路上，这款滚筒充分考虑了手动操作的使用需求，顶部设置有两根平行的手提支撑杆，支撑杆端部包裹有绝缘防滑握套，操作人员可直接手提转移滚筒，完成不同槽体之间的工序转移，无需额外吊装设备，支撑杆同时作为滚筒的安装支撑轴，架在槽沿时可直接作为转动支撑，无需额外配置转轴配件，简化了安装结构。桶身整体采用耐酸碱腐蚀的非金属材料制作，避免在电镀过程中被镀液腐蚀，同时不会干扰槽内电流分布，保证镀层沉积均匀，传动齿轮采用耐腐材质制作，长期在酸性碱性环境下使用不会出现锈蚀卡滞问题。滚筒采用倾斜式安装姿态，架在槽沿时桶身与水平面呈10-15度夹角，这个角度设计既可以保证桶内零件集中在桶身中下部，不会在转动时从端盖缝隙漏出，同时能让镀液在桶内形成缓慢的流动交换，提升镀液更新效率，相比水平安装的滚筒，倾斜姿态下零件的翻滚轨迹更复杂，不会形成固定的滑动层，镀层厚度差可控制在10%以内，满足精密五金件的镀层要求。

　　从安装边界与尺寸适配来看，该滚筒的整体长度控制在500mm以内，桶身直径200mm左右，单桶最大装料量为5kg，适配的电镀槽最小宽度为250mm，槽液深度需没过桶身轴线位置，保证转动过程中零件可以完全浸没在镀液中，安装时仅需保证槽沿有足够的支撑宽度放置支撑杆即可，无需预留额外的驱动安装空间，手动使用时也可直接手持支撑杆来回晃动滚筒，强化桶内镀液交换，适合打样阶段的灵活操作。桶身的透水孔开孔率在30%左右，平衡了结构强度与镀液流通效率，桶壁厚度为5mm，长期使用不会出现变形，端盖与桶身的配合面设置有密封挡边，可防止细小的碎屑从配合缝隙漏出污染镀液，同时避免镀液在转移过程中从缝隙大量滴落，减少车间地面的镀液污染。在实际使用中，该滚筒可根据加工零件的尺寸更换不同孔径的桶身，适配从微型电子零件到稍大尺寸五金件的加工需求，整体结构无易损易耗件，仅需定期清理透水孔中残留的镀层渣即可长期使用，维护成本极低，非常适合小型电镀加工车间、表面处理实验室、五金打样车间的使用需求，相比大型滚镀设备，投入成本低，使用灵活，可快速切换不同的加工工序，适配多品种小批量的生产模式。
