双岗墙框配套电箱结构三维设计

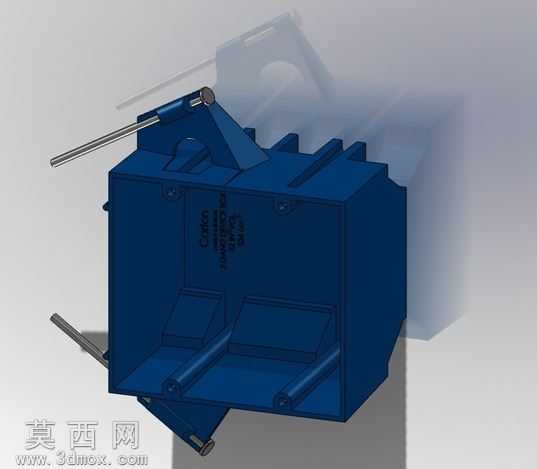

本作品采用SolidWorks软件完成全参数化三维建模，建模过程遵循电气配套构件的实际生产尺寸规范，对双岗墙框配套电箱的每一处结构进行1:1比例还原。建模初始阶段先梳理电箱与墙框的装配逻辑，先绘制墙框的基体轮廓，通过拉伸、切除等基础特征完成墙框的卡槽、安装位、定位凸台结构，确保墙框部分能够与墙体安装位精准适配，预留的穿杆孔位严格对齐实际施工的布线走向，避免后续装配出现干涉问题。电箱主体部分采用薄壁特征建模，对箱体内外的安装筋位、走线槽、元件固定座逐一进行特征构建，箱体表面的标识区域采用包覆特征实现，还原实际产品的标识刻印效果。材质渲染阶段，为电箱主体赋予深蓝色哑光金属漆材质，模拟工业电气壳体常用的喷塑工艺质感，调整材质的粗糙度、反光度参数，让箱体表面呈现出均匀的哑光金属质感，避免过度反光造成的视觉失真；为穿装的金属杆件赋予抛光不锈钢材质，通过调整高光参数体现金属杆件的光滑表面特性，与箱体的哑光质感形成明确区分。结构设计上充分考虑双岗场景的使用需求，墙框部分设置多组定位卡接结构，能够让电箱与墙体实现稳固嵌装，箱体伸出的操作杆件预留足够的操作行程，确保开关、调节动作能够顺畅完成，箱体内部预留充足的元件安装空间，走线槽的走向符合低压电气布线的规范要求，强弱电区域做了隐含的分隔结构设计，避免布线杂乱带来的安全隐患。建模过程中对所有装配配合面进行了干涉检查，确保每一处连接结构都能实现无干涉装配，转动、滑动部位预留了合理的配合间隙，符合实际机械加工与装配的公差要求，整体模型结构完整，细节还原度高，可用于电气安装施工的方案展示、配套构件的生产参考以及相关教学场景的演示使用。
