立式多舱电气控制柜结构三维设计

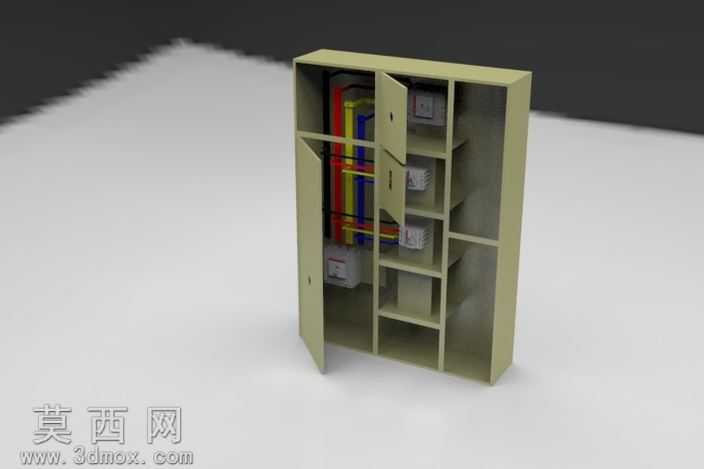

本作品为立式多舱电气控制柜的三维结构设计，建模阶段采用参数化特征建模方式，先以基准平面定位柜体整体外轮廓尺寸，通过拉伸凸台命令生成柜体的外侧壁、顶板与底板结构，严格遵循电气柜体的常规壁厚规范设置板材厚度，保证柜体结构强度的同时控制整体重量。建模过程中对柜体内部的分隔舱室做了精细化处理，通过横向与纵向的隔板拉伸切除、阵列排布，划分出独立的元件安装舱与布线通道区域，每个舱室预留了标准的元件安装位尺寸，可适配常规规格的电气元件安装需求。柜门部分采用合页安装位的预留结构设计，在柜体侧壁与柜门对应位置生成了匹配的安装凸台与孔位，同时在柜门内侧预留了标识牌、门锁的安装位置，还原真实电气柜的柜门装配逻辑。材质与渲染阶段，为柜体外壳赋予了浅橄榄绿的金属喷塑材质，调整材质的粗糙度参数模拟真实柜体表面的哑光喷塑质感，内部隔板采用同色系稍浅的金属材质区分层次，布线区域的线缆分别赋予红、黄、蓝、黑等不同的绝缘皮材质，清晰区分不同功能的线路走向，舱室内的电气元件赋予对应工程塑料与金属组合材质，还原元件的真实外观质感。渲染时采用柔和的工作室漫反射光源，调整光源角度避免柜体表面出现过强反光，同时添加柔和的地面阴影，让柜体整体呈现出真实的工业产品展示效果。结构设计上重点考虑了电气柜的实用性，布线通道与元件舱做了物理分隔，避免线路杂乱干扰元件安装与后期维护，右侧预留的通高舱室可适配大尺寸电气元件的安装需求，多舱分隔的设计也方便不同功能回路的分区布置，柜门的开合角度预留符合日常操作维护的空间需求，整体结构完全参照现实中工业电气控制柜的设计逻辑搭建，可用于电气柜体结构认知、布线布局教学等场景，清晰展现立式电气控制柜从外部柜体到内部舱室、布线布局的完整结构形态。
