ABB款金色塑壳断路器开关三维设计

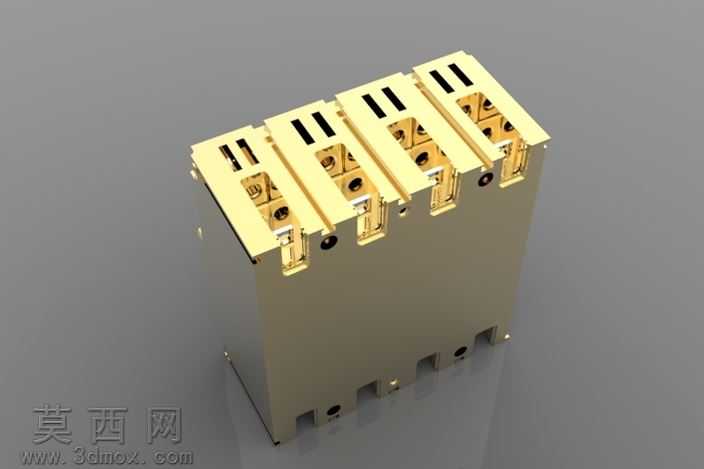

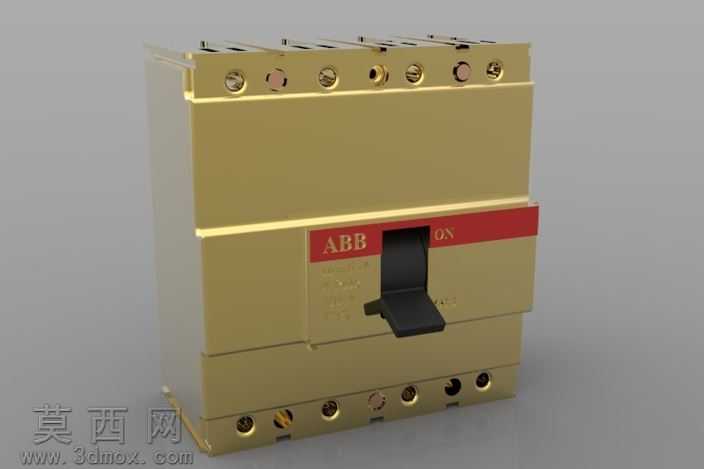

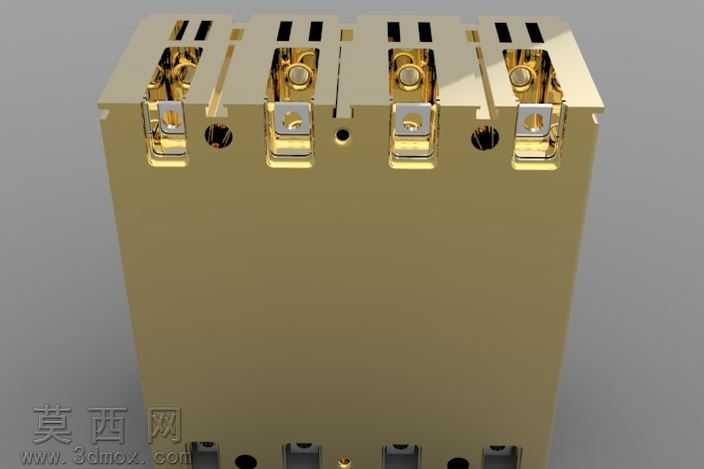

本作品为ABB品牌塑壳断路器开关的三维建模设计，整体采用24K金色质感外观进行渲染呈现，还原了MCCB塑壳断路器的真实工业形态。建模过程中首先依据实物测绘尺寸搭建基础壳体框架，精准还原断路器长方体主体的比例关系，对壳体表面的分模线、边角倒角做了精细化处理，避免生硬直角带来的失真感。顶部进线端的接线孔位按照真实产品的排布间距逐一建模，每个接线孔的内螺纹结构、端口倒角都做了细节刻画，底部出线端的孔位同样遵循实物布局，保证上下接线位的对应关系准确。操作手柄区域还原了ABB经典的红底标识设计，手柄的倾斜角度、握持弧度都贴合真实操作手感，手柄与壳体的衔接缝隙做了合理预留，模拟实际产品的装配间隙。材质渲染阶段，主体壳体采用金属磨砂金材质，调整材质的反射粗糙度参数，模拟工业镀金件的哑光金属质感，避免过度镜面反射带来的廉价感；红色标识条采用半哑光塑料材质，与主体金属材质形成明确的质感区分；操作手柄采用黑色哑光工程塑料材质，表面添加细微的颗粒纹理，还原真实断路器手柄的防滑触感。结构设计上完整还原了塑壳断路器的外部装配逻辑，壳体的拼接卡扣位置、侧面的散热凹槽、品牌标识的浮雕效果都逐一呈现，确保模型从各个角度观察都符合真实产品的外观特征。设计思路围绕工业配电场景的应用需求展开，在保证外观还原度的基础上，对模型的面数做了合理优化，既保留足够的细节用于产品展示、方案演示，也避免冗余面数导致的渲染卡顿问题，可用于配电设备布局演示、电气产品宣传素材制作、低压电器教学演示等多个场景，模型整体比例协调，细节丰富，材质表现贴合实物质感，能够直观展现该款ABB塑壳断路器的外观特征与结构特点。
