压力机配套砖块堆垛设备结构设计

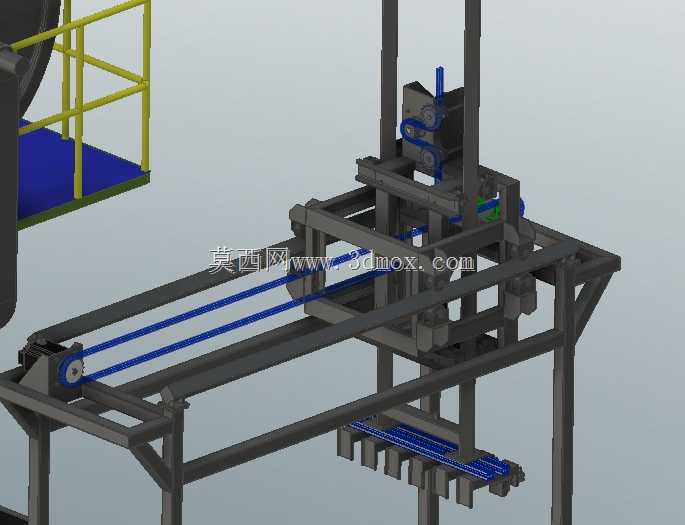

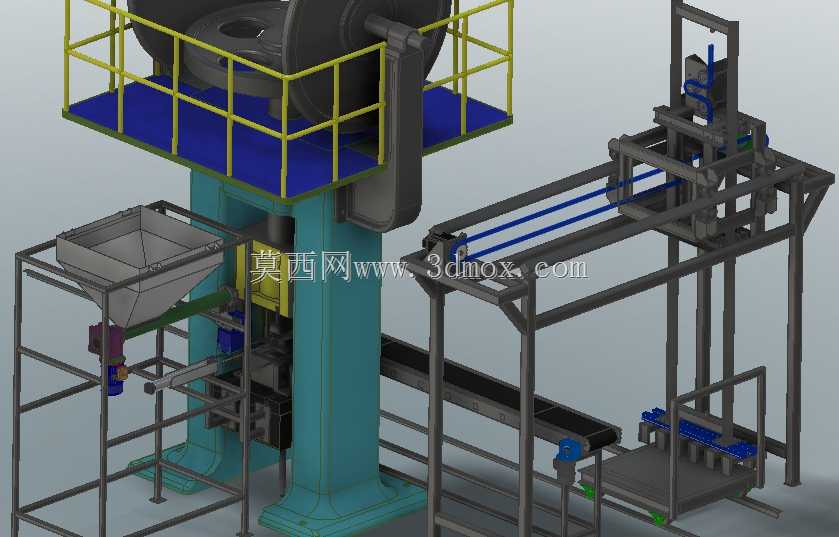

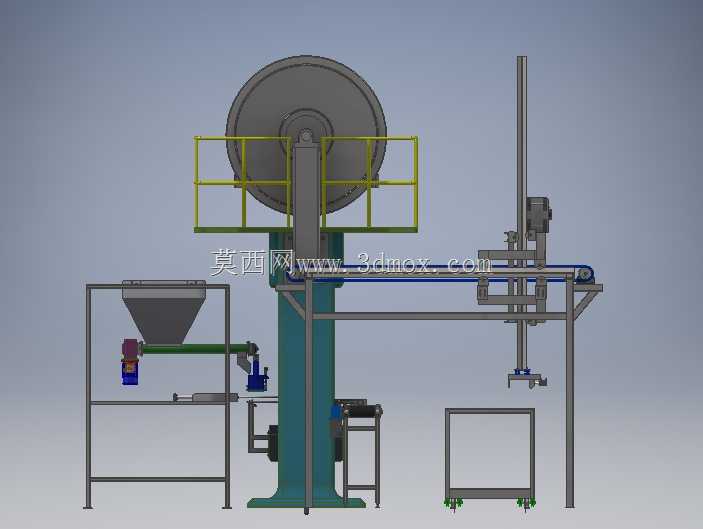

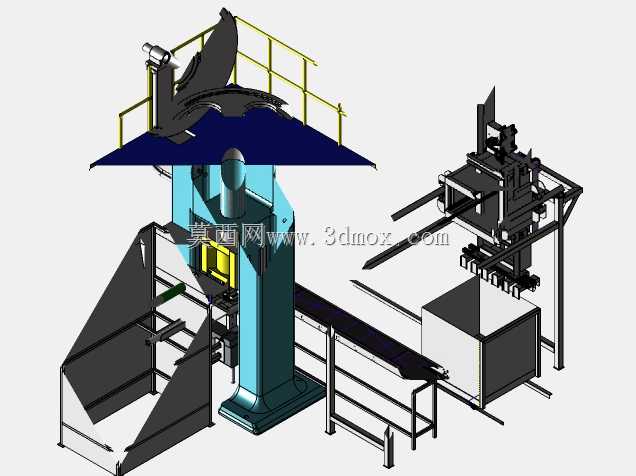

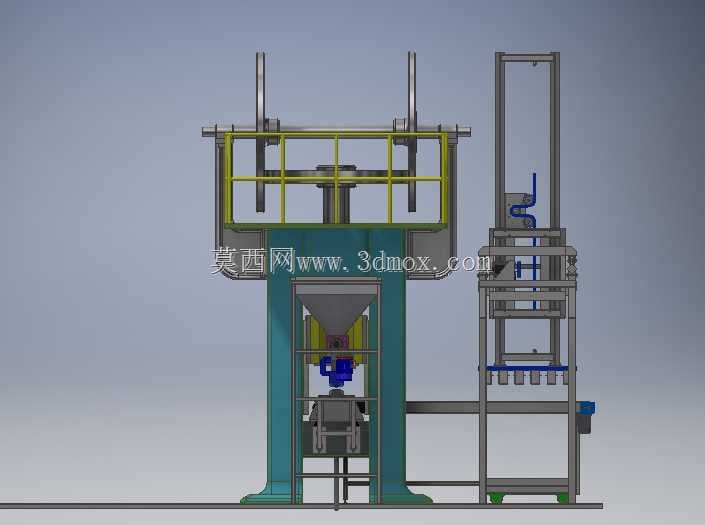

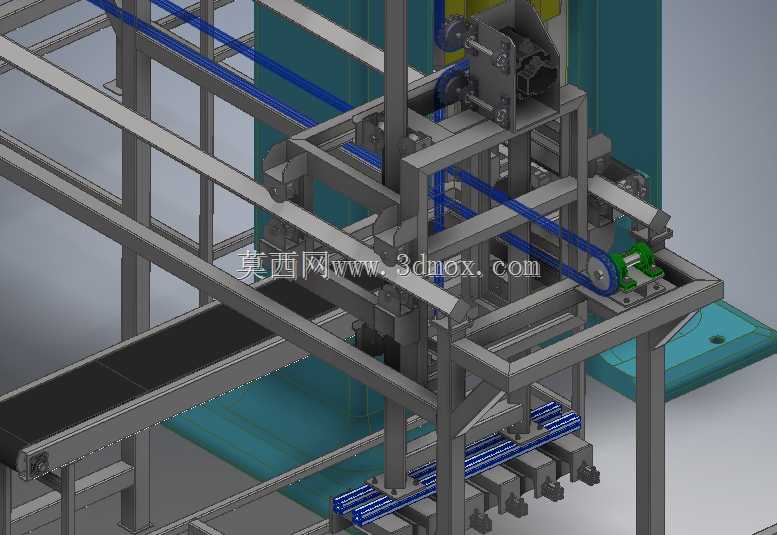

这套堆垛设备是直接配套砖类压制生产线压力机使用的专用工位装置，安装位置紧贴压力机成品出料端，不需要额外占用独立的车间大跨度场地，整体机架采用方管焊接拼装结构，安装基准面与压力机出料输送面保持齐平，垂直方向的升降行程完全匹配标准砖块压制后的出料高度与码垛层叠高度，横向输送架的伸出长度刚好覆盖压力机出料口到下方砖垛承接位的距离，不会和压力机的滑块行程、模具更换空间产生干涉。设备的核心功能是承接压力机压制成型后的砖块成品，通过带传动的水平输送机构将砖块从出料位置平稳转移到夹取工位，再由垂直升降的夹取机构完成整排砖块的夹取、下放、码放动作，全程不需要人工介入搬运刚脱模的砖块，避免刚压制完成的砖坯因为人工触碰产生边角缺损，同时能把工人从高重复的重体力码垛岗位替换下来，适配耐火砖、常规建材砖等多种同尺寸规格砖型的码垛作业。设计过程中优先考虑了压力机周边的安装边界，整体框架的立柱全部布置在压力机出料侧的预留安装点位上，底部支撑脚的开孔位置匹配车间现有预埋的安装螺栓孔位，不需要对原有压力机的地基做额外改造，输送线的带面选用防滑平皮带，不会刮蹭砖坯的成型表面，夹取机构的夹头采用硬质耐磨材质，接触砖面的位置做了圆角处理，夹取力度通过机械限位做了刚性限制，不会因为夹持力过大造成砖坯开裂。整套设备的动作逻辑和压力机的成型节拍做了匹配，当压力机完成一次压制、顶出成品砖坯后，输送线同步启动接料，砖坯到达夹取工位后触发位置检测，升降架下行带动夹头到位，夹取完成后升降架抬升，横移到码垛位下放，逐层堆叠到设定层数后，再由下方的输出线把整垛砖块转移到下一转运工序，机架的侧面预留了维护开口，日常检查皮带张紧度、夹头磨损情况的时候不需要拆解整体框架，传动部位的护罩做了快拆设计，能缩短日常维护的停机时间，所有转动部件的润滑点都引到了设备外侧，操作人员不用探入设备内部就能完成注油保养。
