普通卧式车床尾座结构三维设计

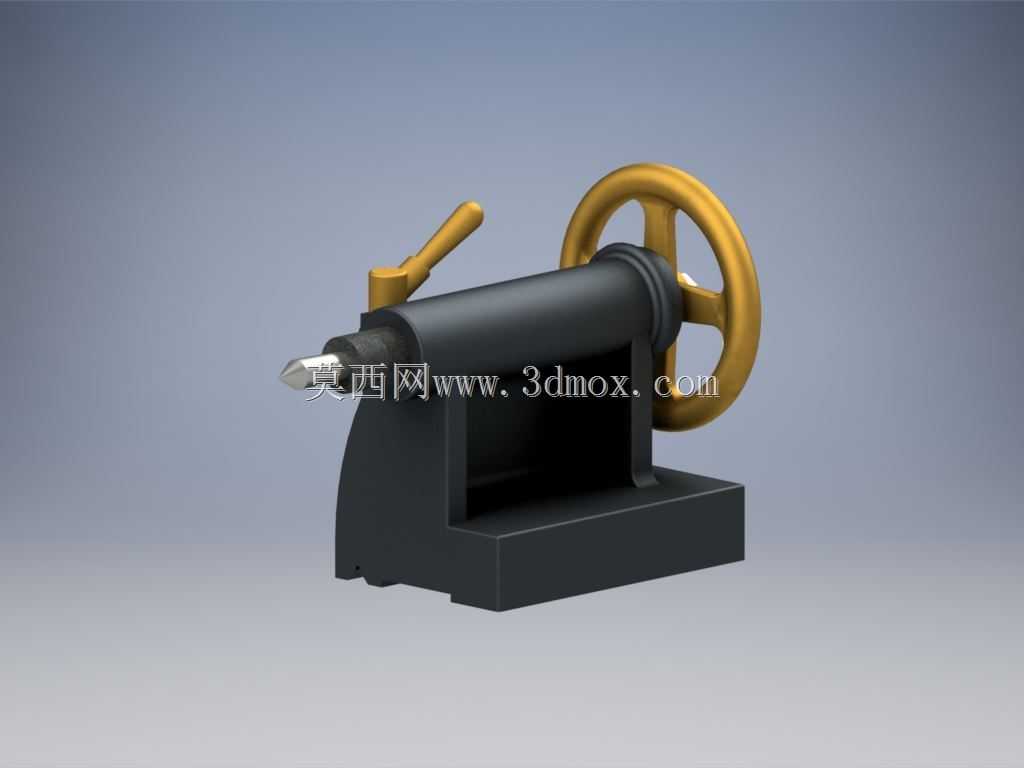

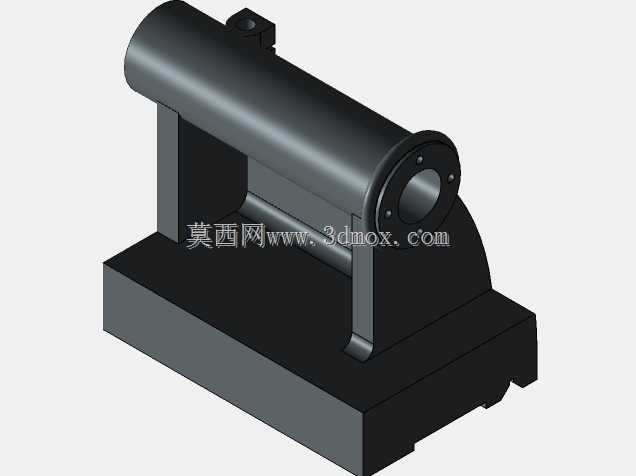

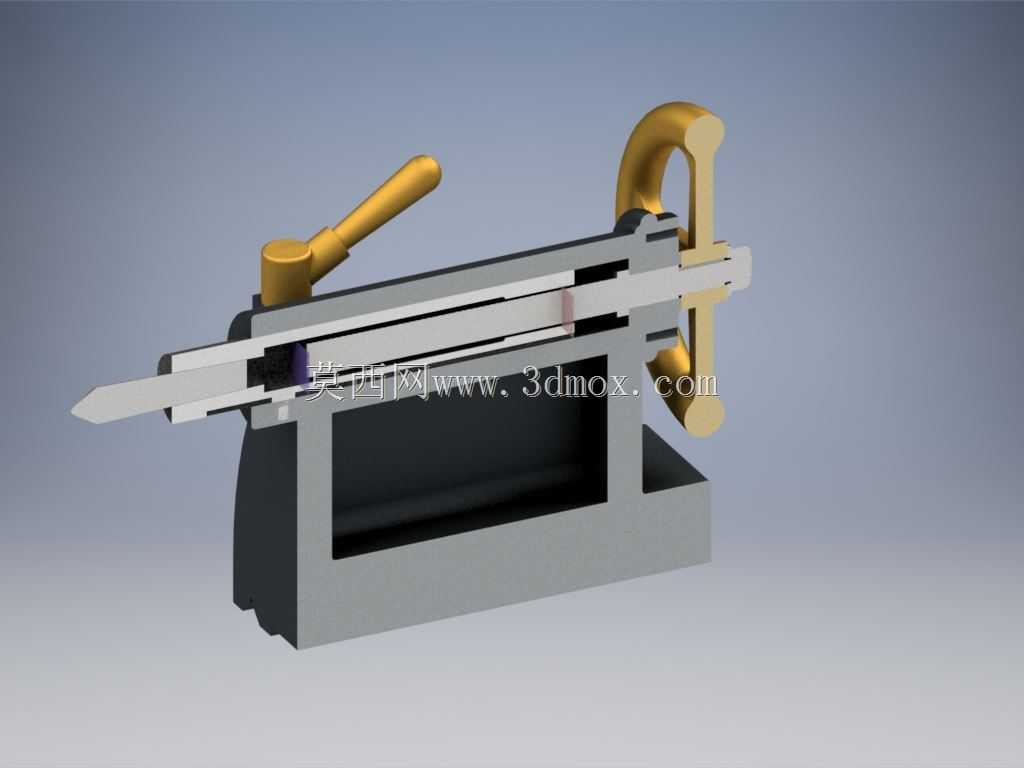

在普通卧式车床的轴类、套类零件加工场景中，尾座是承担工件轴向顶持、长轴类零件加工支撑、配合主轴箱装夹工件的核心配套部件，同时也可搭载钻头、铰刀等孔加工刀具完成端面孔系加工工序，是车床实现稳定回转加工不可或缺的功能单元。这套尾座结构采用经典的卧式布局，整体由底座、尾座体、套筒、顶尖、手轮传动副、锁紧手柄几大模块构成，底座采用带安装定位槽的矩形铸铁结构，可沿床身导轨做轴向滑移，适配不同长度工件的装夹需求，安装时通过底座的压板结构与床身导轨锁紧，保证加工过程中尾座无轴向窜动。尾座体内部加工有同轴的套筒安装孔，套筒与安装孔采用H7/h6间隙配合，可沿轴向平稳滑移，套筒前端采用莫氏锥孔设计，可适配标准莫氏顶尖、钻夹头接杆等工装，满足不同加工场景的工装快速更换需求。手轮传动模块采用梯形丝杠副传动，转动手轮时可带动套筒实现轴向进给，梯形丝杠具备自锁特性，可在进给到位后保持套筒位置稳定，避免加工过程中套筒回缩导致工件松动。侧面设置的偏心锁紧手柄，可在套筒调整到目标位置后，通过偏心机构压紧套筒侧壁，彻底锁死套筒轴向自由度，在重切削工况下可有效避免顶尖退让，提升加工稳定性。设计过程中重点考虑了尾座与床身导轨的配合精度，底座导轨面设置有润滑槽，可定期加注润滑脂降低滑移阻力，同时减少导轨面磨损，延长部件使用寿命。尾座体与底座之间设置有微量横向调整机构，可通过调整螺钉修正尾座轴线与主轴轴线的同轴度，满足锥度加工、高精度轴类零件车削的精度要求。顶尖采用标准回转顶尖结构，内置滚动轴承可随工件同步回转，减少顶尖与工件中心孔的摩擦磨损，适配高转速加工场景。整体结构的尺寸边界完全适配常规6140系列卧式车床的安装空间，底座安装槽间距、导轨配合面宽度均与通用车床床身参数匹配，可直接作为替换备件或教学实训模型使用，结构细节完整还原了实际车床尾座的装配关系，各运动部件无干涉，可直观演示尾座的进给、锁紧、工装装夹全流程动作。
