龙门式数控钻床设备结构设计

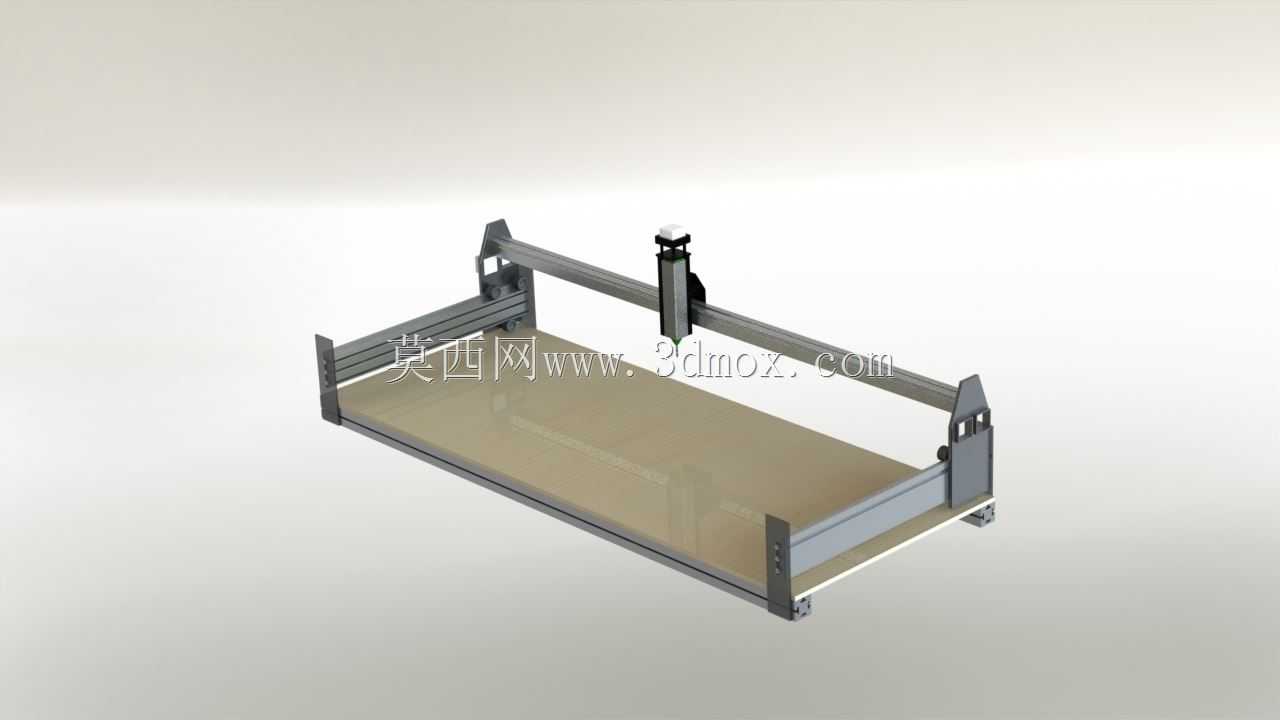

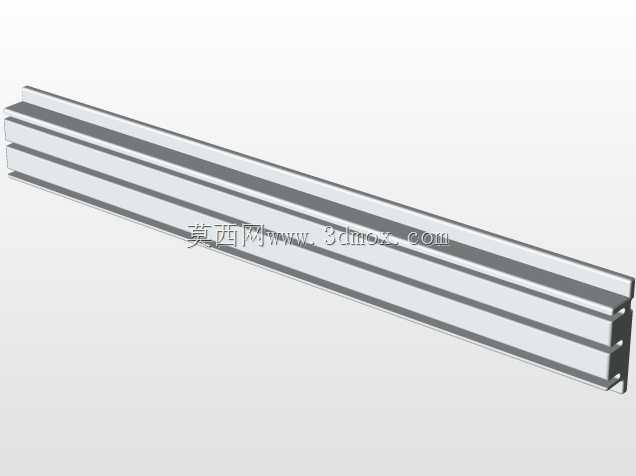

这款龙门式数控钻床主要面向平板类工件的多孔加工场景，在钢结构加工、钣金制造、广告标识加工、家具板材开孔等领域都有广泛应用，可替代人工划线钻孔的传统工序，大幅提升孔位加工精度与批量生产效率。设备采用龙门跨式布局，横梁沿床身两侧的纵向导轨做进给运动，钻削主轴搭载在横梁滑座上可实现横向移动，主轴自身带垂直方向的进给行程，三个运动轴均采用伺服驱动配合线性导轨传动，能保证高速移动下的定位精度，重复定位误差可控制在0.02mm范围内，满足多数精密钻孔的工艺要求。从结构设计思路来看，床身采用整体焊接钢结构件，经过去应力退火处理后再进行导轨安装面的精加工，避免长期使用出现结构变形，两侧的纵向导轨安装面经过平磨处理，保证平行度公差在0.05mm/全长范围内，横梁同样采用矩形钢管焊接结构，内部布置加强筋提升抗弯刚度，避免主轴钻削时出现横梁下挠影响孔的垂直度。设备的加工幅面可根据用户需求调整，常规款的纵向有效行程覆盖2000mm到4000mm区间，横向有效行程覆盖1200mm到2000mm区间，主轴垂直行程一般为200mm，可装夹直径1mm到20mm的钻头，适配不同孔径的加工需求，安装时需要预留设备周边至少800mm的操作维护空间，地面需要做150mm厚的混凝土地基并预埋地脚螺栓，调平后才能投入使用。主轴单元采用高速电主轴搭配水冷系统，长时间钻削也能维持稳定的转速输出，设备配备气动压料装置，加工前可自动将工件压紧在工作台面上，避免钻孔时工件移位，工作台面采用硬质铝合金型材拼接，表面加工有T型槽用于安装夹具，也可搭配真空吸附台面用于非金属板材的固定。在实际使用中，该设备可导入CAD图纸自动生成钻孔路径，无需人工逐点编程，支持断点续钻、加工路径预览等功能，操作门槛较低，普通操作工经过简单培训即可上手，相比传统摇臂钻床，加工效率可提升3到5倍，孔位位置精度也远高于人工划线加工的水平，适合多品种小批量的平板类工件钻孔加工场景。
