卧式铣床用花键铣刀结构设计

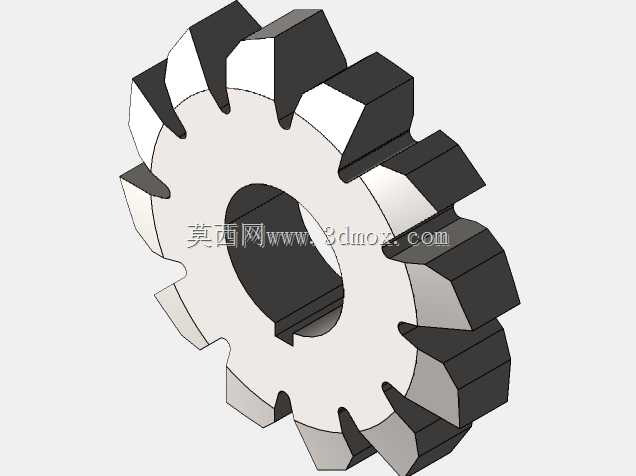

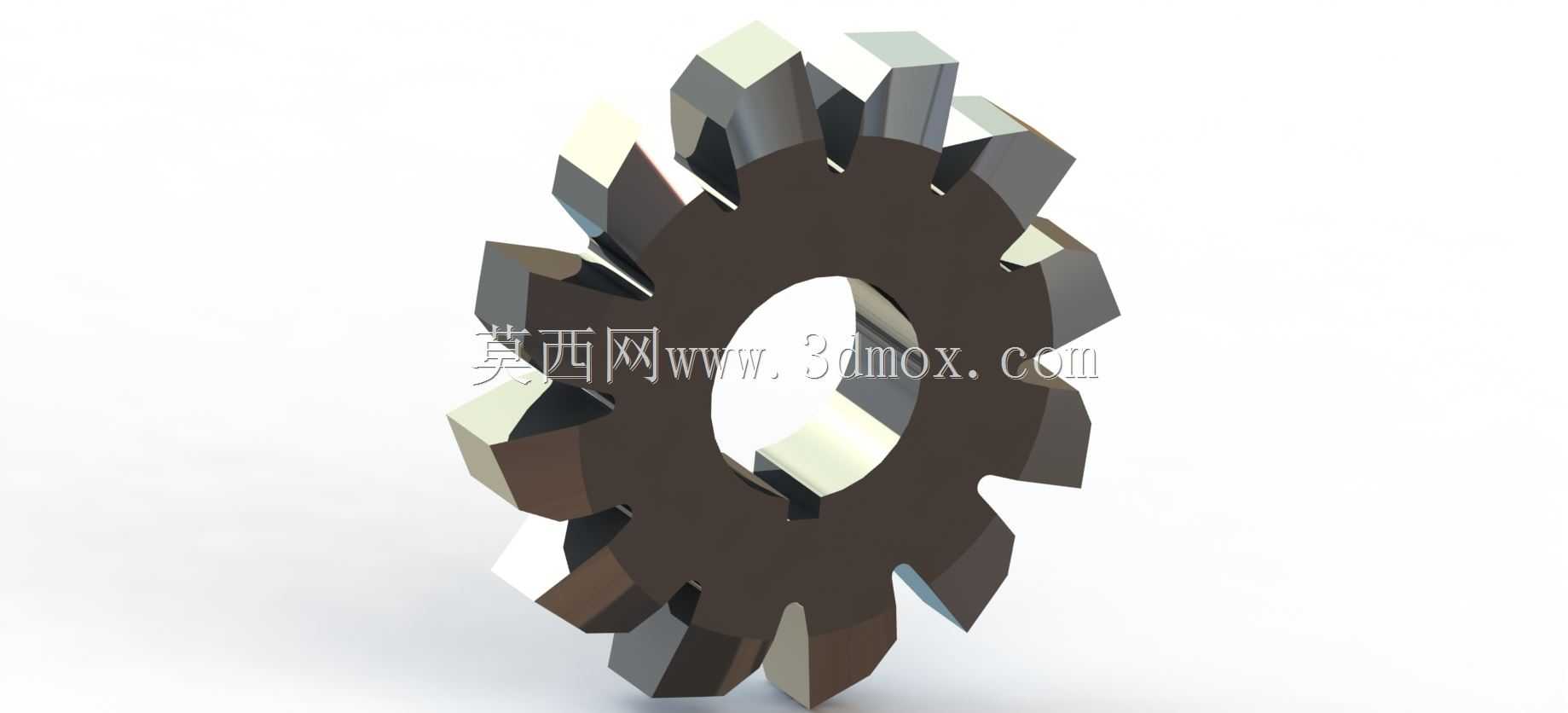

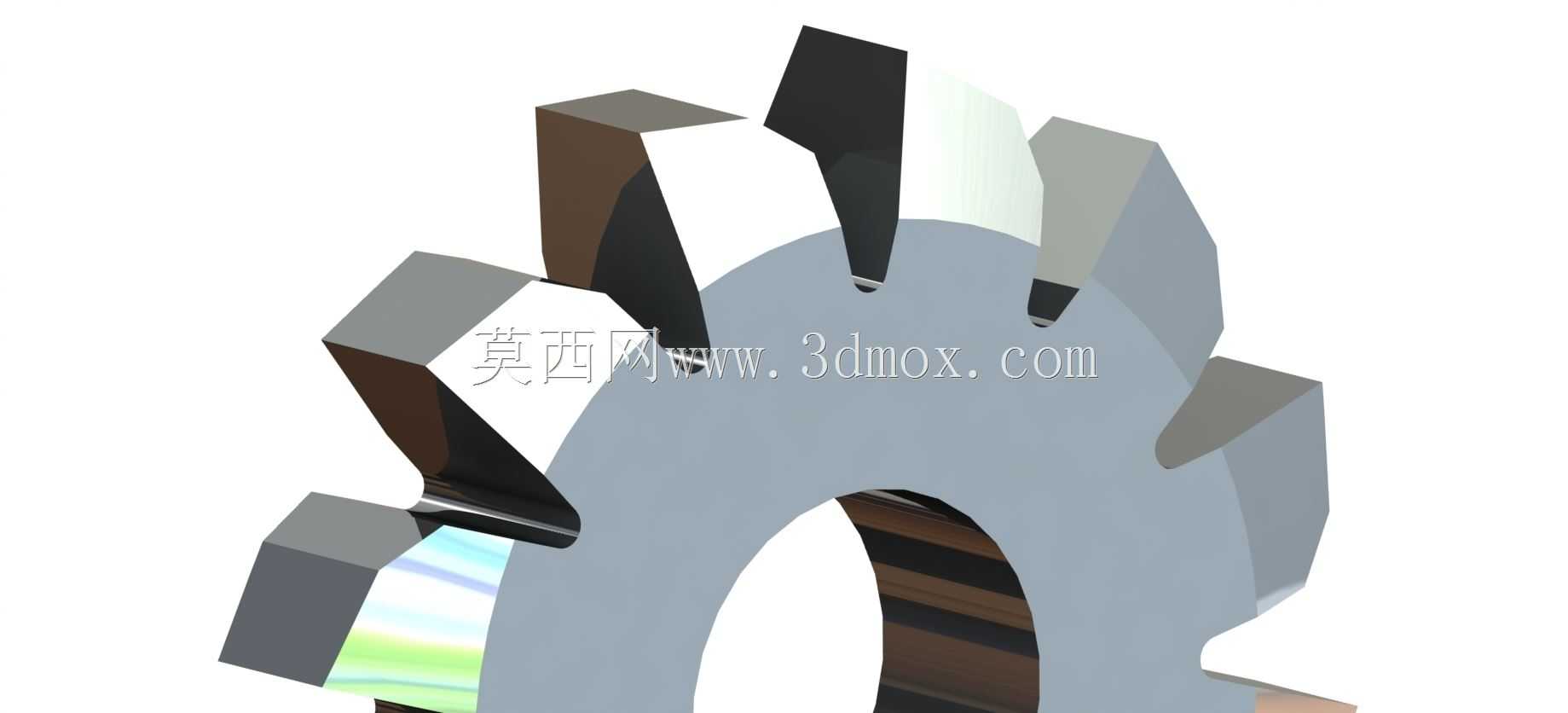

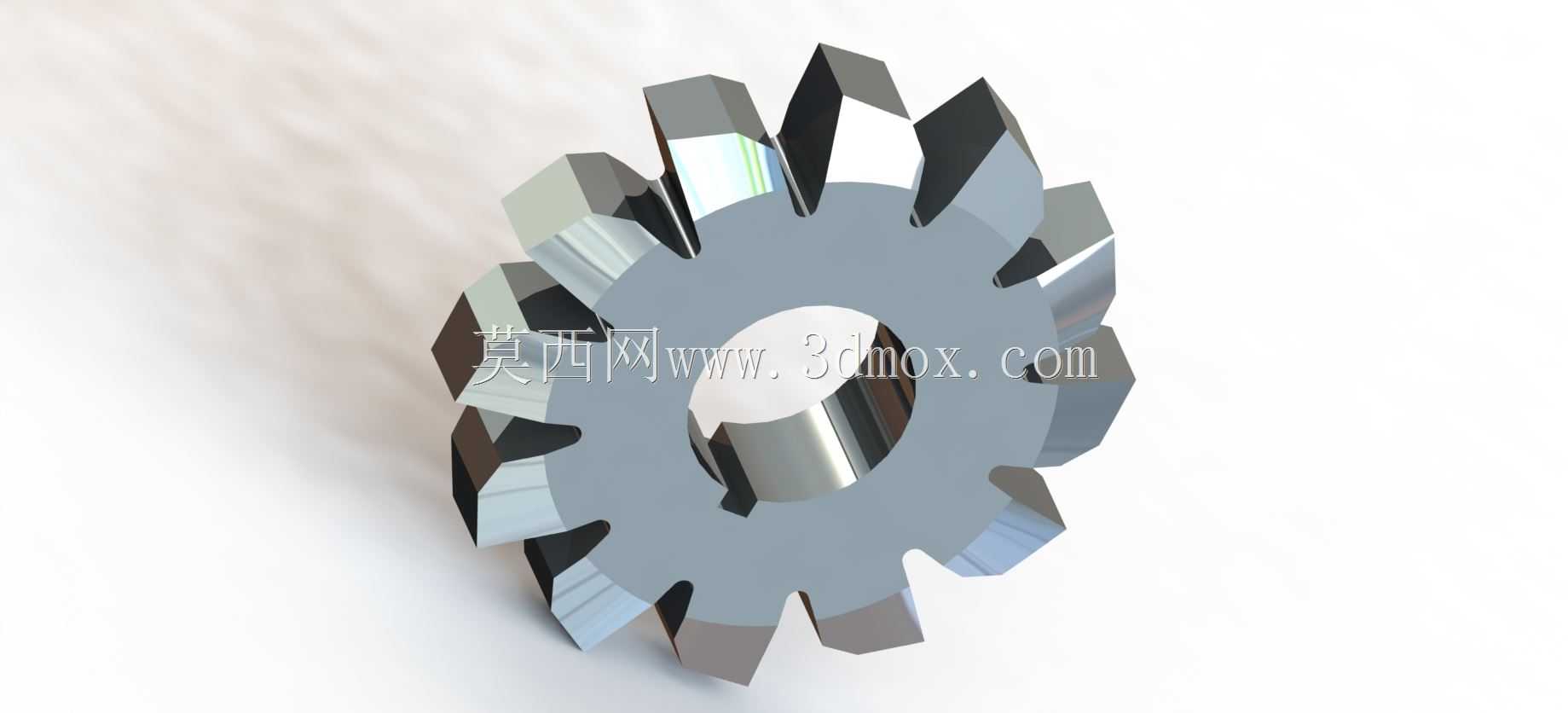

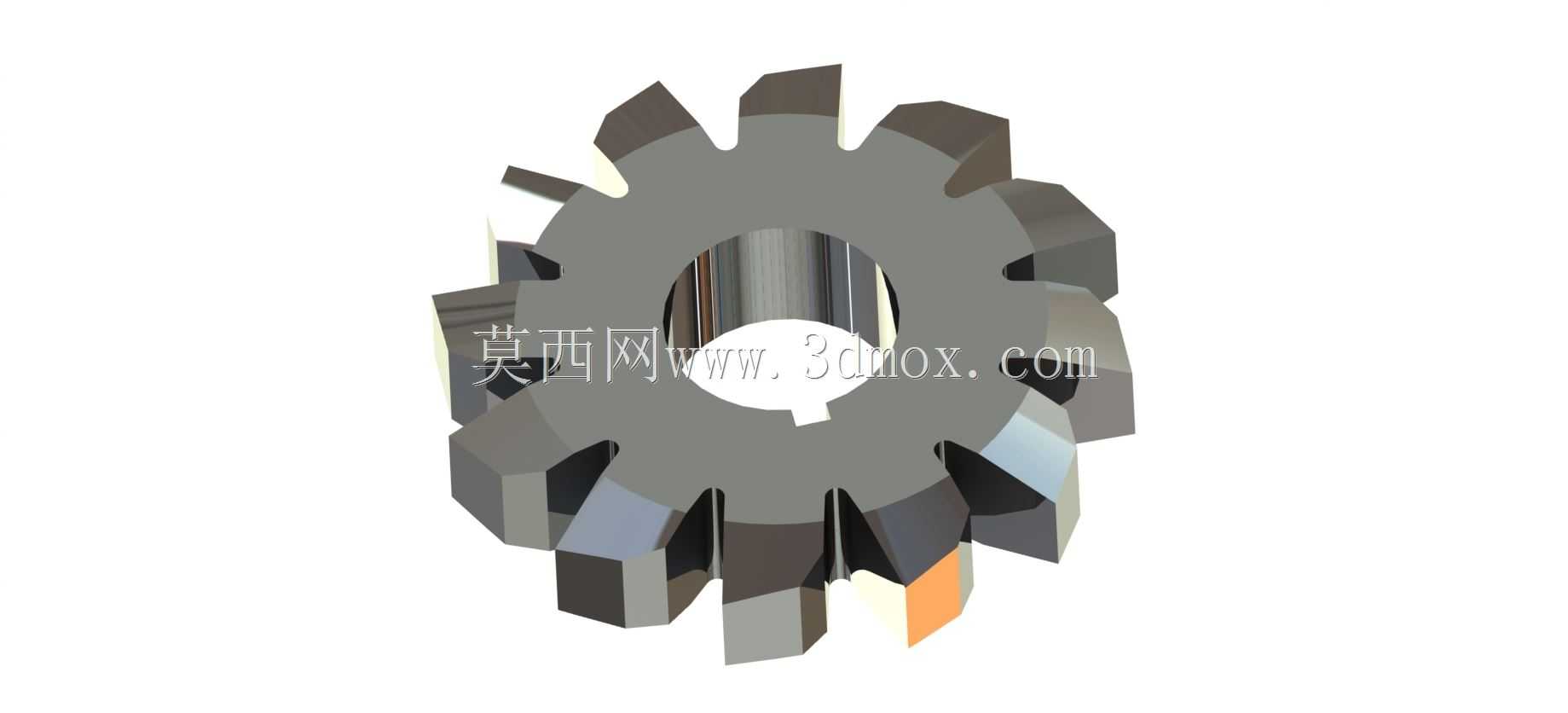

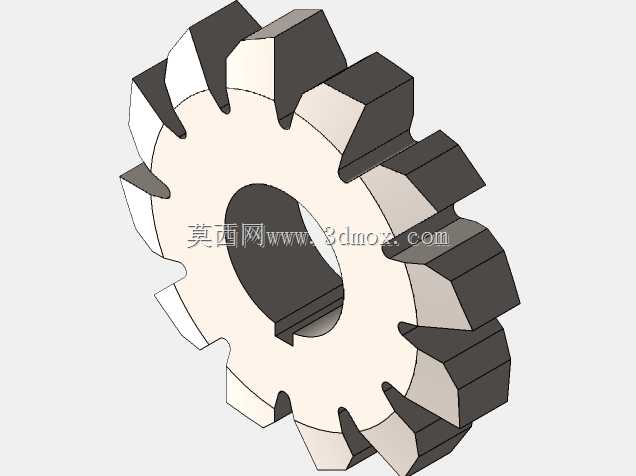

这款花键铣刀主要适配卧式铣床的加工场景，在中小批量花键轴类零件的铣削工序中应用广泛，尤其适合设备维修车间、小型机加工企业的非连续生产需求，可完成矩形花键、渐开线花键的齿形粗铣与半精铣加工，加工后齿形精度可满足普通传动部件的装配要求，无需后续过多修磨工序。从结构设计来看，该铣刀采用盘形结构布局，中心设置标准安装通孔，可直接穿装在卧式铣床的刀杆上，通过刀杆两端的锁紧螺母实现轴向固定，安装时需保证铣刀端面与刀杆轴肩的贴合度，避免高速旋转时出现端面跳动影响加工精度。刀齿部分采用均匀分布的直齿设计，每个刀齿的切削刃经过角度优化，前角适配钢材铣削的切削阻力要求，后角预留足够的刃磨余量，可支持多次重磨复用，延长刀具整体使用寿命。齿槽的容屑空间经过合理计算，铣削过程中产生的带状切屑可顺利沿齿槽排出，不会出现切屑堵塞刮伤已加工齿面的问题。在安装边界上，该铣刀的外径、厚度与中心孔尺寸匹配常用卧式铣床的刀杆规格，安装后刀具的径向跳动量可通过刀杆调整垫圈进行微调，适配不同长度花键轴的加工行程需求，加工时需配合铣床的分度头使用，通过分度头的精确分度完成等分齿的逐齿铣削，走刀过程中刀具的切削受力均匀，不会出现单齿过载崩刃的情况。设计过程中重点考虑了刀具的动平衡性能，盘体部分的厚度均匀性控制在合理公差范围内，高速旋转时的振动量极小，可有效降低铣床主轴的负载，减少加工过程中的振纹，提升花键齿面的加工光洁度。刀齿的刃口部分采用对称式布局，正反方向均可参与切削，适配不同走刀方向的加工需求，在铣削长轴类花键零件时，可通过逆铣和顺铣的切换适配不同材质工件的加工特性，比如加工45号钢调质件时采用逆铣方式可减少刀具打滑，加工有色金属件时采用顺铣可提升表面质量。
