起重作业用带环眼圆弧弯钩结构设计

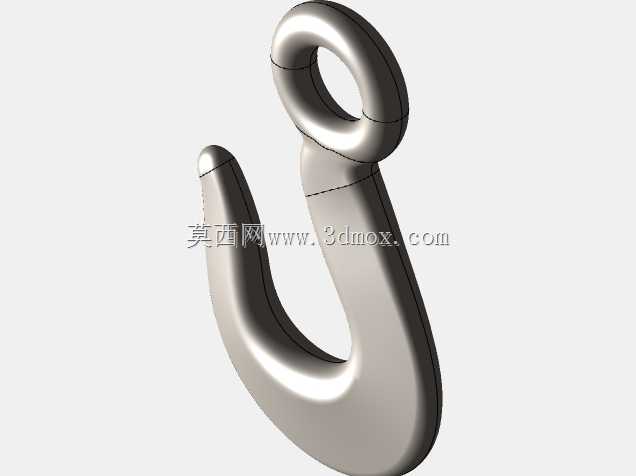

这类带环眼的圆弧弯钩，是起重吊装、物料转运场景里极为常见的受力构件，日常在车间行吊配套吊具、仓储轻型货物吊运、户外小型设备安装移位作业中都能见到它的身影，核心作用是通过钩身挂接吊索、吊环或者被吊物的挂点，配合上端环眼连接的卸扣、吊链完成载荷的传递，实现重物的垂直起吊与短距离移位。从结构设计逻辑来看，上端的封闭环眼做了整圈圆弧过渡，没有尖锐的棱角突变，主要是为了避免与连接件配合时出现应力集中，环眼的内径尺寸预留了足够的配合间隙，能够适配市面上常规规格的弓形卸扣、D型卸扣以及直径匹配的起重链条，安装时不需要额外加工适配结构，直接穿接连接件即可完成装配，环眼与钩身的衔接段做了加厚处理，这个位置是整个吊钩受力时弯矩最大的区域，加厚的截面能够有效抵消起吊瞬间的冲击载荷，避免长期交变载荷下出现疲劳裂纹。钩身整体采用流畅的大圆弧曲线设计，没有直角弯折结构，一方面是让载荷能够顺着钩身的曲面均匀传递到环眼位置，不会在弯折处形成应力峰值，另一方面钩尖位置做了向内的小角度收束，能够防止挂接的吊索在起吊过程中从钩口滑脱，钩尖的端部做了钝边处理，不会划伤吊索的编织层或者钢丝绳表面，延长配套吊具的使用寿命。钩身的截面采用类椭圆的变截面设计，靠近环眼的位置截面厚度更大，往钩尖方向逐步收薄，既保证了核心受力区域的结构强度，也尽可能控制了构件自身的重量，降低吊具的额外载荷占比。在实际选型适配时，需要注意钩身开口的尺寸边界，要保证被挂接的吊索、挂耳能够顺利放入钩内，同时钩身的深度要足够，挂接后吊索的受力点要落在钩身圆弧的最低点，避免起吊过程中吊索往钩口位置滑移。这类吊钩在设计时没有额外的防脱锁舌结构，更适合用于吊运过程平稳、没有大幅晃动的固定工位起吊作业，如果是用于移动性较强、晃动幅度大的起吊场景，可以在钩口位置额外加装防脱卡簧配件，进一步提升作业安全性。建模过程中需要重点关注各个曲面过渡位置的曲率连续性，避免出现曲面褶皱或者曲率突变的问题，否则后续做有限元受力分析时，会在突变位置出现不符合实际工况的应力集中误判，影响结构强度校验的准确性，同时环眼的内圆柱面要保证足够的圆度，确保与卸扣销轴配合时接触面积均匀，不会出现局部压强过大的磨损问题。
