齿轮切削作业专用刀具收纳管理器

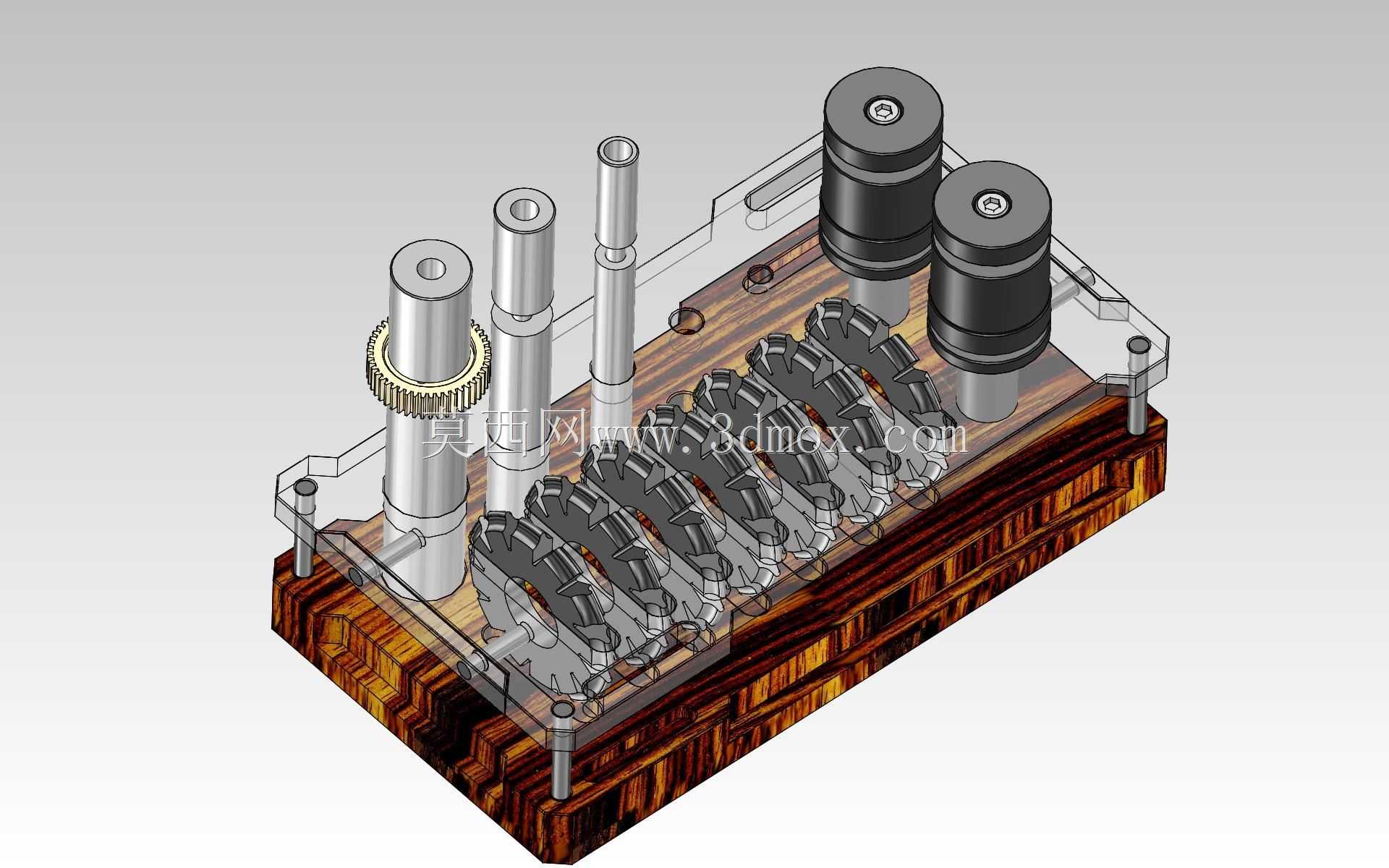

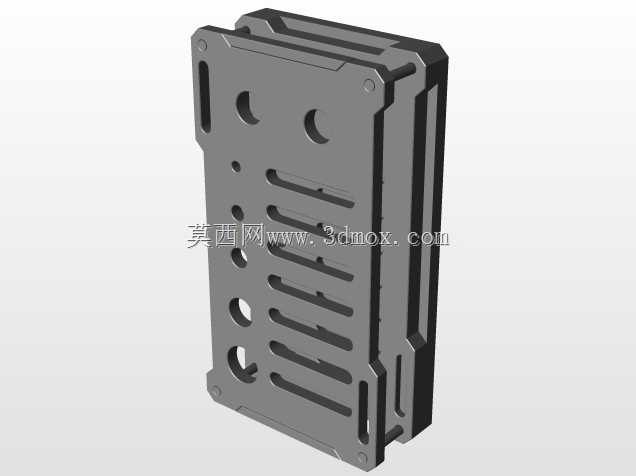

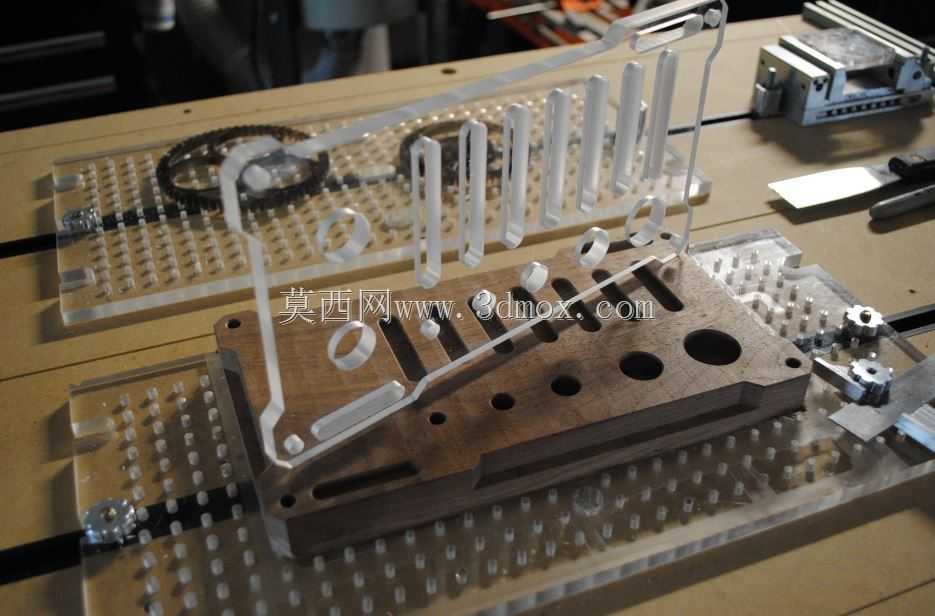

在中小模数齿轮滚齿、插齿加工的车间工位场景中，刀具与配套心轴的规整存放一直是容易被忽略的细节——不少机加工班组习惯将滚刀、插齿刀、不同规格的工件心轴随意摆放在机床旁的木质垫块或铁皮托盘上，不仅取用的时候需要反复翻找，磕碰导致的刀齿崩损、心轴定位面划伤更是时有发生，直接影响齿轮加工的齿形精度与装夹同轴度。这款刀具管理器正是针对齿轮切削工位的实际收纳需求设计，整体采用分层式布局，底座选用稳定性强的实木层压材质，既可以避免金属部件直接接触产生磕碰划伤，自身的重量也能保证整组器具放置在机床操作台面上时不会因为取用刀具的外力发生滑移。上层的透明防护盖板采用嵌入式安装，不额外占用横向操作空间，闭合后可以阻挡车间内的切削液飞溅、磨屑粉尘落入存放位，保持刀具刃口与心轴定位面的清洁，减少加工前的擦拭清理时间。结构设计上，管理器的存放位完全匹配齿轮加工常用的配套辅具规格：设置了5种不同直径的工件心轴存放孔，孔位带有轴向定位台阶，心轴插入后不会发生倾斜倾倒，适配常见的齿轮加工装夹心轴尺寸；7个刀具存放槽采用仿形定位设计，每个槽位对应对应规格的齿轮切削刀具，槽内预留了刃口避让空间，避免刀齿与槽壁接触发生磕碰，取放时可以直接握持刀具柄部，不会触碰刃口造成损伤；另外单独设置的2个TTS心轴专用存放位，适配小规格齿轮加工用的高精度TTS心轴，定位精度更高，避免与普通心轴混放造成的精度损耗。从安装边界来看，整台管理器的外形尺寸适配普通滚齿机、插齿机的操作台空余区域，不需要额外在台面上打孔固定，直接放置即可使用，底座底部带有防滑垫，即使操作台面上残留少量切削液也不会发生移位。日常使用时，操作人员可以根据当班的加工任务，将需要用到的刀具、心轴提前对应放入存放位，换产时不需要往返工具室取送辅具，也能避免不同规格刀具混放导致的拿错用错问题；透明盖板可以快速开合，不影响取用效率，同时能直观看到内部存放的器具规格，减少核对时间。对于多品种小批量的齿轮加工班组来说，这种针对性设计的工位收纳器具，能有效降低刀具损耗率，减少辅具找取的辅助时间，间接提升齿轮加工的作业效率，同时也能让工位现场保持规整，符合车间5S管理的实际要求。
