机加工用立式直角定位夹角工装板

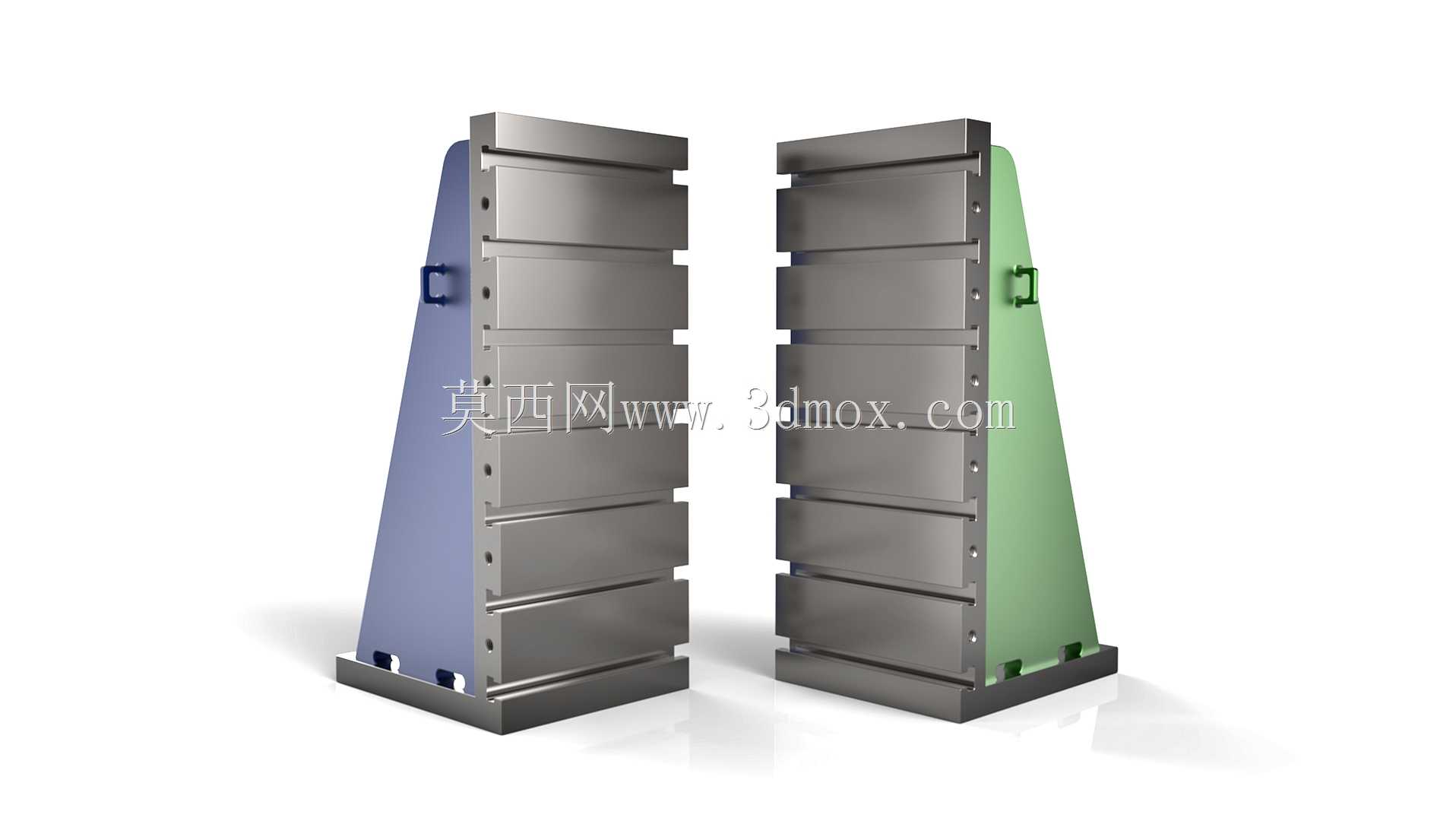

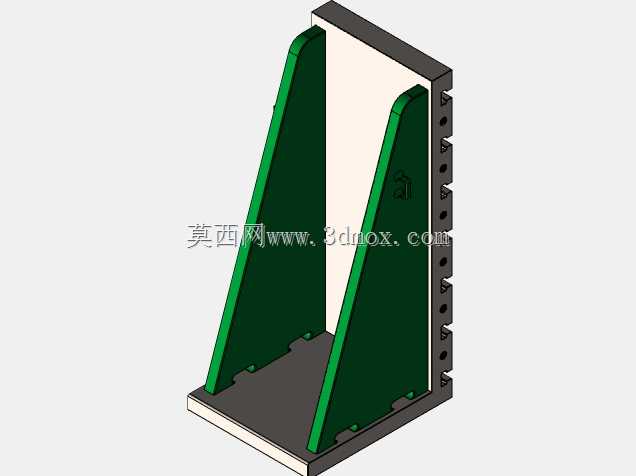

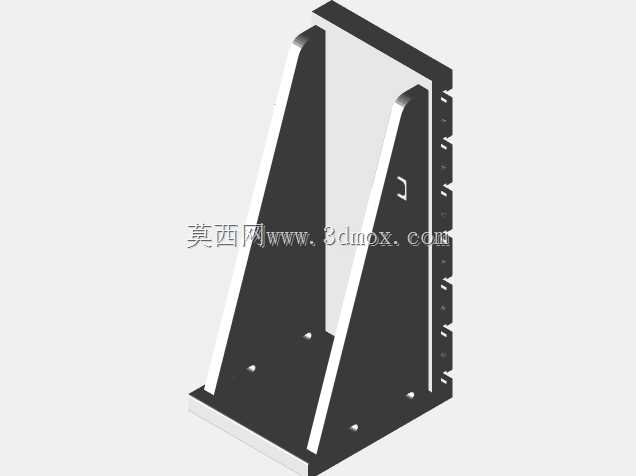

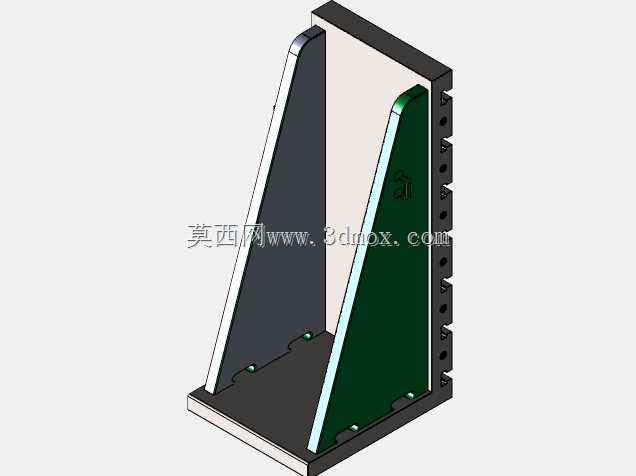

　　这类夹角定位板主要布置在数控加工中心、重型铣床的工作台面区域，作为大尺寸异形工件、长条型焊接结构件的侧向定位基准使用，区别于平口钳、卡盘这类夹持类工装，它依靠自身90度的垂直基准面，为工件提供稳定的侧向靠紧定位，减少工件装夹时的找正时间，尤其适配批量加工时重复定位精度要求高的生产场景。从结构设计来看，主体采用梯形截面的立式支撑结构，底部为加厚的安装基座，基座上预留了多组T型槽配合的安装孔位，可直接通过T型螺栓固定在机床工作台的标准槽距上，安装时不需要额外加工过渡连接块，适配多数通用机床的工作台安装边界。立式支撑面采用分段式的模块化面板设计，每段面板上都加工有等距排列的定位螺孔与槽口，可配合不同规格的压板、快速夹钳使用，

　　针对不同高度的工件，可灵活调整压紧点的位置，避免压接位置干涉刀具加工路径。支撑背板采用斜向加强的结构形式，在保证整体刚性的前提下减少了整体重量，单人即可完成工位上的拆装移位，背板上预留的握持位方便操作人员调整安装位置，避免搬运时磕碰立式基准面影响定位精度。两块夹角板可成对对称布置在工作台两侧，也可单块配合机用平口钳使用，当加工长尺寸型材类工件时，成对布置的夹角板可形成两端同步定位的基准，消除工件长距离放置时的倾斜偏差，保证加工面与工作台面的垂直度要求。设计时特意将基准面的平面度、两相邻面的垂直度公差控制在0.02mm以内，满足精密机加工的定位精度要求，面板部分采用可更换的结构设计，长期使用出现磨损、磕碰划伤后，不需要更换整体工装，

　　仅需拆卸更换对应段的面板即可恢复精度，大幅降低工装维护成本。在重型工件装夹场景下，这类夹角板可承受较大的侧向挤压力，不会出现普通靠板的变形偏移问题，支撑结构的加强筋布局经过受力优化，在工件靠紧、压板压紧的受力工况下，基准面的形变量控制在微米级，不会因为装夹力导致定位基准偏移。实际生产中，这类工装还可适配三坐标测量机的工件检测工位，作为检测时的垂直定位基准，配合测量探针完成工件形位公差的检测，不需要额外制作专用检测工装，拓展了工装的使用场景。安装时需要先清理工作台面的切屑与杂物，保证基座与工作台面完全贴合，再按照工件的加工尺寸调整两块板的间距，锁紧固定螺栓后使用百分表打表校正基准面的直线度，确认精度符合要求后再进行工件装夹，装夹过程中要保证工件基准面与夹角板的定位面完全贴合，避免存在铁屑、毛刺导致定位偏差。
