手动金属滚轴折弯加工装置结构设计

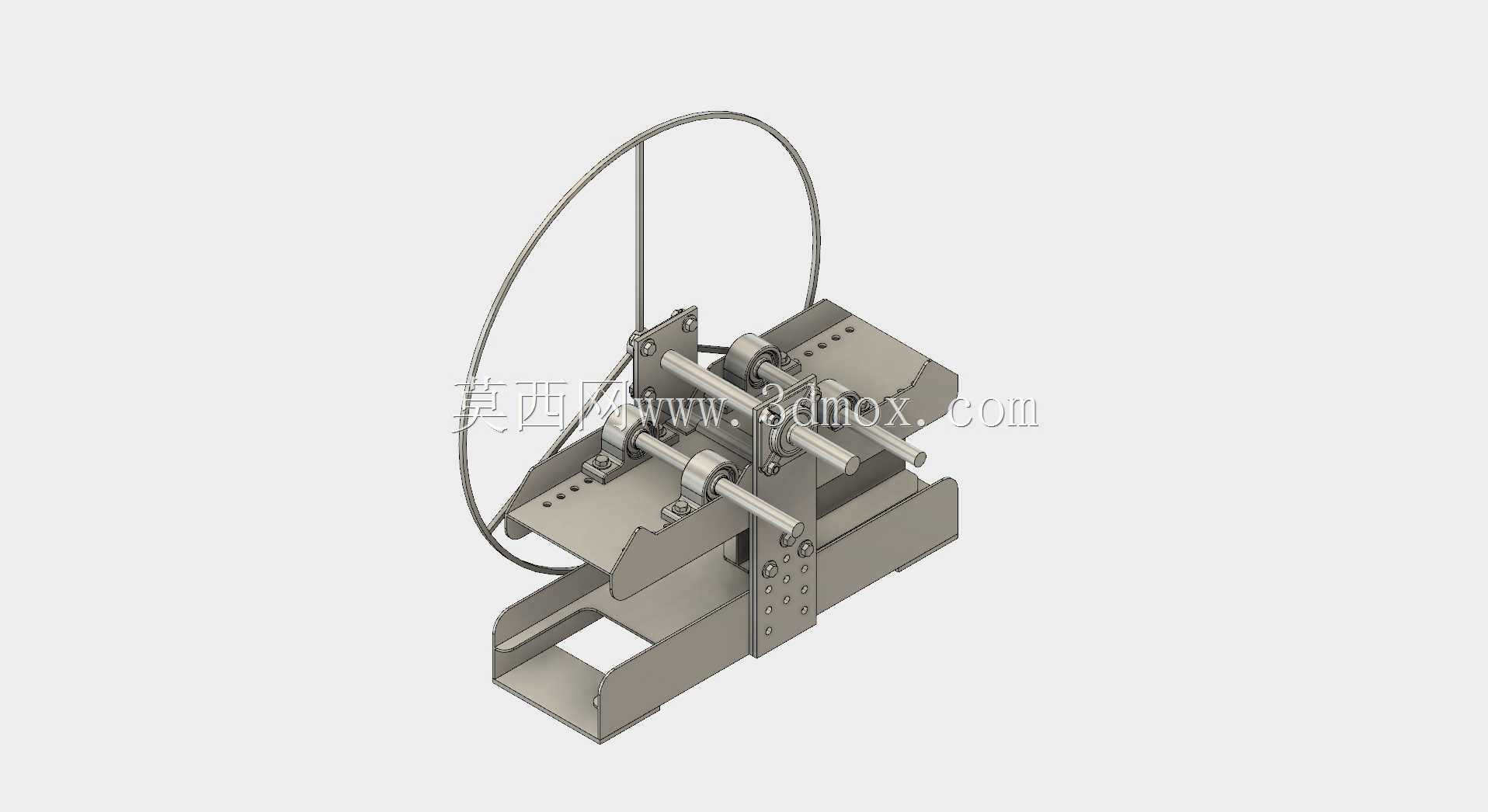

这款手动滚压式金属折弯装置，主要面向小型钣金加工、五金修配、单件小批量金属型材弯折作业场景，适配普通低碳钢薄板、窄条扁钢、细直径圆钢等常规金属材料的冷弯成型需求，在无大型折弯设备的现场维修、工坊加工场景下，可替代部分重型折弯设备完成小规格工件的弯折作业，无需外接动力源，纯手动操作即可完成压型动作，对作业场地的供电、空间要求极低。装置整体采用H型钢作为主体承载框架，框架上对称布置两组枕式轴承座作为滚轴的支撑结构，上下平行设置的滚轴作为成型执行部件，滚轴的轴端通过螺栓、螺母与垫圈完成轴向定位，轴承座与框架之间预留了调节长槽，可根据待加工材料的厚度调整上下滚轴的间隙，适配0.5mm到3mm厚度范围内的金属板材弯折需求。装置侧部设置的大直径手动转轮作为动力输入部件，通过连杆结构带动上滚轴转动，依靠滚轴与金属材料之间的摩擦力带动工件进给，配合框架末端预留的千斤顶安装位，可加装2吨级手动千斤顶提供压型所需的下压力，完成不同曲率半径的圆弧弯折、定角度折边作业。设计过程中优先保证了外部安装尺寸的通用性，主体框架的安装孔位按照常规工装台的固定间距设置，可直接通过螺栓固定在标准钳工工作台面上，不需要额外制作专用安装底座；滚轴采用调质处理的45号钢材质设计，表面粗糙度控制在Ra1.6以内，减少弯折过程中对工件表面的划伤，同时保证长期使用下的耐磨性能。考虑到实际加工中的材料回弹特性，滚轴的型面预留了0.5度的回弹补偿角，针对常见的Q235材料弯折作业，可有效降低成型后的角度偏差。装置的所有连接紧固件均采用标准件，后期维护更换无需定制非标配件，枕式轴承座采用带座外球面轴承结构，具备一定的自调心能力，可抵消安装过程中出现的少量同轴度误差，避免滚轴转动过程中出现卡滞、磨损加剧的问题。框架上的定位挡板可根据工件的弯折位置进行前后调整，保证批量加工时的弯折尺寸一致性，不需要每次作业前重新划线定位，能有效提升小批量加工的作业效率。
