带轮式滑轮支撑传动组件结构设计

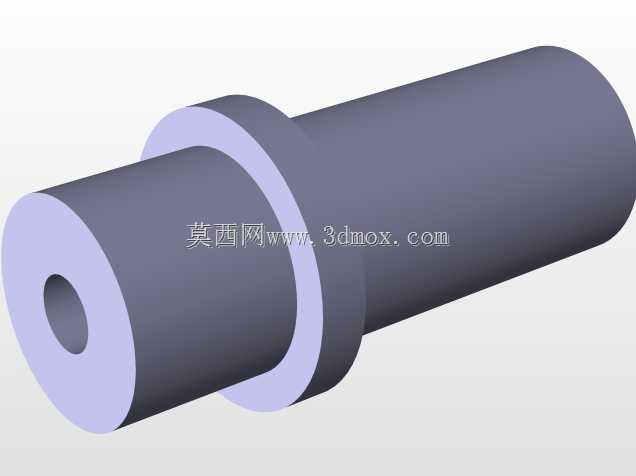

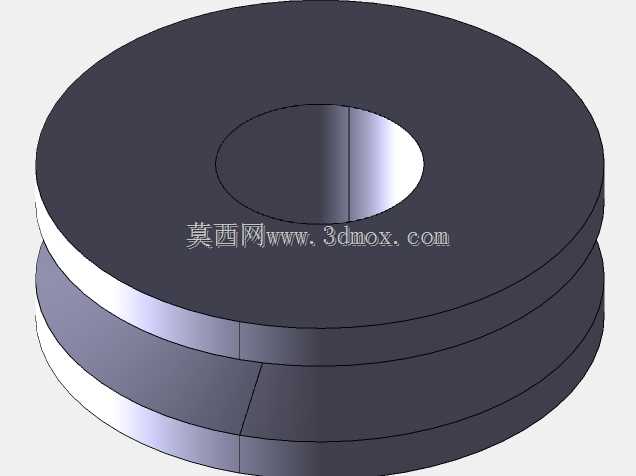

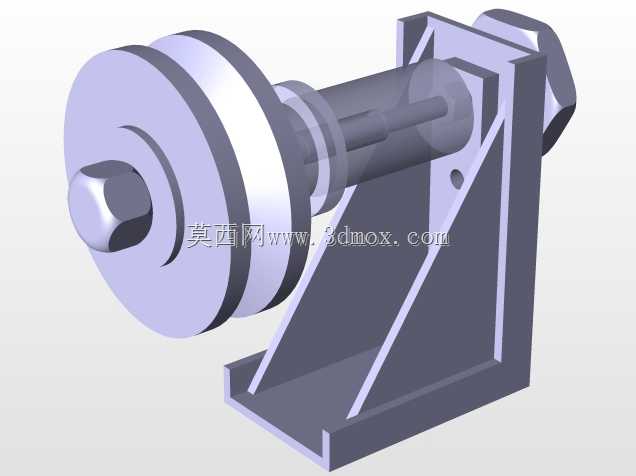

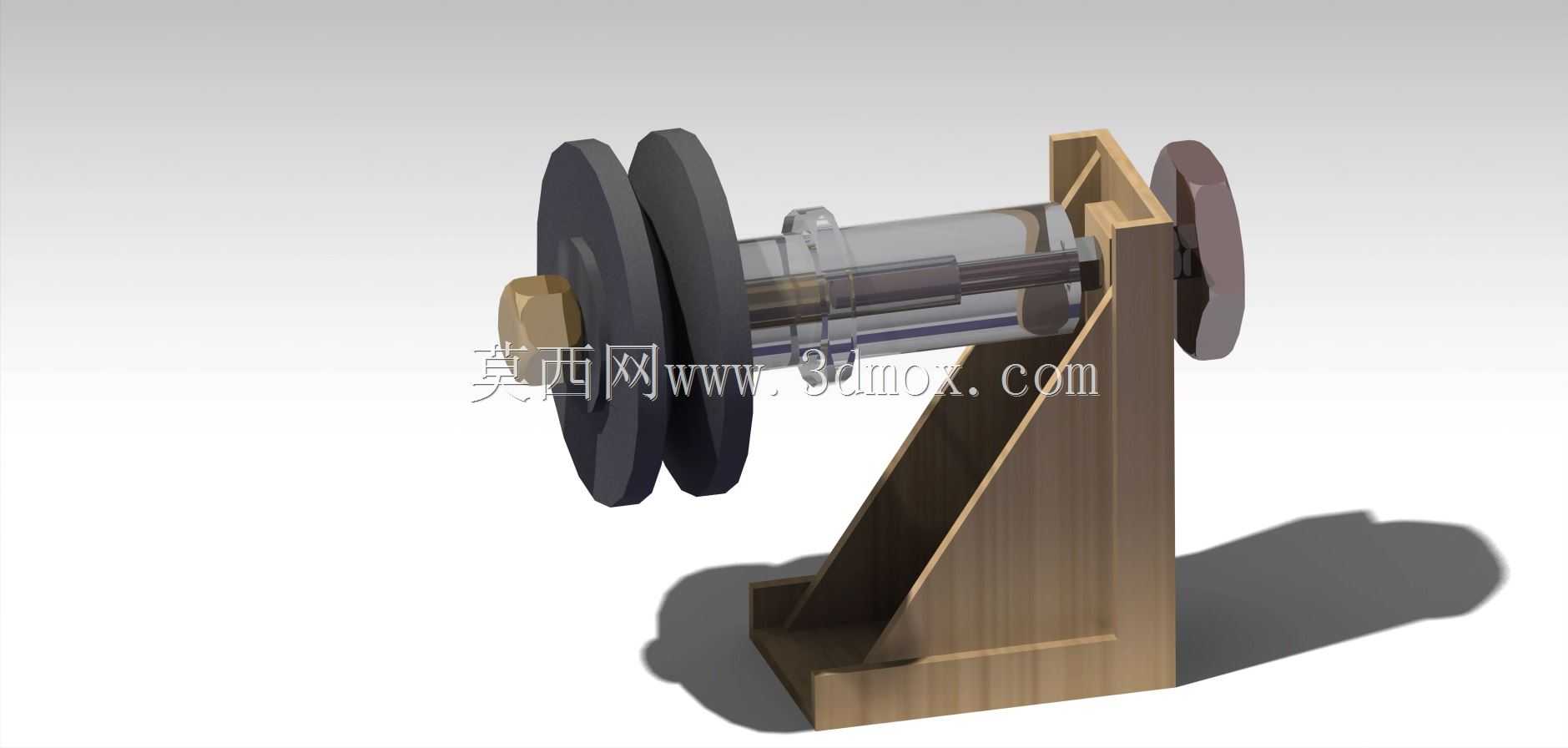

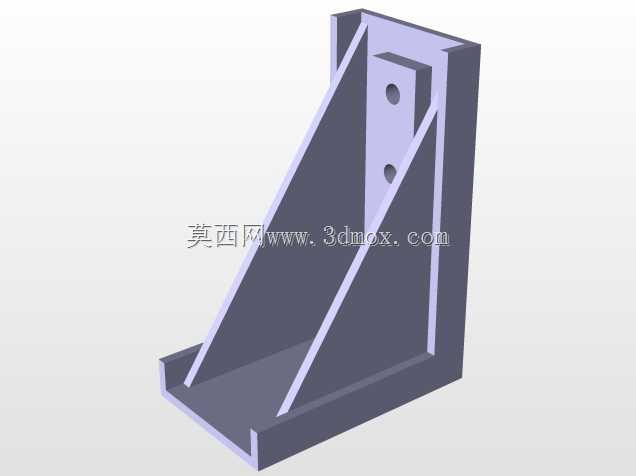

这类带支撑座的滑轮传动组件，多应用在中小型物料输送、轻载传动换向的工位场景中，比如生产线侧边的辅助送料机构、小型设备的皮带张紧传动端，或是实验教学用的机械传动演示台架上，核心作用是为回转的带轮、滑轮构件提供稳定的安装基准，同时承担传动过程中的径向载荷，避免轴系出现挠曲变形影响传动精度。从结构设计逻辑来看，整个组件采用立式三角筋支撑的座体结构，支撑座底部为平整安装面，可通过螺栓直接固定在设备机架的安装平台上，三角加强筋沿受力方向布置，能够在不额外增加座体整体壁厚的前提下，大幅提升支撑侧的抗弯刚度，抵消带轮传动过程中皮带拉力带来的倾覆力矩，避免长期运行后支撑座出现形变偏移。轴系部分采用贯穿式安装设计，轴端一侧布置双槽皮带轮，用于匹配传动皮带接入动力输入，另一侧设置手轮结构，既可以在设备调试阶段手动盘车校验传动顺畅度，也能在特定手动操作场景下作为手动输入构件使用，轴与支撑座的配合段预留了轴承安装位，可通过标准深沟球轴承实现轴的回转支撑，降低转动过程中的摩擦阻力，同时保证轴的回转同轴度。设计过程中需要重点把控几个安装边界尺寸：首先是支撑座底部的安装孔位间距，需要匹配常用工业铝型材机架或者钢板焊接机架的标准孔距，避免现场安装时出现孔位错位需要二次加工的问题；其次是带轮端面与支撑座立板之间的间隙，需要预留出皮带安装、后期维护调整的操作空间，同时要控制轴的悬臂长度，悬臂过长会导致轴端挠度变大，运行时带轮出现跳动，加剧皮带磨损；另外手轮的外圆直径需要大于支撑座立板的外侧轮廓尺寸，保证手动操作时手部不会与座体产生干涉。整个组件的装配逻辑遵循从内到外的顺序，先将轴承压入支撑座的安装孔内，再穿入传动轴，依次装配轴套、皮带轮、锁紧构件，最后安装外侧手轮，所有配合面根据传动载荷大小选择对应的公差等级，轻载传动场景下轴与轴承内圈采用k6过渡配合，轴承外圈与座体孔采用H7间隙配合，既保证装配便捷性，也能满足回转精度要求。这类支撑组件在实际应用中，还可以根据现场传动需求更换不同槽型、不同直径的带轮，适配不同的传动比与皮带型号，支撑座的高度也可以根据安装位置的张紧需求做对应调整，属于通用性较强的传动支撑构件，在小型自动化设备、教学实验装置、轻工生产线的辅助传动段都有较高的复用率，建模过程中所有配合面都预留了标准件的安装间隙，可直接导出工程图用于生产加工，也能直接导入装配体中做整体设备的运动仿真校验，验证传动过程中是否存在构件干涉、载荷分布是否合理。
