可转位错齿三面刃铣刀结构设计

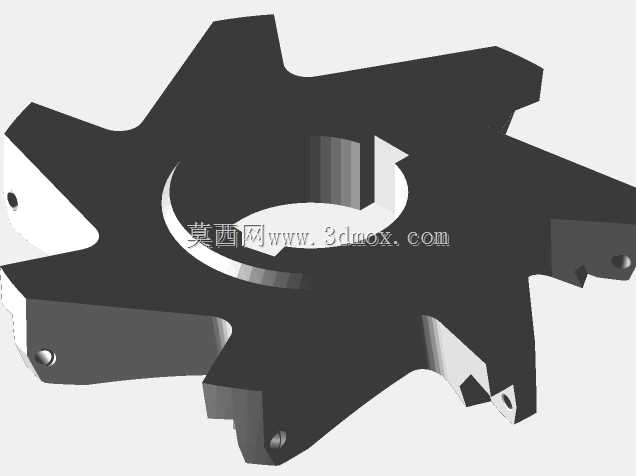

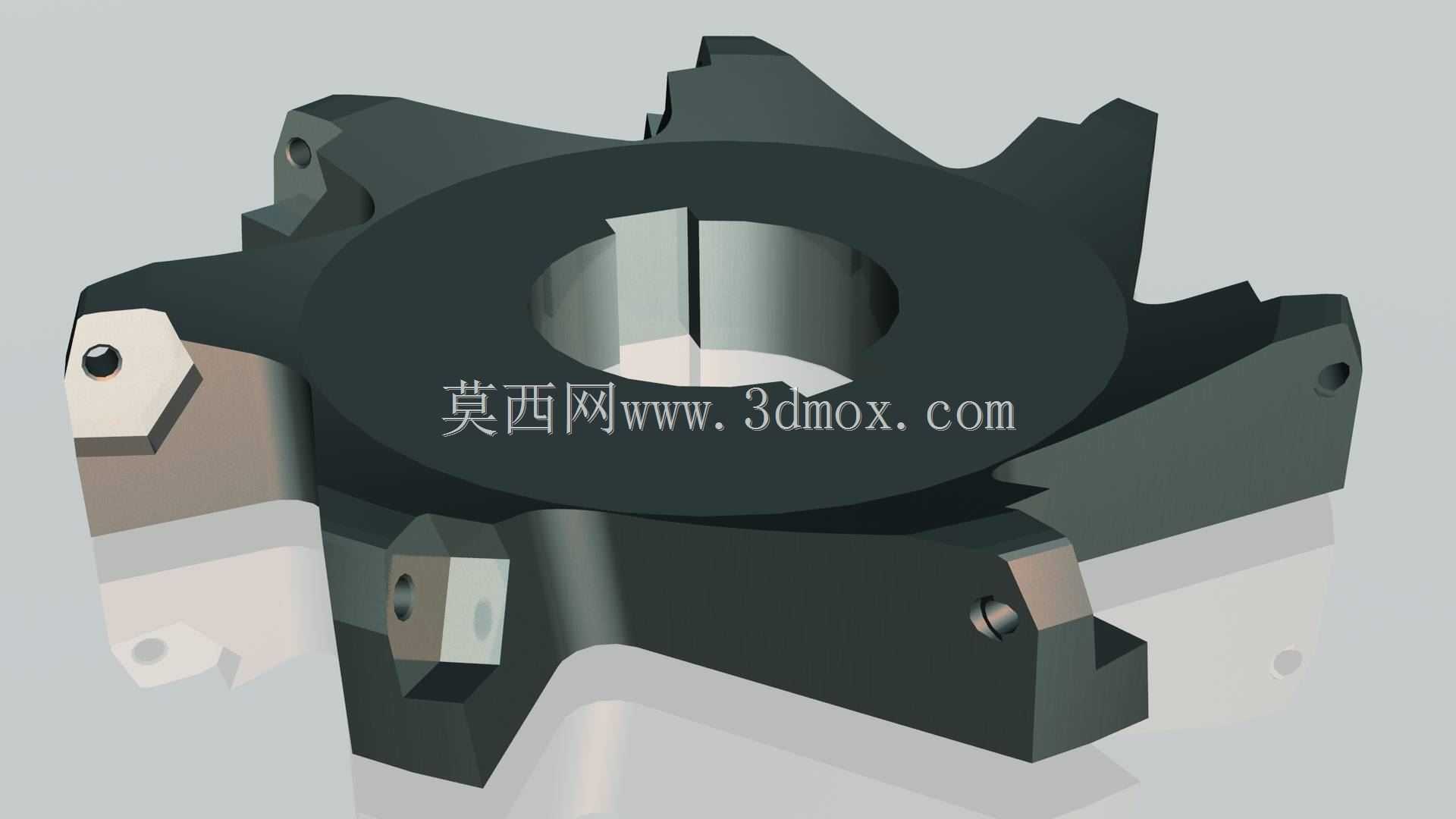

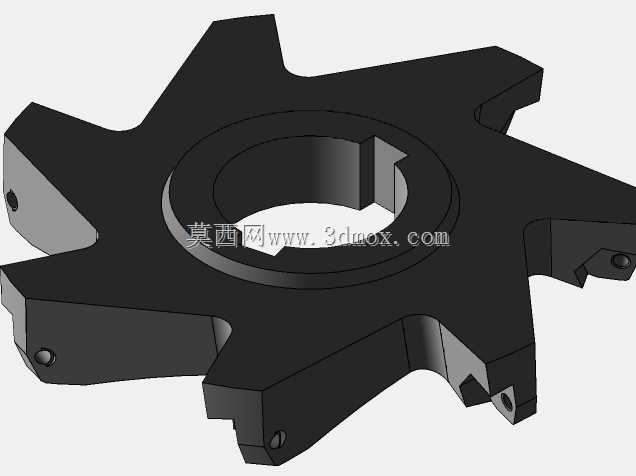

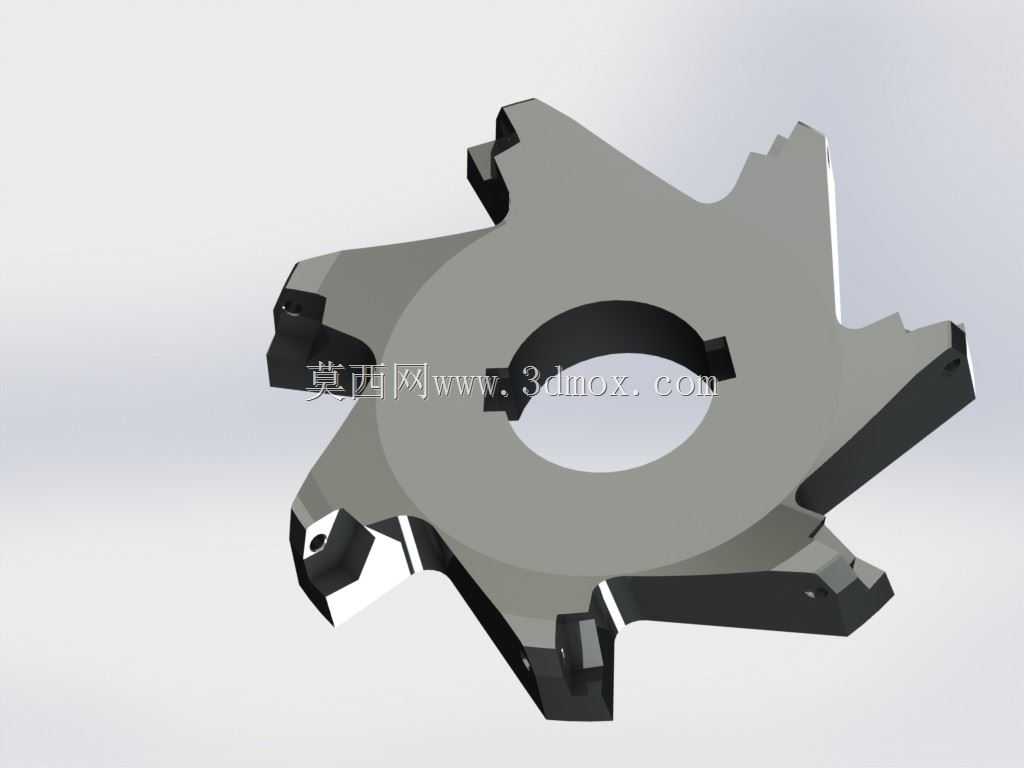

这款可转位错齿三面刃铣刀，主要应用于普通铣床、加工中心的槽加工、台阶面铣削工序，在批量零部件生产的铣削工位应用十分广泛，尤其适合中碳钢、合金钢、铸铁类工件的侧面与槽壁同时加工场景，相比焊接式三面刃铣刀，可转位结构无需后期重磨，刀片磨损后仅需更换对应刀片即可快速恢复切削精度，能大幅减少停机换刀的辅助时间，适配流水线批量加工的生产节奏。从结构设计来看，刀体采用整体合金钢调质处理，表面做发黑防锈强化，中心的安装孔为标准直孔配合键槽结构，可适配国标通用的铣刀杆安装规格，安装时通过端面键传递切削扭矩，孔与刀杆的配合公差控制在H7级，能有效避免高速切削时的刀体跳动问题。刀体周向均匀分布的刀槽采用错齿排布设计，相邻刀齿的切削刃分别偏向左侧与右侧，同时每齿带有周向切削刃，错齿结构能有效分散切削力，避免加工时的共振问题，同时减少每齿的切削负载，相比直齿三面刃铣刀，切削过程更平稳，排屑空间也更充裕，加工深槽时不易出现切屑堵塞刮伤已加工表面的问题。刀片采用带沉孔的硬质合金可转位刀片，通过内六角螺钉直接压紧在刀槽定位面上，刀槽的定位面经过精密磨削，刀片安装后的径向跳动与端面跳动可控制在0.02mm以内，能保证加工后的槽宽尺寸一致性与侧面粗糙度要求。设计时充分考虑了安装边界，刀体的外径、厚度、内孔尺寸均遵循机加工刀具的标准系列参数，可直接替换同规格的传统焊接式三面刃铣刀，无需对原有工装刀杆做任何改造，刀片的伸出量经过反复校核，既保证足够的切削深度，又避免刀片悬伸过长导致的刚性不足问题，切削时的受力方向指向刀体定位面，能提升装夹的可靠性，即使在大进给切削工况下也不会出现刀片移位的问题。刀体上的每个刀片压紧螺钉都做了沉头设计，避免螺钉突出刀体表面干扰排屑，同时错齿排布让左右两侧的切削刃交替参与切削，加工出的槽侧平面度更好，不会出现直齿铣刀常见的接刀棱问题，在铣削较宽的台阶面时，多齿同时参与切削的效率也远高于单刃立铣刀。
